B1D63–POWER SEAT SWITCH OPEN (CONTINUED)

3.

CHECK THE (P339) DRIVER SEAT FRONT VERTICAL/RECLINER SWITCH MUX CIRCUIT RESISTANCE

Measure the resistance between the (P339) Driver Seat Front Vertical/
Recliner Switch MUX circuit and the (P599) Driver Seat Switch MUX
Return circuit in the C4 connector.

Is the resistance 47.0 ohms + or – 1.0?

Yes

>> Replace the Memory Seat Module.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS -
DIAGNOSIS AND TESTING)

No

>> Go To 4

4.

CHECK THE (P339) DRIVER SEAT FRONT VERTICAL/RECLINER SWITCH MUX WIRE RESISTANCE

Disconnect the Driver Seat Switch.

NOTE: Check connectors - Clean and repair as necessary.
Measure the resistance of the (P339) Driver Seat Front Vertical/Re-
cliner Switch MUX circuit between the C4 connector and the Driver
Seat Switch connector.

Is the resistance below 1.0 ohm?

Yes

>> Replace the Driver Seat Switch.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS -
DIAGNOSIS AND TESTING)

No

>> Repair the (P339) Driver Seat Front Vertical/Recliner

Switch MUX circuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS -
DIAGNOSIS AND TESTING)

8N - 220

POWER SEATS - ELECTRICAL DIAGNOSTICS

WK

B1D63–POWER SEAT SWITCH OPEN (CONTINUED)

5.

CHECK THE (P239) DRIVER SEAT REAR VERTICAL/HORIZONTAL SWITCH MUX WIRE RESISTANCE

Measure the resistance of the (P239) Driver Seat Rear Vertical/Hori-
zontal Switch MUX circuit between the C4 connector and the Driver
Seat Switch connector.

Is the resistance below 1.0 ohm?

Yes

>> Go To 6

No

>> Repair the (P239) Driver Seat Rear Vertical/Horizontal

Switch MUX circuit for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS -
DIAGNOSIS AND TESTING)

6.

CHECK THE (P599) DRIVER SEAT SWITCH MUX RETURN WIRE RESISTANCE

Measure the resistance of the (P599) Driver Seat Switch MUX Return
circuit between the C4 connector and the Driver Seat Switch connec-
tor.

Is the resistance below 1.0 ohm?

Yes

>> Replace the Driver Seat Switch.

Perform BODY VERIFICATION TEST – VER 1 (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Repair the (P599) Driver Seat Switch MUX Return circuit

for an open.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS -
DIAGNOSIS AND TESTING)

WK

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 221

B1D6D–SEAT HORIZONTAL POSITION SENSOR CIRCUIT LOW

8N - 222

POWER SEATS - ELECTRICAL DIAGNOSTICS

WK

B1D6D–SEAT HORIZONTAL POSITION SENSOR CIRCUIT LOW (CONTINUED)

For the Power Seat System circuit diagram (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the seat motor is activated (sensor supply voltage is switched on whenever motor is activated).

•

Set Condition:
If sensor voltage is not within a specified range this DTC will set. This DTC will only set when the seat switch
is moved in the same direction three consecutive times.

Possible Causes

(G401) DRIVER SEAT HORIZONTAL POSITION SENSE CIRCUIT SHORTED TO GROUND

DRIVER HORIZONTAL SEAT ADJUSTER MOTOR

MEMORY SEAT MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Move the Seat Switch in the Horizontal position 3 times.

With the scan tool, read DTC’s.

Does the scan tool display B1D6D–SEAT HORIZONTAL POSITION SENSOR CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

2.

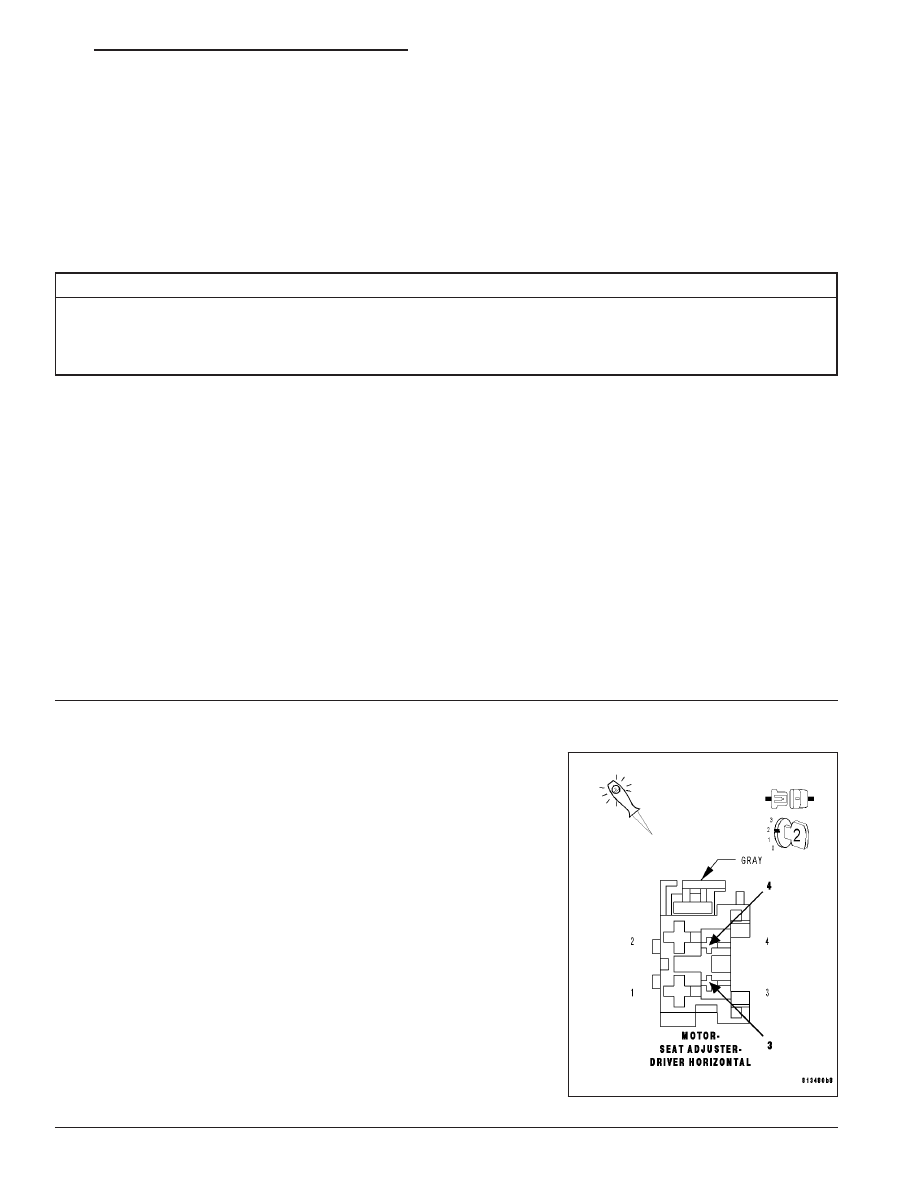

CHECK THE (G401) DRIVER SEAT HORIZONTAL POSITION SENSE VOLTAGE

Disconnect the Driver Horizontal Seat Adjuster Motor.

NOTE: Check connectors – Clean and repair as necessary.
Move the Seat Switch in the Horizontal position during the next step.

Using a 12-volt test light connect one lead to the (G401) Driver Seat
Horizontal Position Sense circuit and the other lead to Driver Seat
Horizontal Sensor Ground at the Driver Horizontal Seat Adjuster Motor
connector.

Does the test light illuminate for approximately 2 seconds then

turn off with the seat switch engaged?

Yes

>> Replace the seat track horizontal motor assembly.

Perform POWER SEAT SYSTEM VERIFICATION TEST –
VER 1 (Refer to 8 - ELECTRICAL/POWER SEATS -
DIAGNOSIS AND TESTING)

No

>> Go To 3
