POWER SEATS - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

POWER SEATS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

B1D62–POWER SEAT SWITCH STUCK

. . . . 217

B1D63–POWER SEAT SWITCH OPEN

. . . . . 218

B1D6D–SEAT HORIZONTAL POSITION

SENSOR CIRCUIT LOW . . . . . . . . . . . . . . . . 222

B1D6E–SEAT HORIZONTAL POSITION

SENSOR CIRCUIT HIGH . . . . . . . . . . . . . . . 225

B1D71–SEAT FRONT VERTICAL POSITION

SENSOR CIRCUIT LOW . . . . . . . . . . . . . . . . 227

B1D72–SEAT FRONT VERTICAL POSITION

SENSOR CIRCUIT HIGH . . . . . . . . . . . . . . . 230

B1D75–SEAT REAR VERTICAL POSITION

SENSOR CIRCUIT LOW . . . . . . . . . . . . . . . . 232

B1D76–SEAT REAR VERTICAL POSITION

SENSOR CIRCUIT HIGH . . . . . . . . . . . . . . . 235

B1D79–SEAT RECLINER POSITION

SENSOR CIRCUIT LOW . . . . . . . . . . . . . . . . 237

B1D7A–SEAT RECLINER POSITION

SENSOR CIRCUIT HIGH . . . . . . . . . . . . . . . 240

B1D7B–SEAT HORIZONTAL MOTOR

CONTROL CIRCUIT PERFORMANCE . . . . . 242

B1D7F–SEAT FRONT VERTICAL MOTOR

CONTROL CIRCUIT PERFORMANCE . . . . . 248

B1D83–SEAT REAR VERTICAL MOTOR

CONTROL CIRCUIT PERFORMANCE . . . . . 254

B1D87–SEAT RECLINER MOTOR CONTROL

CIRCUIT PERFORMANCE . . . . . . . . . . . . . . 260

B1D9B–SEAT HORIZONTAL FRONT STOP

NOT LEARNED . . . . . . . . . . . . . . . . . . . . . . 267

B210D-BATTERY VOLTAGE LOW

. . . . . . . . 268

B210E-BATTERY VOLTAGE HIGH

. . . . . . . . 270

B221C- MEMORY SEAT MODULE

INTERNAL . . . . . . . . . . . . . . . . . . . . . . . . . . 272

U0020-CAN B BUS OFF PERFORMANCE

. . 273

U0021-CAN B BUS (+) CIRCUIT OPEN

. . . . 276

U0022-CAN B BUS (+) CIRCUIT LOW

. . . . . 278

U0023-CAN B BUS (+) CIRCUIT HIGH

. . . . . 278

U0024-CAN B BUS (-) CIRCUIT OPEN

. . . . . 279

U0025-CAN B BUS (-) CIRCUIT LOW

. . . . . . 282

U0026-CAN B BUS (-) CIRCUIT HIGH

. . . . . 282

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . 282

U0151-LOST COMMUNICATION WITH

OCCUPANT RESTRAINT CONTROLLER . . . 282

U0154-LOST COMMUNICATION WITH

OCCUPANT CLASSIFICATION MODULE . . . 282

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . 282

U0156-LOST COMMUNICATION WITH EOM

. 282

U0159-LOST COMMUNICATION WITH

PARKING ASSIST CONTROL MODULE . . . . 282

U0164-LOST COMMUNICATION WITH HVAC

CONTROL MODULE . . . . . . . . . . . . . . . . . . 282

U0168-LOST COMMUNICATION WITH

VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) . . . . . . . . . . . . . . . . . . . . . 283

U0169-LOST COMMUNICATION WITH

SUNROOF CONTROL MODULE . . . . . . . . . . 283

U0181–LOST COMMUNICATION WITH

HEADLAMP LEVEL TRANSLATOR . . . . . . . . 283

U0184-LOST COMMUNICATION WITH

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283

U0186-LOST COMMUNICATION WITH

AUDIO AMPLIFIER . . . . . . . . . . . . . . . . . . . . 283

U0195-LOST COMMUNICATION WITH

SDARS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 283

U0196-LOST COMMUNICATION WITH

VEHICLE ENTERTAINMENT CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . 283

U0197-LOST COMMUNICATION WITH

HANDS FREE PHONE . . . . . . . . . . . . . . . . . 283

U0199-LOST COMMUNICATION WITH

DRIVER DOOR MODULE . . . . . . . . . . . . . . . 283

U0200-LOST COMMUNICATION WITH

PASSENGER DOOR MODULE . . . . . . . . . . . 284

U0208-LOST COMMUNICATION WITH

HEATED SEAT CONTROL MODULE . . . . . . 284

U0212–LOST COMMUNICATION WITH

SCCM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 284

U0231-LOST COMMUNICATION WITH RAIN

SENSING MODULE . . . . . . . . . . . . . . . . . . . 284

U0241-LOST COMMUNICATION WITH AUTO

HIGHBEAM HEADLAMP CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . 284

POWER SEAT SYSTEM VERIFICATION

TEST – VER 1 . . . . . . . . . . . . . . . . . . . . . . . 285

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . 286

8N - 216

POWER SEATS - ELECTRICAL DIAGNOSTICS

WK

POWER SEATS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

B1D62–POWER SEAT SWITCH STUCK

For the Power Seat System circuit diagram (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Memory Seat Module detects the switch engaged in an active position for over 50 seconds, this
code will set.

Possible Causes

DRIVER SEAT SWITCH

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Press the Seat Switch in all directions several times.

Wait one minute.

With the scan tool, read DTC’s.

Does the scan tool display B1D62–POWER SEAT SWITCH STUCK?

Yes

>> Replace the Driver Seat Switch as necessary.

Perform POWER SEAT SYSTEM VERIFICATION TEST - VER 1.

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

WK

POWER SEATS - ELECTRICAL DIAGNOSTICS

8N - 217

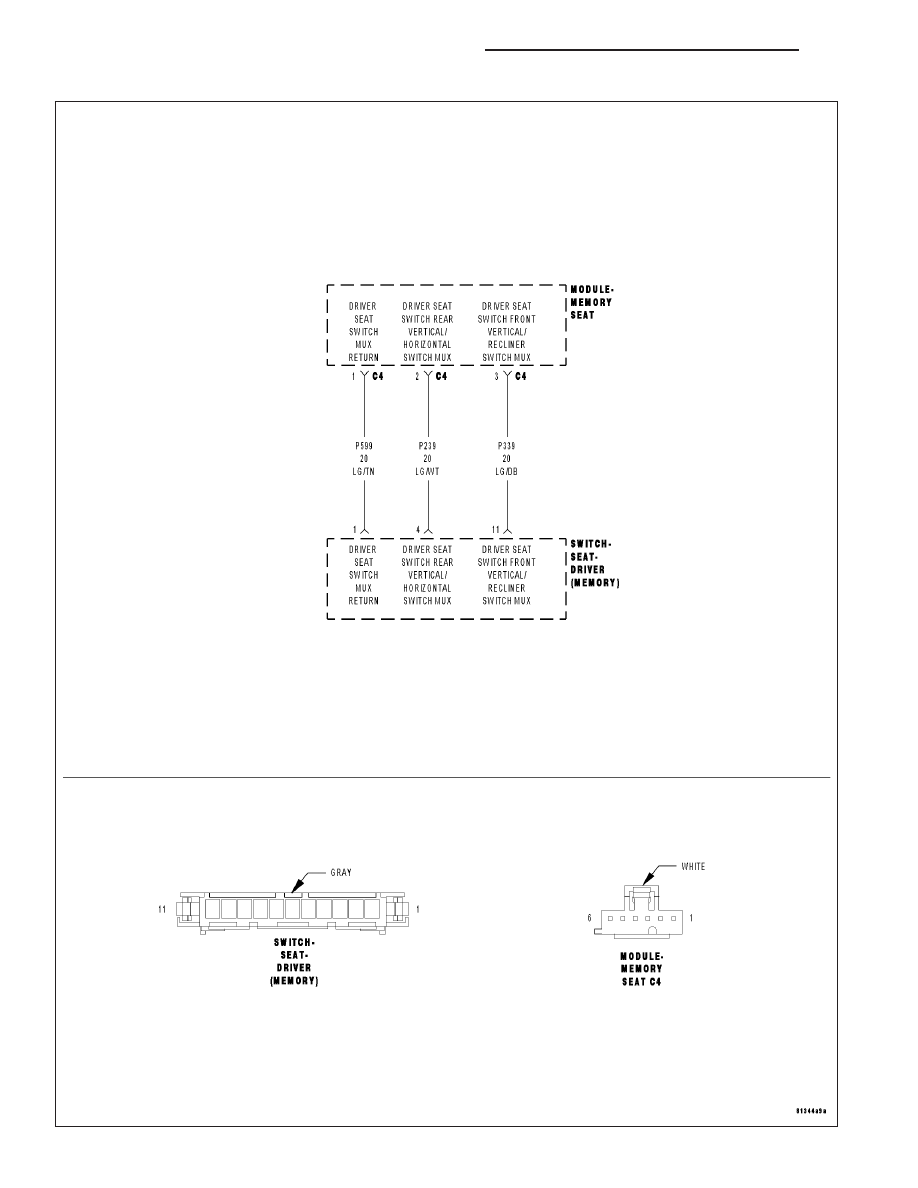

B1D63–POWER SEAT SWITCH OPEN

8N - 218

POWER SEATS - ELECTRICAL DIAGNOSTICS

WK

B1D63–POWER SEAT SWITCH OPEN (CONTINUED)

For the Power Seat System circuit diagram (Refer to 8 - ELECTRICAL/POWER SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Memory Seat Module detects an open driver seat switch MUX circuit this code will set.

Possible Causes

(P239) DRIVER SEAT REAR VERTICAL/HORIZONTAL SWITCH MUX OPEN

(P339) DRIVER SEAT FRONT VERTICAL/RECLINER SWITCH MUX OPEN

(P599) DRIVER SEAT SWITCH MUX RETURN OPEN

DRIVER SEAT SWITCH

MEMORY SEAT MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Press the Seat Switch in all directions several times.

Wait one minute.

With the scan tool, read DTC’s.

Does the scan tool display B1D63–POWER SEAT SWITCH OPEN?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform POWER SEAT SYSTEM VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/POWER
SEATS - DIAGNOSIS AND TESTING)

2.

CHECK THE (P239) DRIVER SEAT REAR VERTICAL/HORIZONTAL SWITCH MUX CIRCUIT RESISTANCE

Disconnect the Memory Seat Module C4 connector.

NOTE: Check connectors - Clean and repair as necessary.
Measure the resistance between the (P239) Driver Seat Rear Vertical/
Horizontal Switch MUX circuit and the (P599) Driver Seat Switch MUX
Return circuit in the C4 connector.

Is the resistance 47.0 ohms + or – 1.0?

Yes

>> Go To 3

No

>> Go To 5
