B1D35, B1D39–MIRROR HEATER CONTROL CIRCUIT OPEN – MEMORY MIRROR MODULE (CONTINUED)

2.

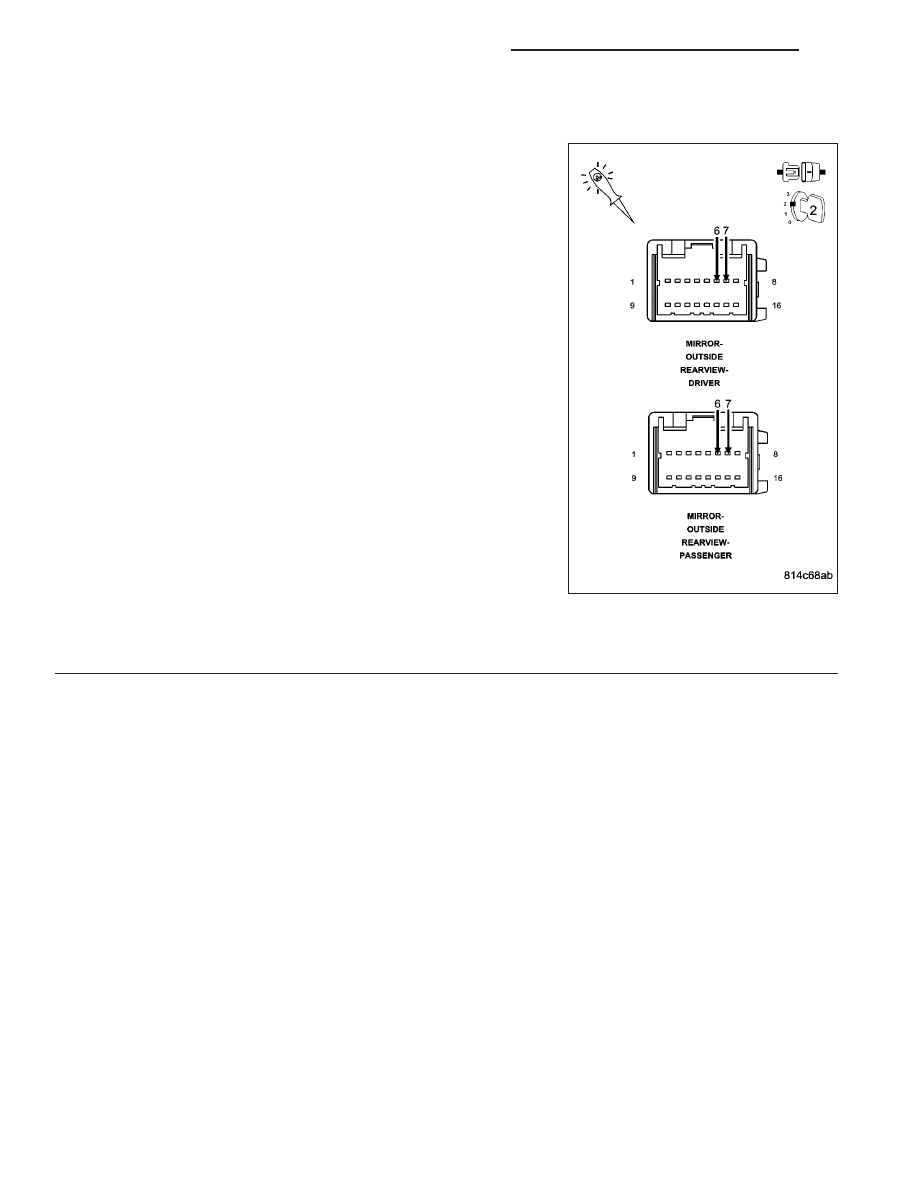

TEST FOR AN OPEN OUTSIDE REARVIEW MIRROR

For the Driver Memory Mirror System, proceed as follows:

•

Press the Rear Window Defogger (EBL) mode switch off.

•

Turn the ignition off.

•

Disconnect the Driver Outside Rearview Mirror connector.

•

Connect a 12-volt test light between the (C110) Driver Mirror
Heater Driver circuit and the (C910) Driver Mirror Heater Ground
circuit.

•

Turn the ignition on.

•

Press the Rear Window Defogger (EBL) mode switch on.

For the Passenger Memory Mirror System, proceed as follows:

•

Press the Rear Window Defogger (EBL) mode switch off.

•

Turn the ignition off.

•

Disconnect the Passenger Outside Rearview Mirror connector.

•

Connect a 12-volt test light between the (C16) Passenger Mirror
Heater Driver circuit and the (C917) Passenger Mirror Heater
Ground circuit.

•

Turn the ignition on.

•

Press the Rear Window Defogger (EBL) mode switch on.

Does the test light illuminate brightly?

Yes

>> Replace the Outside Rearview Mirror in accordance with

the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 3

8N - 180

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D35, B1D39–MIRROR HEATER CONTROL CIRCUIT OPEN – MEMORY MIRROR MODULE (CONTINUED)

3.

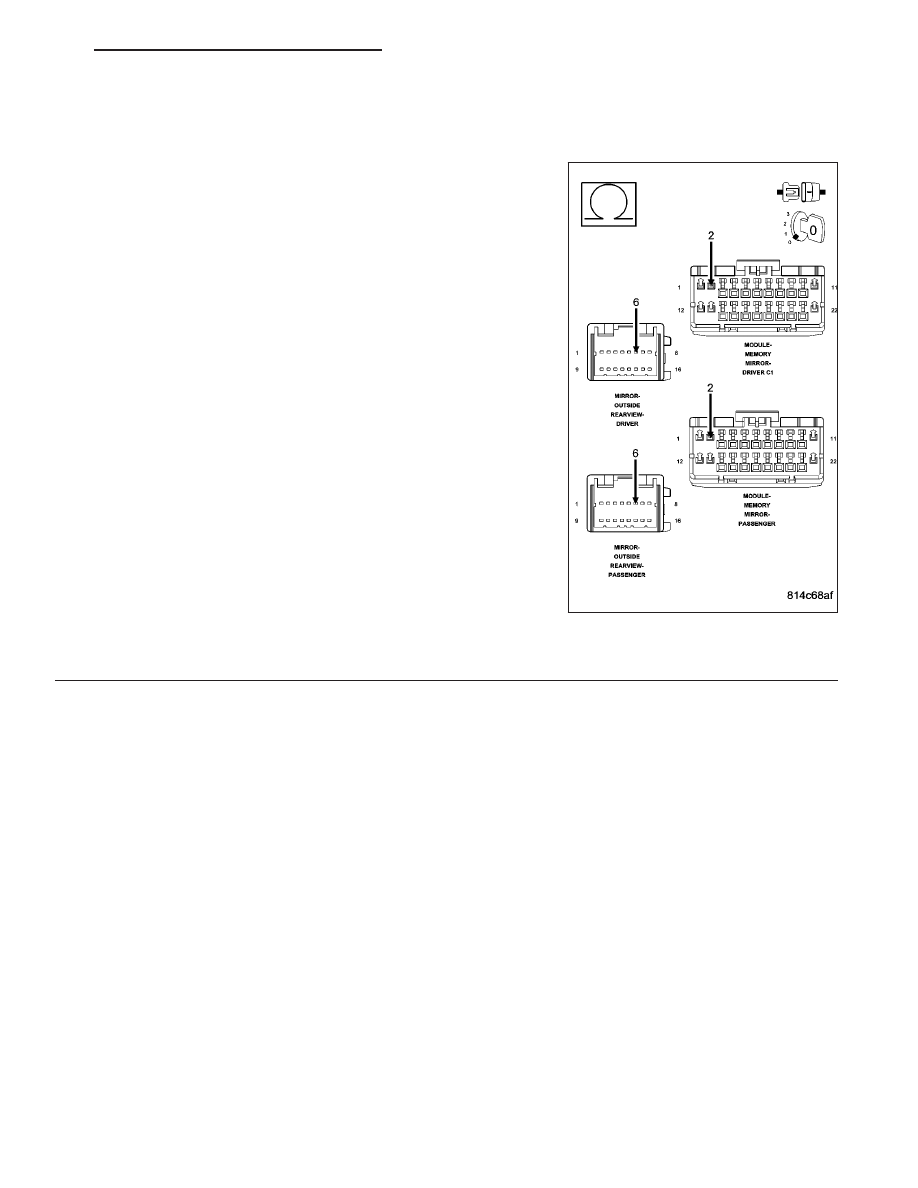

CHECK THE (C110) DRIVER MIRROR HEATER DRIVER CIRCUIT OR THE (C16) PASSENGER MIRROR
HEATER DRIVER CIRCUIT FOR AN OPEN

For the Driver Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Driver Memory Mirror Module C1 connector.

•

Measure the resistance of the (C110) Driver Mirror Heater Driver
circuit between the Driver Outside Rearview Mirror connector and
the Driver Memory Mirror Module C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Turn the ignition off.

•

Disconnect the Passenger Memory Mirror Module connector.

•

Measure the resistance of the (C16) Passenger Mirror Heater
Driver circuit between the Passenger Outside Rearview Mirror
connector and the Passenger Memory Mirror Module connector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 4

No, Driver MMM

Repair the (C110) Driver Mirror Heater Driver circuit for an
open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No, Passenger MMM

Repair the (C16) Passenger Mirror Heater Driver circuit for
an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

WK

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 181

B1D35, B1D39–MIRROR HEATER CONTROL CIRCUIT OPEN – MEMORY MIRROR MODULE (CONTINUED)

4.

CHECK THE (C910) DRIVER MIRROR HEATER GROUND CIRCUIT OR THE (C917) PASSENGER MIRROR
HEATER GROUND CIRCUIT FOR AN OPEN

For the Driver Memory Mirror System, proceed as follows:

•

Measure the resistance of the (C910) Driver Mirror Heater
Ground circuit between the Driver Outside Rearview Mirror con-
nector and the Driver Memory Mirror Module C1 connector.

For the Passenger Memory Mirror System, proceed as follows:

•

Measure the resistance of the (C917) Passenger Mirror Heater
Ground circuit between the Passenger Outside Rearview Mirror
connector and the Passenger Memory Mirror Module connector.

Is the resistance below 2.0 ohms?

Yes, Driver MMM

Replace the Driver Memory Mirror Module in accordance
with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

Yes, Passenger MMM

Replace the Passenger Memory Mirror Module in accor-
dance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No, Driver MMM

Repair the (C910) Driver Mirror Heater Ground circuit for
an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No, Passenger MMM

Repair the (C917) Passenger Mirror Heater Ground circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

8N - 182

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

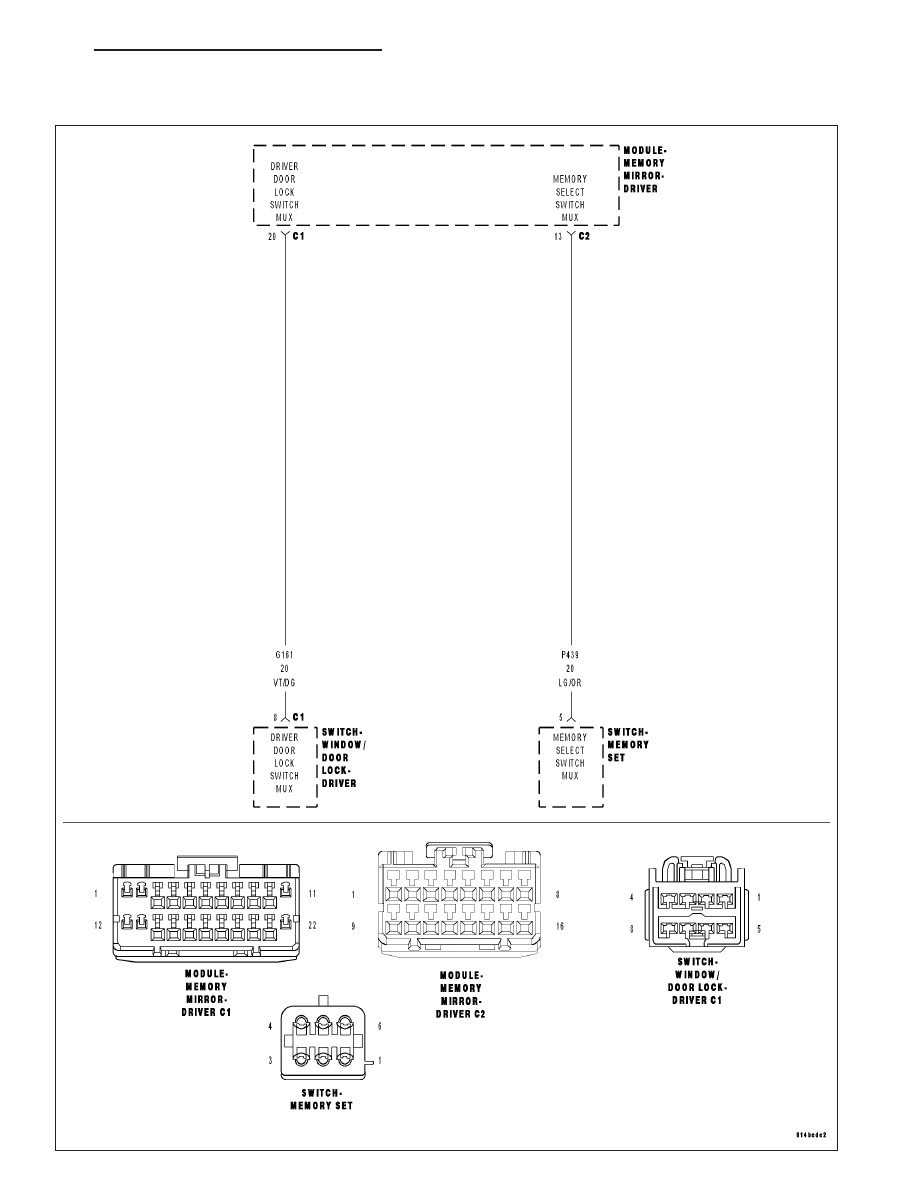

B1D4C–MEMORY SWITCH INPUT CIRCUIT HIGH – DRIVER MEMORY MIRROR
MODULE
