B1D04–MIRROR ADJUST SWITCH INPUT CIRCUIT/PERFORMANCE – DRIVER MEMORY MIRROR
MODULE (CONTINUED)

6.

CHECK THE (P705) MIRROR VERTICAL DOWN SWITCH SENSE CIRCUIT FOR AN OPEN

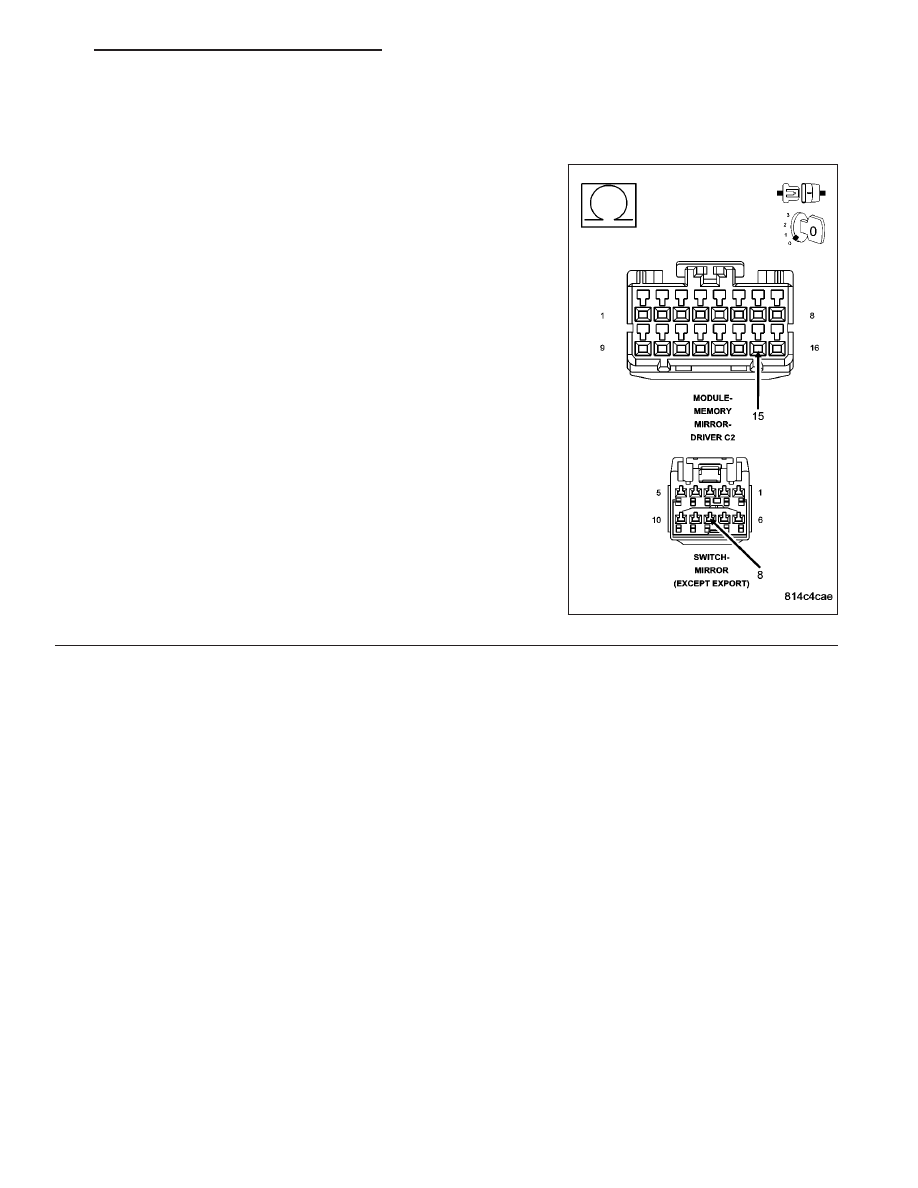

Measure the resistance of the (P705) Mirror Vertical Down Switch
Sense circuit between the Driver Memory Mirror Module C2 connector
and the Mirror Switch connector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 7

No

>> Repair the (P705) Mirror Vertical Down Switch Sense cir-

cuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

8N - 116

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D04–MIRROR ADJUST SWITCH INPUT CIRCUIT/PERFORMANCE – DRIVER MEMORY MIRROR
MODULE (CONTINUED)

7.

CHECK THE (P704) MIRROR HORIZONTAL RIGHT SWITCH SENSE CIRCUIT FOR AN OPEN

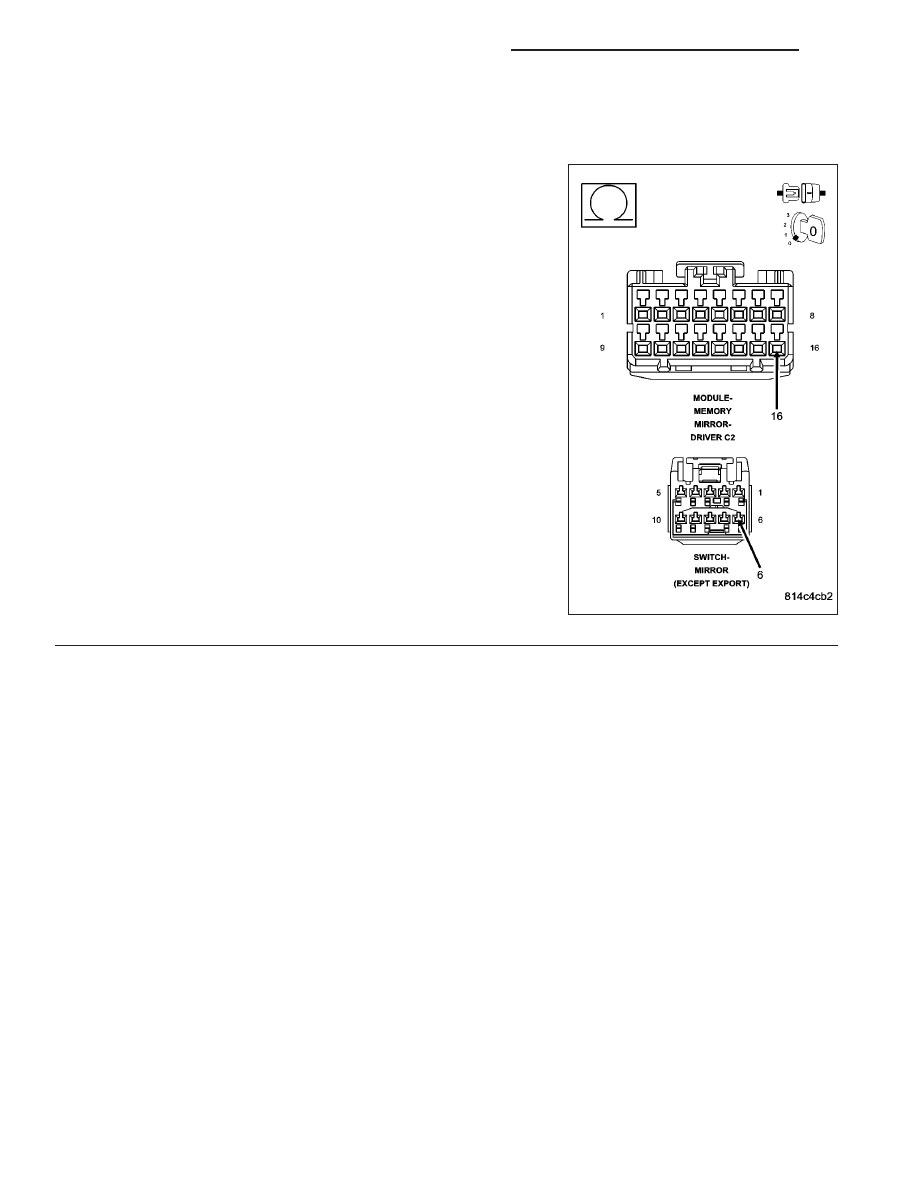

Measure the resistance of the (P704) Mirror Horizontal Right Switch
Sense circuit between the Driver Memory Mirror Module C2 connector
and the Mirror Switch connector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 8

No

>> Repair the (P704) Mirror Horizontal Right Switch Sense

circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

WK

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 117

B1D04–MIRROR ADJUST SWITCH INPUT CIRCUIT/PERFORMANCE – DRIVER MEMORY MIRROR
MODULE (CONTINUED)

8.

CHECK THE (P706) MIRROR VERTICAL UP SWITCH SENSE CIRCUIT FOR AN OPEN

Measure the resistance of the (P706) Mirror Vertical Up Switch Sense
circuit between the Driver Memory Mirror Module C2 connector and
the Mirror Switch connector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 9

No

>> Repair the (P706) Mirror Vertical Up Switch Sense circuit

for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

8N - 118

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

WK

B1D04–MIRROR ADJUST SWITCH INPUT CIRCUIT/PERFORMANCE – DRIVER MEMORY MIRROR
MODULE (CONTINUED)

9.

CHECK THE (P703) MIRROR HORIZONTAL LEFT SWITCH SENSE CIRCUIT FOR A SHORT TO THE (P76)
MIRROR COMMON DRIVER CIRCUIT, THE (P705) MIRROR VERTICAL DOWN SWITCH SENSE CIRCUIT,
THE (P704) MIRROR HORIZONTAL RIGHT SWITCH SENSE CIRCUIT, & THE (P706) MIRROR VERTICAL
UP SWITCH SENSE CIRCUIT

Measure the resistance between the (P703) Mirror Horizontal Left
Switch Sense circuit and the (P76) Mirror Common Driver circuit, the
(P705) Mirror Vertical Down Switch Sense circuit, the (P704) Mirror
Horizontal Right Switch Sense circuit, and the (P706) Mirror Vertical
Up Switch Sense circuit in the Driver Memory Mirror Module C2 con-
nector.

Is the resistance below 10000.0 ohms on any of the circuits?

Yes

>> Repair all circuits with a resistance below 10000.0 ohms

for a short to the (P703) Mirror Horizontal Left Switch
Sense circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 10

WK

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 119
