B184F–FLIPPER GLASS CONTROL CIRCUIT HIGH– CLUSTER

8N - 52

POWER LOCKS - ELECTRICAL DIAGNOSTICS

WK

B184F–FLIPPER GLASS CONTROL CIRCUIT HIGH– CLUSTER (CONTINUED)

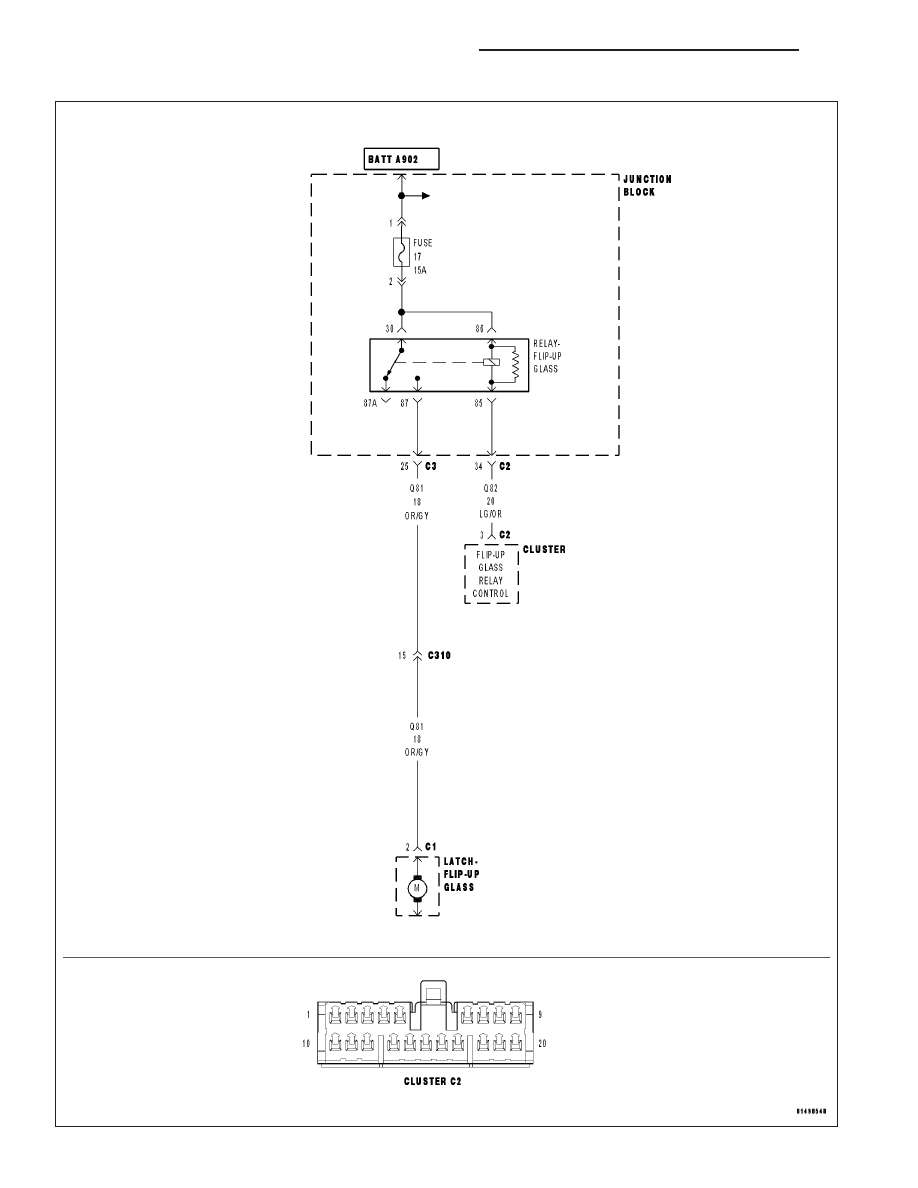

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Cluster senses a high condition on the Flip-UP (Flipper) Glass Relay Control circuit for over 10
seconds, this code will set.

Possible Causes

(Q82) FLIP-UP GLASS RELAY CONTROL CIRCUIT SHORT TO BATTERY

FLIP-UP GLASS RELAY

INSTRUMENT CLUSTER

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Operate the Flip-Up Glass Switch several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display FLIPPER GLASS RELAY CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

FLIP-UP GLASS RELAY SHORTED

With the scan tool, erase DTC’s.

Install a substitute relay in place of the Flip-Up Glass relay (in Junction
Block).

With the scan tool actuate the Flip-Up Glass.

With the scan tool, read DTC’s.

Does the scan tool display FLIPPER GLASS RELAY CONTROL
CIRCUIT HIGH?

No

>> Replace the Flip-Up Glass relay.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

Yes

>> Go To 3

WK

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 53

B184F–FLIPPER GLASS CONTROL CIRCUIT HIGH– CLUSTER (CONTINUED)

3.

(Q82) FLIP-UP GLASS RELAY CONTROL CIRCUIT SHORT TO BATTERY

Turn the ignition off.

Remove the Flip-Up Glass relay.

Disconnect the Cluster C2 connector.

Measure the voltage between ground and the (Q82) Flip-Up Glass
Relay Control circuit in the Cluster C2 connector..

Is the voltage above 0.5 volts?

Yes

>> Repair the (Q82) Flip-Up Glass Relay Control circuit for a

short to voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Instrument Cluster in accordance with service

information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

8N - 54

POWER LOCKS - ELECTRICAL DIAGNOSTICS

WK

B182D–ALL DOOR LOCK CONTROL CIRCUIT LOW– CLUSTER

WK

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 55
