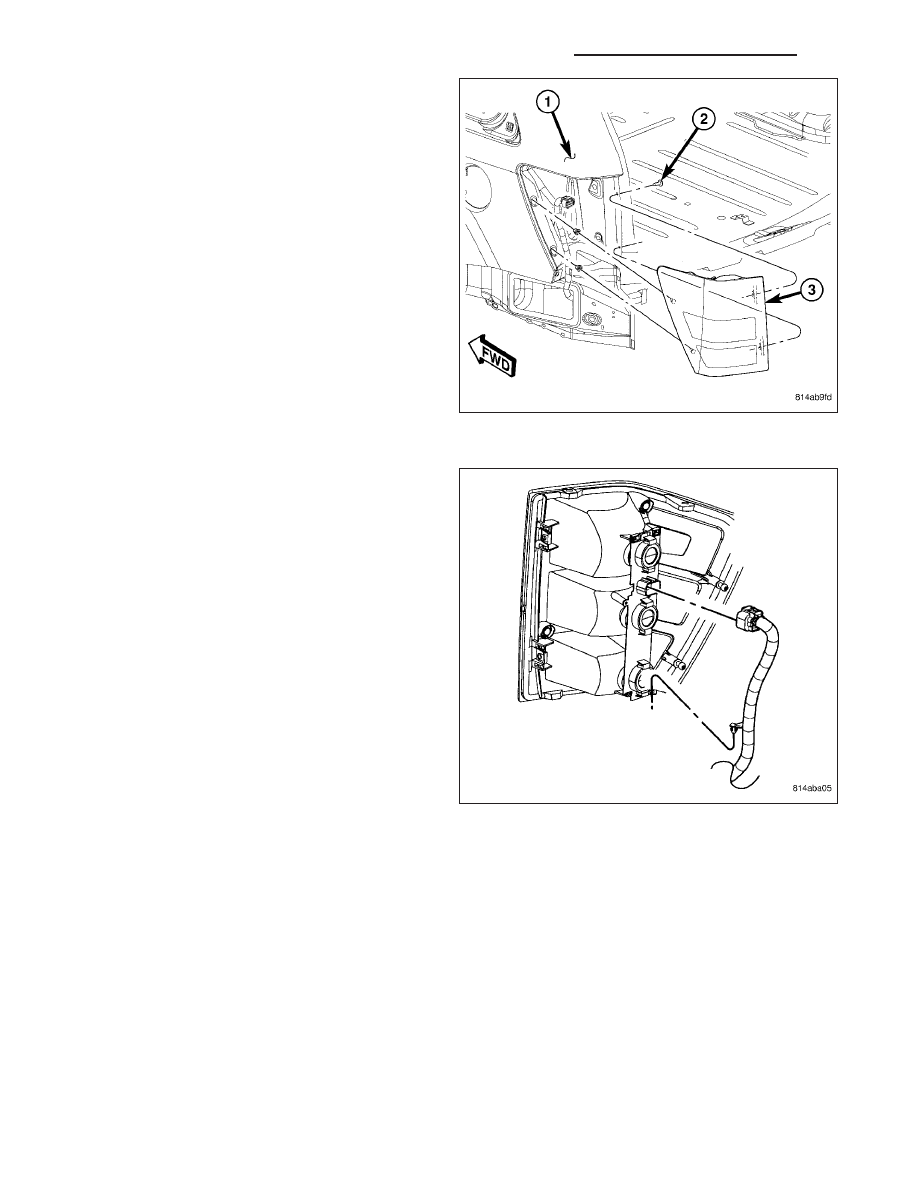

3. Pull tail lamp unit (3) rearward to disengage the

lamp alignment pins from the body (1).

4. Disconnect lamp unit wire harness connector.

5. Remove the lamp unit from vehicle.

8L - 118

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

WK

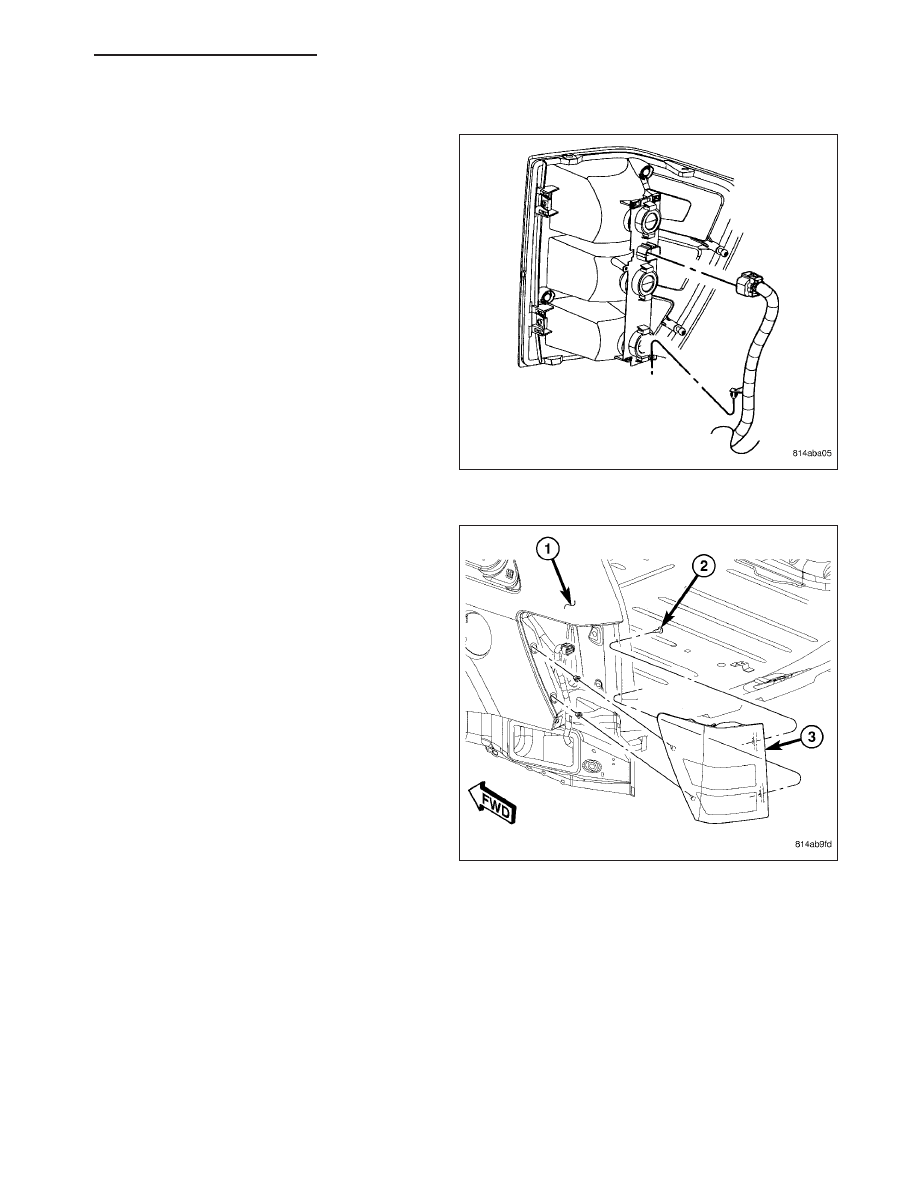

INSTALLATION

1. Connect the tail lamp unit wire harness connector.

2. Align the pins with the retainers in the vehicle body

(1) and press the lamp (3) forward to engage.

WK

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 119

3. Install the two screws (1) attaching the tail lamp

unit to body.

4. Connect the battery negative cable.

8L - 120

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

WK

MESSAGE SYSTEMS

TABLE OF CONTENTS

page

page

OVERHEAD CONSOLE - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

OVERHEAD CONSOLE - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 14

OVERHEAD CONSOLE - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

OVERHEAD CONSOLE - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B1A32-UNIVERSAL GARAGE DOOR

SWITCH 1 STUCK . . . . . . . . . . . . . . . . . . . . . . 2

B1A33-UNIVERSAL GARAGE DOOR

SWITCH 2 STUCK . . . . . . . . . . . . . . . . . . . . . . 3

B1A34-UNIVERSAL GARAGE DOOR

SWITCH 3 STUCK . . . . . . . . . . . . . . . . . . . . . . 4

B2217 - EVIC/EOM/CMTC INTERNAL

. . . . . . . 5

B2331–VEHICLE NEEDS DEGAUSSED

. . . . . . 6

U0019–CAN B BUS

. . . . . . . . . . . . . . . . . . . . . 7

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . . 10

U0151-LOST COMMUNICATION WITH

OCCUPANT RESTRAINT CONTROLLER . . . . 10

U0154-LOST COMMUNICATION WITH

OCCUPANT CLASSIFICATION MODULE . . . . 10

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . . 10

U0159-LOST COMMUNICATION WITH

PARKING ASSIST CONTROL MODULE . . . . . 10

U0164-LOST COMMUNICATION WITH HVAC

CONTROL MODULE . . . . . . . . . . . . . . . . . . . 10

U0167-LOST COMMUNICATION WITH

INTRUSION TRANSCEIVER CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

U0168-LOST COMMUNICATION WITH

VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) . . . . . . . . . . . . . . . . . . . . . . 10

U0169-LOST COMMUNICATION WITH

SUNROOF CONTROL MODULE . . . . . . . . . . . 11

U0184-LOST COMMUNICATION WITH

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

U0186-LOST COMMUNICATION WITH

AUDIO AMPLIFIER . . . . . . . . . . . . . . . . . . . . . 11

U0195-LOST COMMUNICATION WITH

SDARS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

U0196-LOST COMMUNICATION WITH

VEHICLE ENTERTAINMENT CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

U0197-LOST COMMUNICATION WITH

HANDS FREE PHONE MODULE . . . . . . . . . . 11

U0199-LOST COMMUNICATION WITH

DRIVER DOOR MODULE . . . . . . . . . . . . . . . . 11

U0200-LOST COMMUNICATION WITH

PASSENGER DOOR MODULE . . . . . . . . . . . . 11

U0208-LOST COMMUNICATION WITH

HEATED SEAT CONTROL MODULE . . . . . . . 12

U0209-LOST COMMUNICATION WITH

MEMORY SEAT CONTROL MODULE . . . . . . . 12

U0212-LOST COMMUNICATION WITH

SCCM-CAN-B . . . . . . . . . . . . . . . . . . . . . . . . 12

U0231-LOST COMMUNICATION WITH RAIN

SENSING MODULE . . . . . . . . . . . . . . . . . . . . 12

U0241-LOST COMMUNICATION WITH AUTO

HIGHBEAM HEADLAMP CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 13

WK

MESSAGE SYSTEMS

8M - 1
