INSTALLATION

NOTE: There are different instrument panel switch
pods available based on the option content of the
vehicle. Ensure the switch pod being installed
matches the vehicle options.

1. Position the lower instrument panel switch pod into

the instrument panel center bezel (1).

2. Install the lower instrument panel switch pod fas-

teners.

3. Install the instrument panel center bezel (1) (Refer

to

23

-

BODY/INSTRUMENT PANEL/INSTRU-

MENT PANEL CENTER BEZEL - INSTALLATION).

4. Connect the battery negative cable.

SWITCH-BANK-UPPER

DESCRIPTION

The Upper Instrument Panel Switch Pod is located
just above the HVAC control unit, in the instrument
panel center stack. The upper switch pod contains the
controls for the Electronic Vehicle Information Center
(EVIC) (Refer to 8 - ELECTRICAL/OVERHEAD CON-
SOLE/ELECTRONIC

VEHICLE

INFO

CENTER

-

OPERATION), and the Passenger Airbag ON/OFF
indicator (Refer to 8 - ELECTRICAL/RESTRAINTS/
PASS

AIRBAG

ON/OFF

INDICATOR

-

DESCRIPTION).

8J - 62

INSTRUMENT CLUSTER - SERVICE INFORMATION

WK

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the instrument panel center bezel (1)

(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT

PANEL

CENTER

BEZEL

-

REMOVAL).

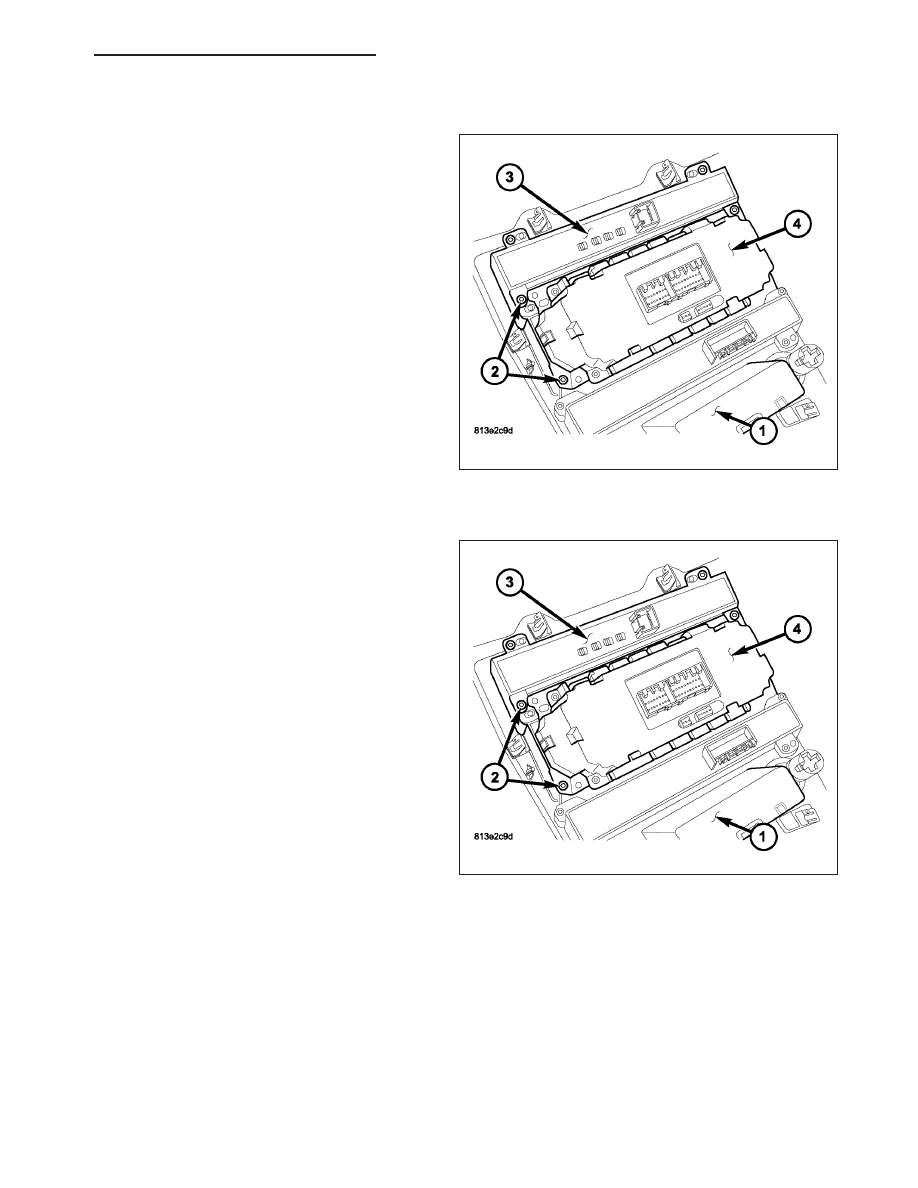

3. Remove the four upper instrument panel switch

pod (3) fasteners front the center bezel (1).

INSTALLATION

1. Position the upper instrument panel switch pod (3)

into the instrument panel center bezel (1).

2. Install the four upper instrument panel switch pod

(3) fasteners.

3. Install the instrument panel center bezel (1) (Refer

to

23

-

BODY/INSTRUMENT PANEL/INSTRU-

MENT PANEL CENTER BEZEL - INSTALLATION).

4. Connect the battery negative cable.

WK

INSTRUMENT CLUSTER - SERVICE INFORMATION

8J - 63

LAMPS

TABLE OF CONTENTS

page

page

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

LAMPS/LIGHTING - EXTERIOR - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 77

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B162B-LEFT LOW BEAM CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . 3

B162F-RIGHT LOW BEAM CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . 5

B1630-RIGHT LOW BEAM CONTROL

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . . 7

B1633-LEFT HI BEAM CONTROL CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

B1634-LEFT HI BEAM CONTROL CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

B1637-RIGHT HI BEAM CONTROL CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

B1638-RIGHT HI BEAM CONTROL CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

B163B-FRONT LEFT TURN CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . 20

B163C-FRONT LEFT TURN CONTROL

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . 22

B163F-FRONT RIGHT TURN CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . 25

B1640-FRONT RIGHT TURN CONTROL

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . 27

B1643-REAR LEFT TURN CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . 30

B1644-REAR LEFT TURN CONTROL

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . 33

B1647-REAR RIGHT TURN CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . 36

B1648-REAR RIGHT TURN CONTROL

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . 39

B1659-FRONT FOG LAMP CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . 42

B1660-FRONT FOG LAMP CONTROL

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . 44

B1661-FRONT FOG LAMP CONTROL

CIRCUIT OPEN . . . . . . . . . . . . . . . . . . . . . . . 46

B165C-PARK LAMP CONTROL CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

B165D-PARK LAMP CONTROL CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

B165E-PARK LAMP CONTROL CIRCUIT

OPEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

B166B-LEFT TRAILER TOW LAMP

CONTROL CIRCUIT LOW . . . . . . . . . . . . . . . 54

B166C-LEFT TRAILER TOW LAMP

CONTROL CIRCUIT HIGH . . . . . . . . . . . . . . . 56

B166D-LEFT TRAILER TOW LAMP

CONTROL CIRCUIT OPEN . . . . . . . . . . . . . . 58

B166F-RIGHT TRAILER TOW LAMP

CONTROL CIRCUIT LOW . . . . . . . . . . . . . . . 60

B1670-RIGHT TRAILER TOW LAMP

CONTROL CIRCUIT HIGH . . . . . . . . . . . . . . . 62

B1671-RIGHT TRAILER TOW LAMP

CONTROL CIRCUIT OPEN . . . . . . . . . . . . . . 64

B1667-REVERSE LAMP CONTROL CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

B1668-REVERSE LAMP CONTROL CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

B168F-FRONT FOG LAMP SWITCH STUCK

(SCM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

B1607-HEADLAMP SWITCH INPUT CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

B1608-HEADLAMP SWITCH INPUT CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

B16A7-HIGH BEAM CAMERA ALIGNMENT

PERFORMANCE- LEFT . . . . . . . . . . . . . . . . . 73

B16A8-HIGH BEAM CAMERA ALIGNMENT

PERFORMANCE- RIGHT . . . . . . . . . . . . . . . . 74

B16A9-HIGH BEAM CAMERA ALIGNMENT

PERFORMANCE- TOP . . . . . . . . . . . . . . . . . . 75

B16AA-HIGH BEAM CAMERA ALIGNMENT

PERFORMANCE- BOTTOM . . . . . . . . . . . . . . 76

WK

LAMPS

8L - 1
