5.7L V-8

1. Special care should be taken when installing spark plugs into the cylinder head spark plug wells. Be sure the

plugs do not drop into the plug wells as electrodes can be damaged.

2. Start the spark plug into cylinder head by hand to avoid cross threading aluminum threads. To aid in installation,

attach a piece of rubber hose, or an old spark plug boot to spark plug.

3. The 5.7L V-8 is equipped with torque critical design spark plugs. Do not exceed 15 ft. lbs. torque. Tighten spark

plugs. Refer to torque specifications.

4. Before installing spark plug cables to either the spark plugs or coils, apply dielectric grease to inside of boots.

5. To prevent ignition crossfire, spark plug cables MUST be placed in cable tray (routing loom) into their original

position. Refer to Spark Plug Cable Removal for a graphic.

6. Install ignition coil(s) to necessary spark plugs. Refer to Ignition Coil Installation.

7. Install spark plug cables to remaining spark plugs. Remember to apply dielectric grease to inside of boots.

CABLE-SPARK PLUG

DESCRIPTION

Spark plug cables are sometimes referred to as secondary ignition wires, or secondary ignition cables.

Plug cables are used only on the 5.7L V-8 engine.

OPERATION

The spark plug cables transfer electrical current from the ignition coil(s) and/or distributor, to individual spark plugs
at each cylinder. The resistive spark plug cables are of nonmetallic construction. The cables provide suppression of
radio frequency emissions from the ignition system.

Plug cables are used only on the 5.7L V-8 engine.

8I - 32

IGNITION SYSTEM - SERVICE INFORMATION

WK

REMOVAL

5.7L V-8

Spark plug cables on the 5.7L engine are paired on cylinders 1/6, 2/3, 4/7 and 5/8. Before removing or disconnect-
ing any spark plug cables, note their original position. Remove cables one-at-a-time. To prevent ignition crossfire,
spark plug cables MUST be placed in cable tray (routing loom) into their original position. The cable retention clips
(6) and (8) must also be securly locked.

Before installing spark plug cables to either the spark plugs or coils, apply dielectric grease to inside of boots.

If cable tray removal is necessary, release the 4 tray-to-manifold retention clips.

INSTALLATION

1. Install cables into the proper engine cylinder firing order sequence.

2. When replacing the spark plug and coil cables, route the cables correctly and secure them in the proper retain-

ers. Failure to route the cables properly may cause the radio to reproduce ignition noise. It could also cause
cross-ignition of the plugs, or, may short-circuit the cables to ground.

3. When installing new cables, make sure a positive connection is made. A snap should be felt when a good con-

nection is made.

4. Refer to Spark Plug Cable Removal for additional information.

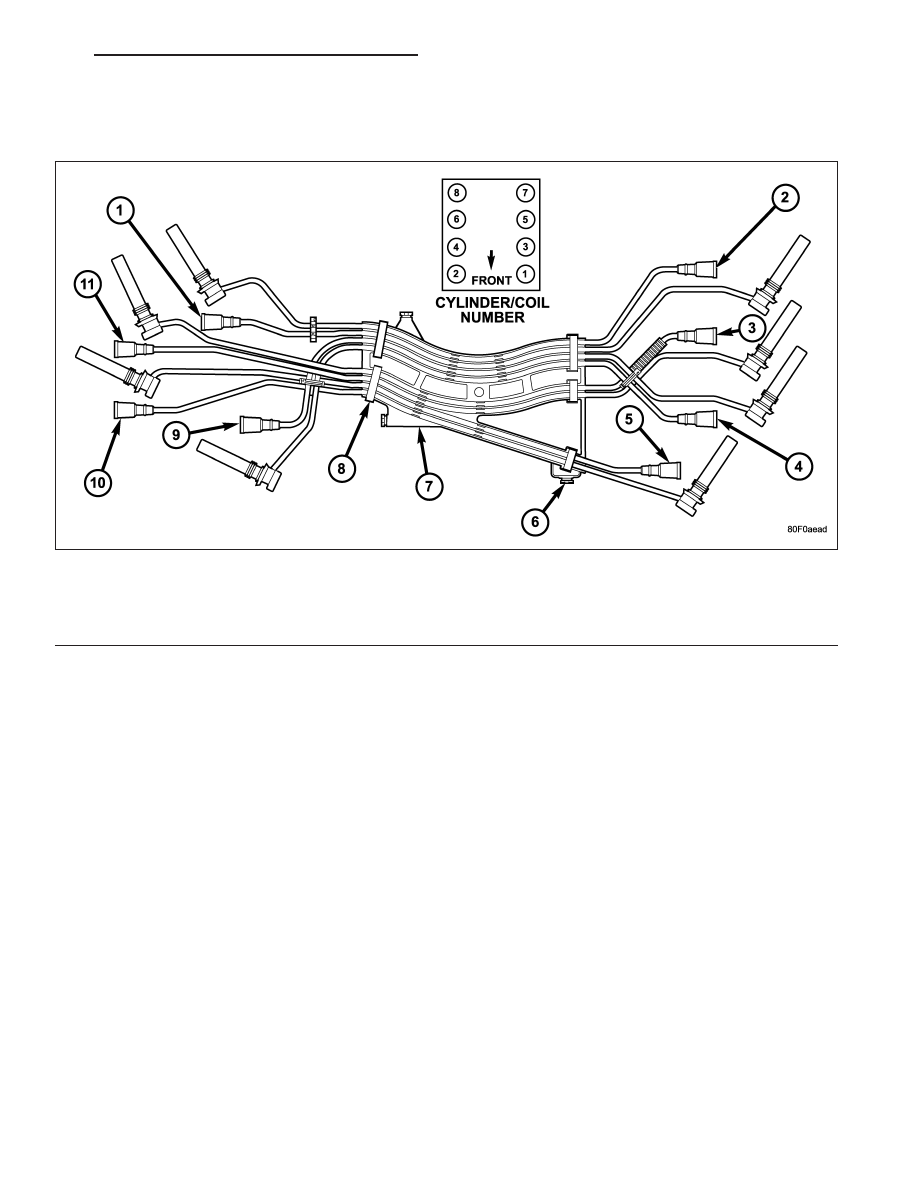

1 - #8 COIL-TO- #5 SPARK PLUG (MARKED 5/8)

7 - CABLE TRAY

2 - #5 COIL-TO- #8 SPARK PLUG (MARKED 5/8)

8 - CLIPS (SPARK PLUG CABLE-TO-TRAY- RETENTION)

3 - #7 COIL-TO- #4 SPARK PLUG (MARKED 4/7)

9 - #2 COIL-TO- #3 SPARK PLUG (MARKED 2/3)

4 - #3 COIL-TO- #2 SPARK PLUG (MARKED 2/3)

10 - #6 COIL-TO- #1 SPARK PLUG (MARKED 1/6)

5 - #1 COIL-TO- #6 SPARK PLUG (MARKED 1/6)

11 - #4 COIL-TO- #7 SPARK PLUG (MARKED 4/7)

6 - CLIPS (TRAY-TO-MANIFOLD RETENTION)

WK

IGNITION SYSTEM - SERVICE INFORMATION

8I - 33

CYLINDER - IGNITION KEY/LOCK

REMOVAL

The key lock cylinder may be removed without removing the switch assembly, although the original ignition key must
be used.

1. Disconnect negative cable from battery.

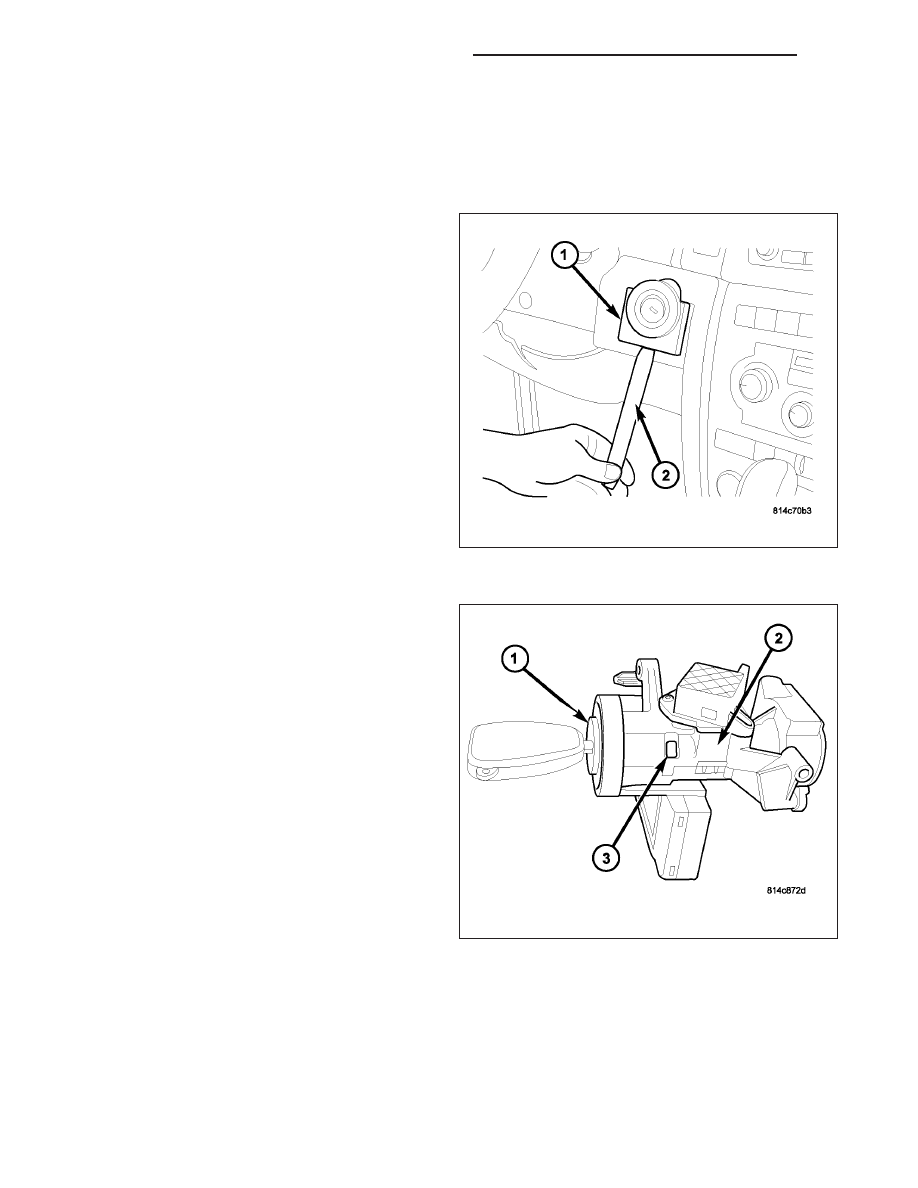

2. Use a plastic trim removal stick (2) to remove

switch bezel (1). Bezel snaps on.

3. To remove key lock cylinder (1) from housing (2),

rotate key to ON position while pressing on release
tab (3). This tab (3) is located on the right side of
the switch assembly.

8I - 34

IGNITION SYSTEM - SERVICE INFORMATION

WK

4. Pull key lock cylinder (1) from housing (2) for

removal.

INSTALLATION

1. Install ignition key into lock cylinder (1). Rotate key

to “ON” position (retaining tab on side of lock cyl-
inder (3) can now be depressed).

2. The shaft at end of key lock cylinder aligns with

socket within end of housing. To align socket with
lock cylinder, ensure socket is in “ON” position.

3. Position and align key lock cylinder with grooves in

housing.
