Windshield wiper and washer systems

•

Trailer tow wiring output

•

Power Accessory Delay

•

Smart Power Accessory Delay

•

Manual adjustable pedals

•

Hydraulic cooling fan

•

Sensor monitoring (ambient, battery voltage, brake pedal position, and hood ajar - if equipped)

The FCM provides the following features for the above function:

•

It flashes lamps in response to turn signal, Remote Keyless Entry and Vehicle Theft Security Alarm inputs,
(Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE/ELECTRONIC VEHICLE INFO CENTER - OPERATION)
for additional information on customer programmable features.

•

It sounds the horn in response to Remote Keyless Entry and Vehicle Theft Security Alarm inputs, (Refer to 8
- ELECTRICAL/OVERHEAD CONSOLE/ELECTRONIC VEHICLE INFO CENTER - OPERATION) for additional
information on customer programmable features.

•

It turns off the horn in the event of excessively long operation that could otherwise damage the horn.

•

It minimized voltage variations to the headlamps to extend bulb life.

•

If the headlamps are left on, it automatically turns them off after eight minutes to protect the battery from dis-
charge.

•

It operates the high-beam headlamps at reduced intensity by pulse-width modulation of the power supply to
provide the daytime running lamps.

•

It provides the variable delay intermittent windshield wiper feature and the vehicle speed sensitive windshield
wiper delay variation.

•

It acts as a gateway between the CAN-C network for critical powertrain and anti-lock brake systems and the
CAN-B network for body and interior modules as well as the CAN-D network. For example it collects ambient
temperature data and relays it to the PCM.

REMOVAL

CAUTION: Front Control Module (FCM) damage
may occur if the module case comes in contact
with the battery while still connected. Always dis-
connect

the

battery

negative

cable

prior

to

removal of the FCM.

1. Disconnect and isolate the battery negative cable.

2. Remove the Integrated Power Module (IPM) from

the engine compartment, (Refer to 8 - ELECTRI-
CAL/POWER

DISTRIBUTION/INTEGRATED

POWER MODULE - REMOVAL).

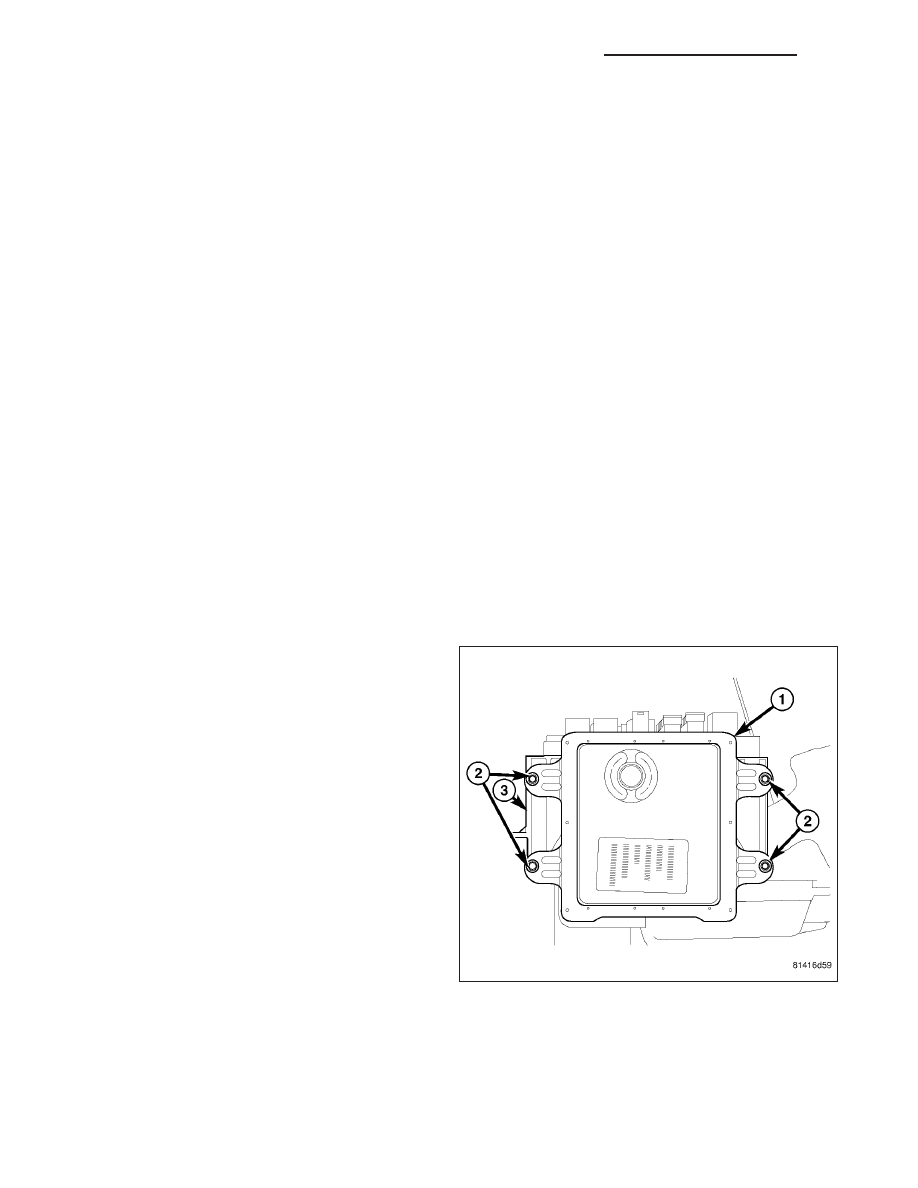

3. Remove the four fasteners (2) securing the Front

Control Module (FCM) (1) to the IPM (3).

4. Separate the FCM from the IPM by pulling the two

straight away from each other to disengage the
electrical connector.

8E - 266

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

WK

INSTALLATION

NOTE: If installing a new service part, remove the
plastic cover from the original module and install
it on the one.

1. Connect the Integrated Power Module (IPM) (3) to

the Front Control Module (FCM) (1) by lining up the
electrical connector and pushing the two together.

2. Install the four fasteners (2) securing the FCM (1)

to the IPM (3).

3. Install the IPM, (Refer to 8 - ELECTRICAL/POWER

DISTRIBUTION/INTEGRATED POWER MODULE -
INSTALLATION).

4. Connect the battery negative cable.

MODULE-MEMORY MIRROR

DESCRIPTION

There are two Memory Mirror Modules (these are
sometimes referred to as Driver Door Modules (DDM)
and Passenger Door Modules (PDM) within the mem-
ory system. One located in the driver door and one in
the passenger door, just behind the door trim panel.
The modules send a bus message to the power mir-
rors to adjust them to a preset position when a mem-
ory recall request has been made.

The memory mirror modules also act as an interface
in each door for electrical functions (door lock
switches and door ajar switches).

The Memory System makes available for immediate recall personalized preferences of the following:

•

Automatic temperature control settings.

•

Outside mirror positions.

•

Power adjustable brake and accelerator pedal position.

•

Power seat horizontal, vertical, recliner, and easy entry positions.

•

Radio push button station selections.

The major components of the Memory System are:

•

Memory Selector Switch - located in the driver door trim panel.

•

Driver Memory Mirror Module (DMMM) - located in the driver door, behind the trim panel.

•

Passenger Memory Mirror Module (PMMM) - located in the passenger door, behind the trim panel.

•

Sentry Key Remote Entry Module (SKREEM) - located at ignition key cylinder.

WK

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

8E - 267

•

Remote Keyless Entry (RKE) Transmitter - located with ignition key.

•

Memory Seat Module (MSM) - located underneath the driver seat and also controls the Adjustable Pedals.

•

Radio - located in the instrument panel center stack.

•

Automatic Temperature Control (ATC) - located in the instrument panel center stack.

The memory recall is available at the press of a button on the drivers door trim panel or, by using the Remote
Keyless Entry (RKE) transmitter if it is programmed to trigger the recall.

Radio settings include up to 20 push button presets (10 AM and 10 FM), and the last station selection, even if it is
not one of the 20 preset selections.

OPERATION

The memory mirror module receives input from the door lock switches and sends that message to the cluster for
door lock operation (vehicles equipped with memory system only). It also controls the mirror adjustment by receiving
input from the mirror switch on the door trim panel. Sensors in the mirrors act as inputs to the memory mirror mod-
ule in order to position the mirrors to presets by the driver(s). The power supply to the mirrors is supplied by the
mirror memory modules. On vehicles equipped with a memory system, the front door ajar switches are inputs to the
memory mirror module. The modules use this information for door lock inhibit etc.

A memory setting is saved by pressing the “set” button, then pressing either the memory “1” or “2” button within 5
seconds of pressing the “set” button.

A memory setting is recalled by pressing either the memory “1” or “2” button, or by pressing the unlock button on
a “linked” Remote Keyless Entry (RKE) transmitter.

For driver safety, memorized settings can not be recalled if the transmission is in a position other than Park or the
seat belt is latched.

Both driver and passenger modules provide active and stored Diagnostic Trouble Codes (DTC’s) to aid in diagnosis.

Both modules are identical in appearance with the exception of an extra ground wire on the driver side memory
mirror module.

DIAGNOSIS AND TESTING

MEMORY MIRROR MODULE

Any diagnosis of the memory mirror module should begin with the use of a scan tool and the appropriate
Diagnostic information.

Refer to the appropriate wiring information.

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the door trim panel (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL).

3. Disconnect the electrical connector from module.

4. Remove fasteners and module from vehicle.

8E - 268

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

WK

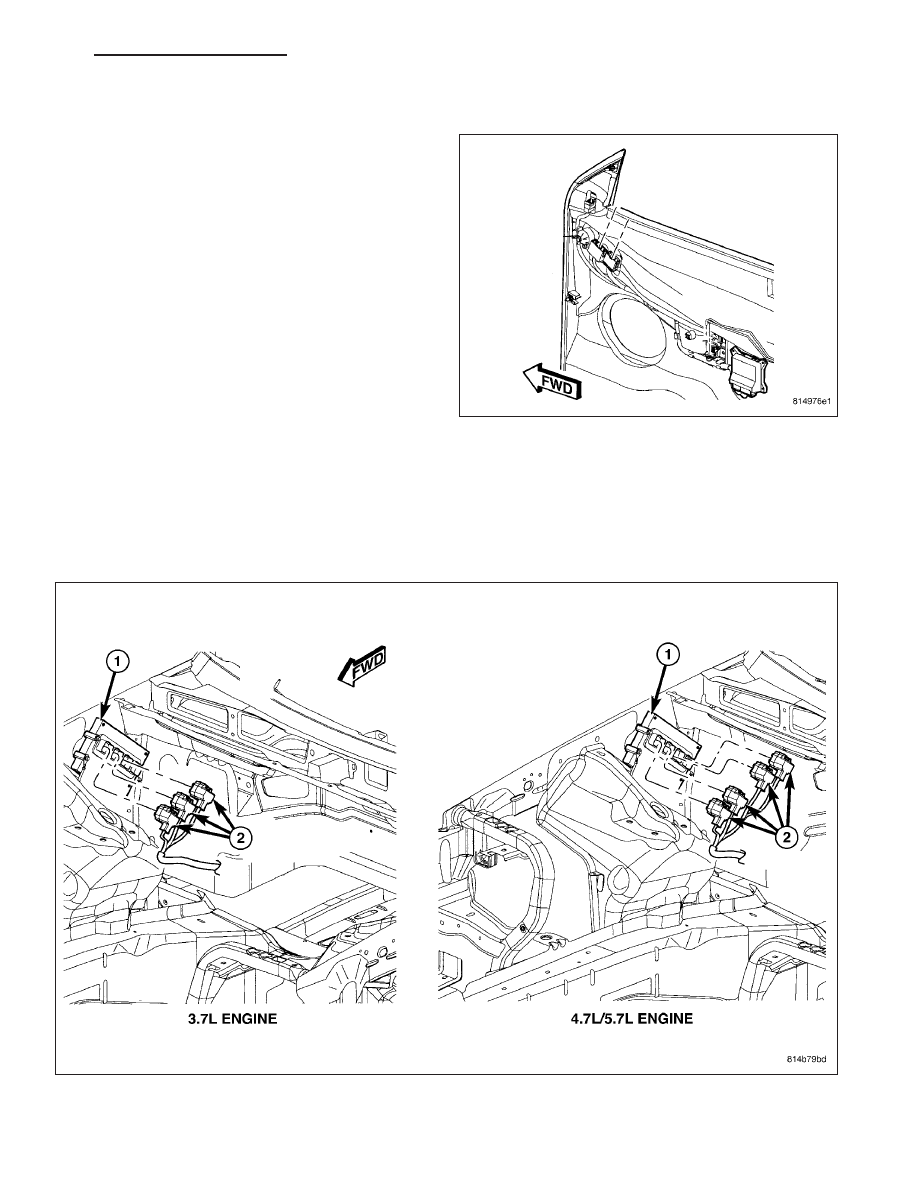

INSTALLATION

1. Position module on door trim panel and install fas-

teners (2).

2. Connect the electrical connector to module.

3. Install the door trim panel (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION).

4. Connect the battery negative cable.

MODULE-POWERTRAIN CONTROL

DESCRIPTION

POWERTRAIN CONTROL MODULE (PCM)

The PCM (1) is attached to the right-front inner fender located in the engine compartment.

WK

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

8E - 269
