B1428-REMOTE RADIO SWITCH INPUT CIRCUIT STUCK (CONTINUED)

5.

(X20) RADIO CONTROL MUX CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Instrument Cluster C1 harness connector.

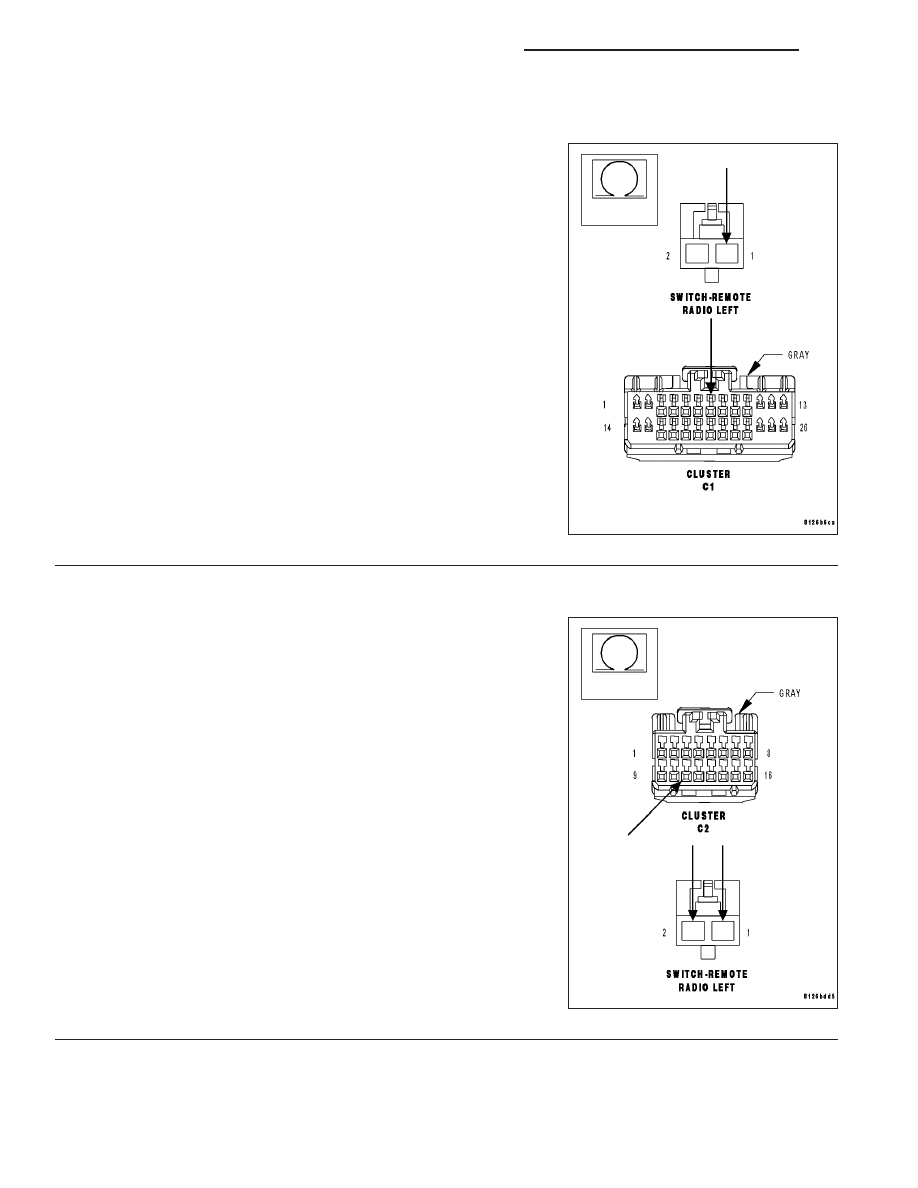

Measure the resistance between ground and the (X20) Radio Control
MUX circuit.

Is the resistance below 100.0 ohms?

Yes

>> Repair the (X20) Radio Control MUX circuit for a short to

ground.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 6

6.

(X20) RADIO CONTROL MUX CIRCUIT SHORT TO (G902) SWITCH MUX RETURN CIRCUIT

Disconnect the Instrument Cluster C2 harness connector.

Measure the resistance between the (X20) Radio Control MUX circuit
and the (G902) Switch MUX Return circuit.

Is the resistance below 100.0 ohms?

Yes

>> Repair the (X20) Radio Control MUX circuit for a short to

the (G902) Switch MUX Return circuit.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Inspect the wiring and connectors for damage or shorted

circuits. If ok, replace the Instrument Cluster (CCN) in
accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1.

8A - 52

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

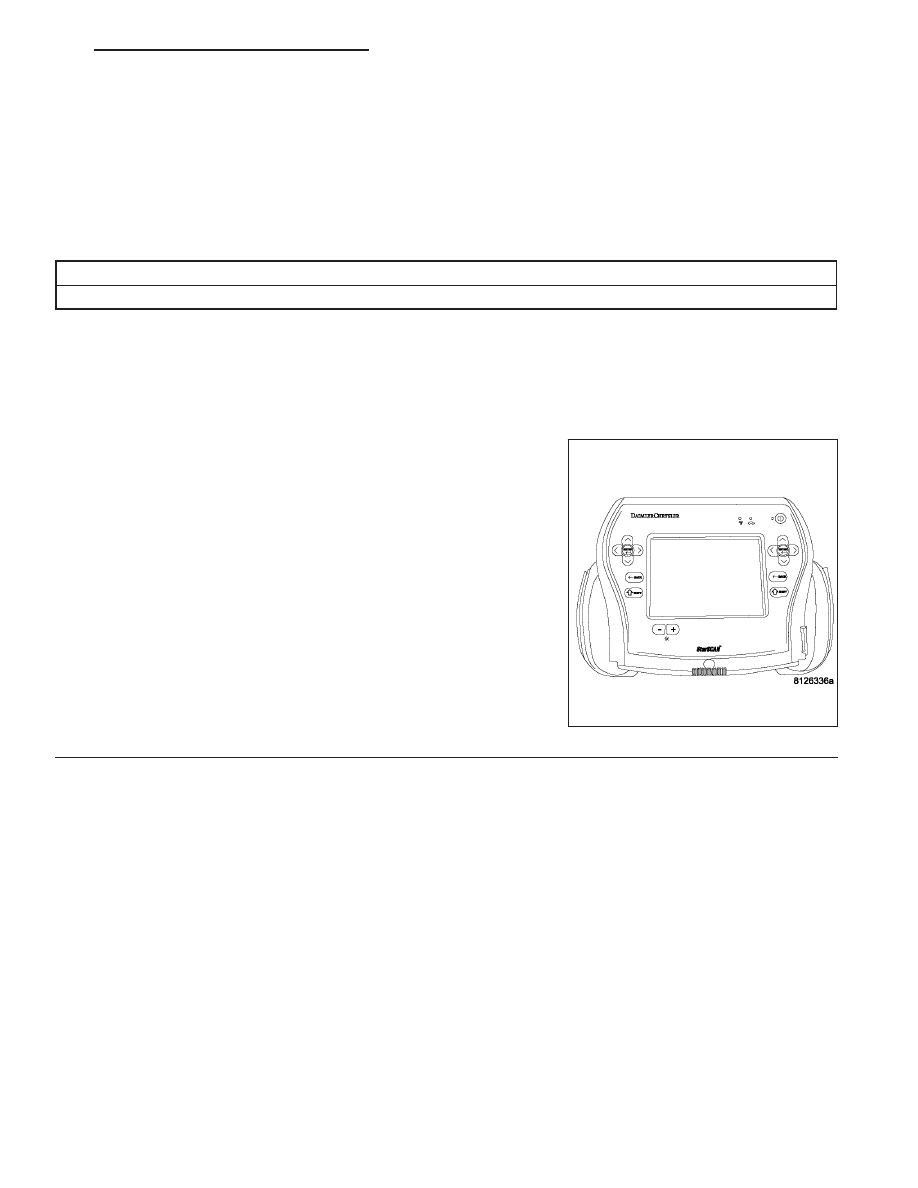

B1429-RADIO DISPLAY HIGH TEMPERATURE

For the Audio System circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Continuously with the ignition and Navigation Radio on.

•

Set Condition:

•

The code will set if the temperature inside the display exceeds 158°F

Possible Causes

HIGH TEMPERATURE FAILURE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

VERIFY THAT DTC B1429—RADIO DISPLAY HIGH TEMPERATURE IS ACTIVE.

With the Scan Tool, erase the Audio DTC’s.

Start the engine and allow the engine to reach normal operating tem-
perature.

If the vehicle has been in the hot sunlight or extreme cold, move the
vehicle indoors and open the doors to allow the inside temperature to
stabilize.

The radio display should operate to 158°F.

With the Scan Tool, read the DTC’s.

Does the Scan Tool display, B1429— Radio Display High Tem-
perature?

Yes

>> Replace the Radio in accordance with the service informa-

tion.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Test Complete.

WK

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 53

B142E-GPS ANTENNA NOT CONNECTED

For the Audio System circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on and the radio in navigation mode.

•

Set Condition:

•

With the radio does not detect GPS antenna connection.

Possible Causes

BAD ANTENNA CONNECTION

RADIO

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

TEST ANTENNA

Turn the ignition off.

Disconnect the GPS Antenna connector.

Inspect the GPS Antenna connection.

Was the Antenna connection clean and secure?

Yes

>> Go To 2

No

>> Repair the Antenna connection as needed.

Perform the BODY VERIFICATION TEST — VER1.

2.

ANTENNA

Refer to the Audio System in the service information and test the antenna in accordance with the service procedure.

Is the Antenna ok?

Yes

>> Go To 3

No

>> Repair or replace the Antenna assembly as necessary.

Perform the BODY VERIFICATION TEST — VER1.

8A - 54

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

B142E-GPS ANTENNA NOT CONNECTED (CONTINUED)

3.

RADIO

NOTE: Reconnect all previously disconnected components.

NOTE: Move vehicle outside approximately 30ft from any structure.
Turn the ignition and radio on.

With the Scan Tool, erase the audio DTC’s and operate the navigation system.

With the Scan Tool, read the audio DTC’s.

Did this DTC reset?

Yes

>> Replace the radio in accordance with the service information.

Perform the BODY VERIFICATION TEST-VER1.

No

>> Test Complete.
