B140F-REAR RIGHT AUDIO SPEAKER OUTPUT CIRCUIT OPEN (CONTINUED)

For the Audio system circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the Radio on.

•

Set Condition:

•

When the Output circuit is open for more than 3 seconds. The Radio will not set the fault if the radio
confirms an amplifier is on the BUS.

Possible Causes

SPEAKER

(X58) (X52) RIGHT REAR SPEAKER OUTPUT CIRCUIT

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Intermittent Condition

Turn the ignition on.

With the Scan Tool, clear all Audio DTC’s.

Turn the Radio on.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B140F-REAR RIGHT AUDIO SPEAKER
OUTPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not

present. Inspect the related wiring for a possible intermit-
tent condition. Look for any chafed, pierced, pinched, or
partially broken wires.

Perform the BODY VERIFICATION TEST VER 1.

2.

(X58) (X52) Speaker Output circuits.

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Rear Right Audio Speaker connector.

Measure the resistance of each speaker (X58)(+) and (X52)(-) circuit between the Radio and the Speaker.

Is the resistance below 5.0 ohms for each circuit?

Yes

>> Go To 3

No

>> Repair the applicable Output Speaker circuit for an open condition.

Perform the BODY VERIFICATION TEST VER 1.

8A - 40

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

B140F-REAR RIGHT AUDIO SPEAKER OUTPUT CIRCUIT OPEN (CONTINUED)

3.

Speaker

Turn the ignition off.

Disconnect the Rear Right Audio Speaker.

Turn the ignition on.

Turn the Radio on.

With the Scan Tool, clear all Audio DTC’s.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B140F-REAR RIGHT AUDIO SPEAKER OUTPUT CIRCUIT OPEN?

Yes

>> Replace the Speaker in accordance with the service information.

Perform the BODY VERIFICATION TEST VER 1.

No

>> Test Complete.

WK

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 41

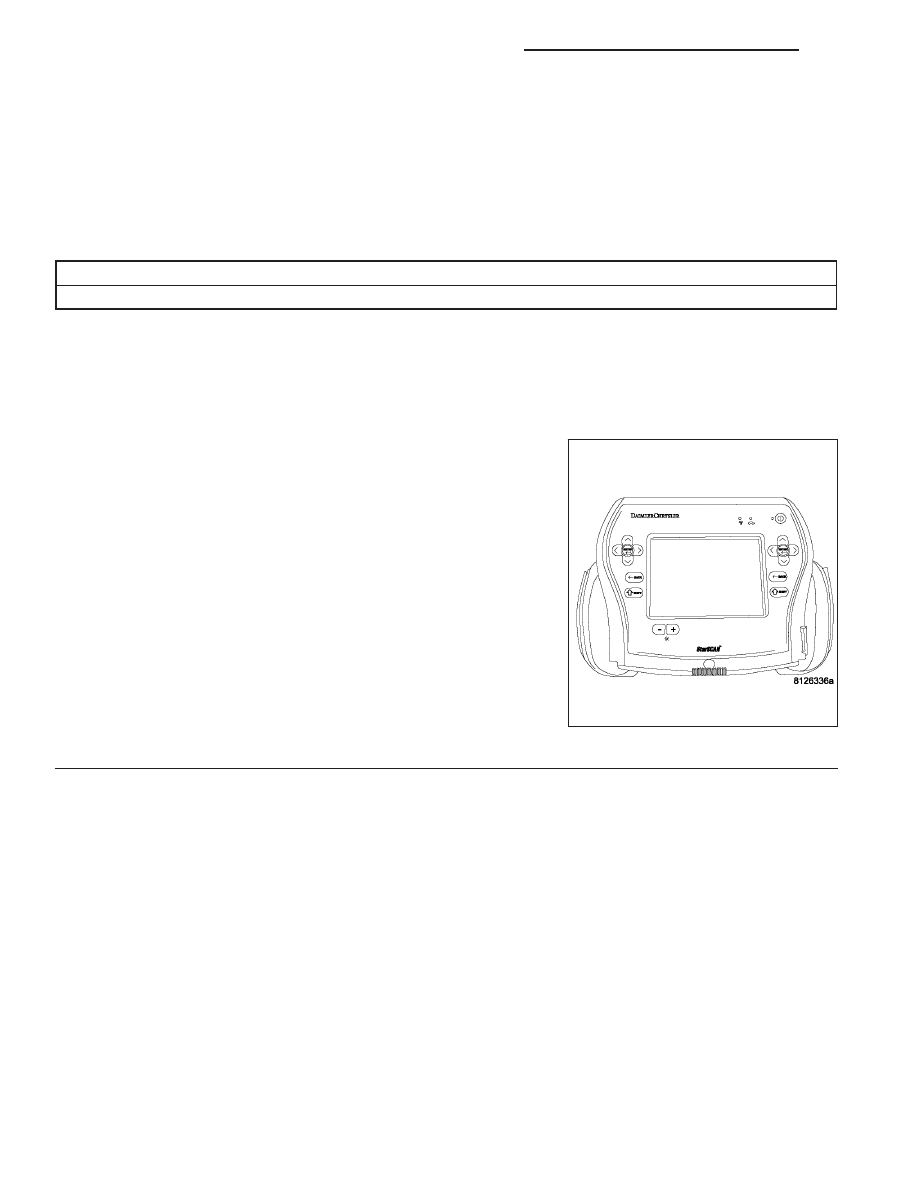

B142A-RADIO UNIT HIGH TEMPERATURE

For the Audio System circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Continuously with the ignition and Radio on.

•

Set Condition:

•

The code will set if the temperature inside the radio is above +65°C ( +145°F )

Possible Causes

HIGH TEMPERATURE FAILURE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

VERIFY THAT DTC B142A—RADIO UNIT HIGH TEMPERATURE IS ACTIVE.

With the Scan Tool, erase the Audio DTC’s.

Start the engine and allow the engine to reach normal operating tem-
perature.

If the vehicle has been in the hot sunlight or extreme cold, move the
vehicle indoors and open the doors to allow the inside temperature to
stabilize.

The Radio should operate between —23°C and 65°C ( —10°F and
+145°F ).

With the Scan Tool, read the DTC’s.

Does the Scan Tool display, B142A— Radio Unit High Temper-
ature?

Yes

>> Replace the Radio in accordance with the service informa-

tion.

Perform the BODY VERIFICATION TEST — VER 1.

No

>> Test Complete.

8A - 42

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

WK

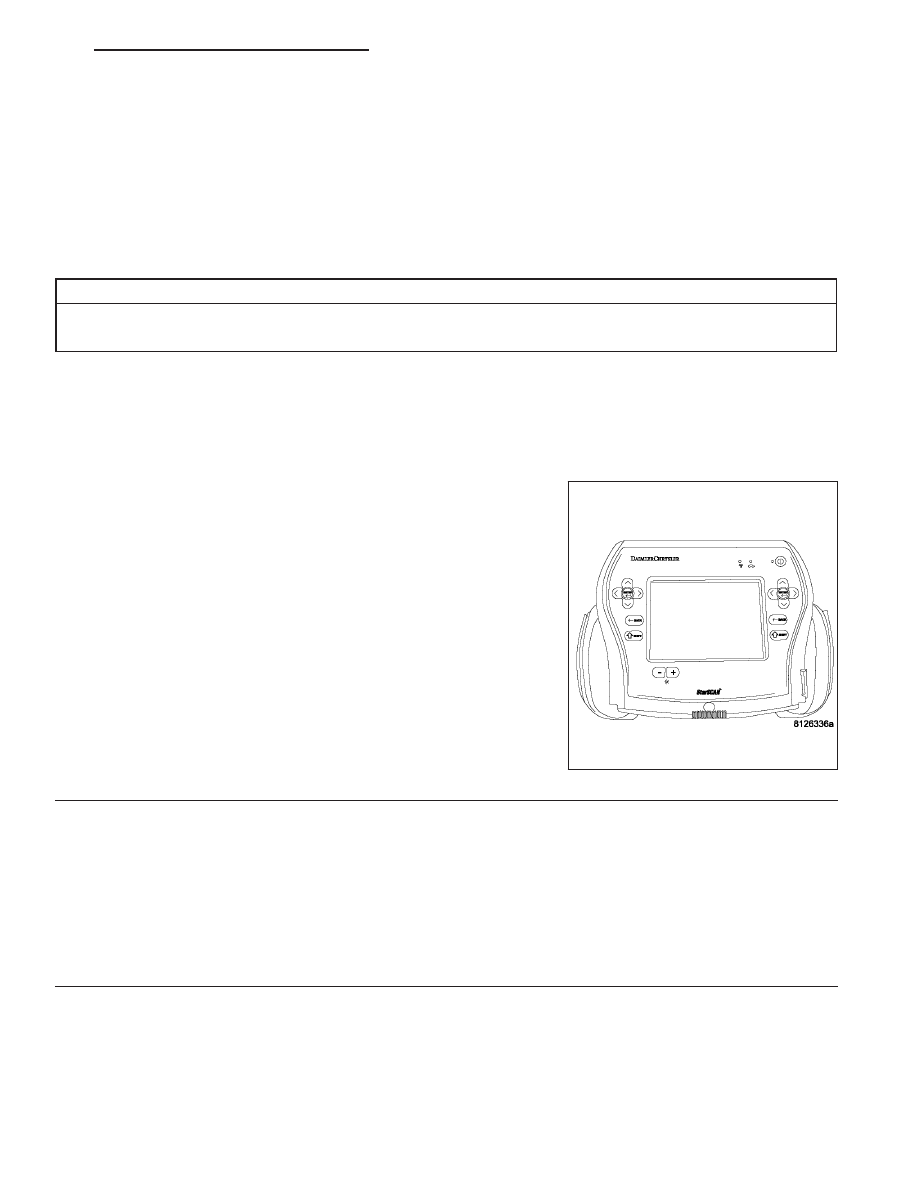

B142D-AUDIO ANTENNA NOT CONNECTED

For the Audio System circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on and the radio in seek mode.

•

Set Condition:

•

With the radio in seek mode for two loops around the band. The radio does not detect an antenna
connection or does not receive a radio station signal.

Possible Causes

BAD ANTENNA CONNECTION

RADIO

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Test Antenna

Turn the ignition off.

Disconnect the Radio Antenna connector.

Inspect the Radio Antenna connection.

Was the Antenna connection clean and secure?

Yes

>> Go To 2

No

>> Repair the Antenna connection as needed.

Perform the BODY VERIFICATION TEST — VER1.

2.

ANTENNA

Refer to the Audio System in the service information and test the antenna in accordance with the service procedure.

Is the Antenna ok?

Yes

>> Go To 3

No

>> Repair or replace the Antenna assembly as necessary.

Perform the BODY VERIFICATION TEST — VER1.
