6. Roll back the front floor carpet from under the

instrument panel toward the rear of the vehicle
(Refer to 23 - BODY/INTERIOR/CARPETS AND
FLOOR MATS - REMOVAL).

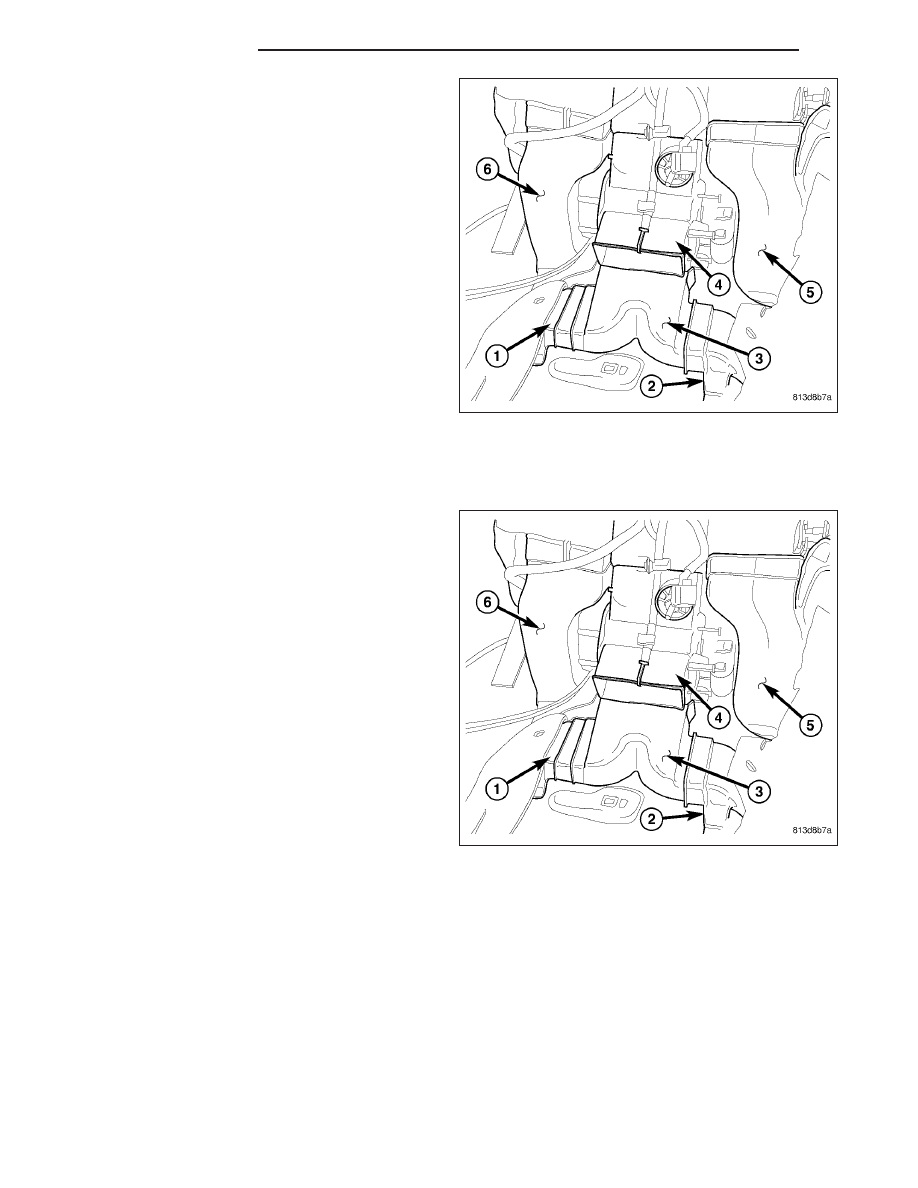

7. Disconnect the left rear floor duct (1) and the right

rear floor duct (2) from the rear floor distribution
duct (3).

8. Disengage the retainer that secures the rear floor

ducts to the floor support and remove the floor
ducts.

9. Disconnect the rear floor distribution duct from the

air distribution housing (4) and remove the distribu-
tion duct.

INSTALLATION

FRONT FLOOR DUCTS

NOTE: Shown with the instrument panel, gear
selector and console duct removed for clarity.

1. Position the right front floor duct (5) and left front

floor duct (6) into the vehicle

2. Connect the front floor ducts to the rear of the air

distribution housing (4).

3. Install the instrument panel (Refer to 23 - BODY/

INSTRUMENT

PANEL/INSTRUMENT

PANEL

ASSEMBLY - INSTALLATION).

24 - 420

DISTRIBUTION

WK

REAR FLOOR DUCTS

1. Position the rear floor distribution duct (3) into the

vehicle and connect it to the rear of the HVAC air
distribution housing (4).

2. Position the left rear floor duct (1) and right rear

floor duct (2) into the vehicle and engage the
retainers that secure the floor ducts to the floor
support.

3. Connect the rear floor ducts to the rear floor distri-

bution duct.

4. Install the carpet onto the front floor panel and

under the instrument panel (Refer to 23 - BODY/
INTERIOR/CARPETS

AND

FLOOR

MATS

-

INSTALLATION).

5. Position the gear selector (3) to its installed loca-

tion on the floor panel (6) and securely install the
retaining screws (5).

6. Connect the front console duct (2) to the air distri-

bution housing (4) and engage the push-pin
retainer (1) to the gear selector.

7. Install the front seats (Refer to 23 - BODY/SEATS/

SEAT - INSTALLATION).

8. Install the floor console duct (Refer to 24 - HEAT-

ING & AIR CONDITIONING/DISTRIBUTION/DUCT-
FLOOR CONSOLE - INSTALLATION)

9. Install the floor console (Refer to 23 - BODY/INTE-

RIOR/FLOOR CONSOLE - INSTALLATION).

DUCT-INSTRUMENT PANEL

REMOVAL

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering
wheel, steering column, or instrument panel component diagnosis or service. Disconnect and isolate the
battery negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before
performing further diagnosis or service. This is the only sure way to disable the airbag system. Failure to
take the proper precautions could result in accidental airbag deployment and possible personal injury or
death.

NOTE: The air ducts for the instrument panel and demisters outlets are integral to each other and cannot be
serviced separately.

WK

DISTRIBUTION

24 - 421

NOTE: Take the proper precautions to protect the front face of the instrument panel from cosmetic damage
while performing this procedure.

OUTBOARD DUCTS

1. Remove the instrument panel and place it on a

workbench (Refer to 23 - BODY/INSTRUMENT
PANEL/INSTRUMENT

PANEL

ASSEMBLY

-

REMOVAL).

2. Remove the instrument panel top cover (1) from

the instrument panel (Refer to 23 - BODY/INSTRU-
MENT PANEL/INSTRUMENT PANEL TOP COVER
- REMOVAL).

3. Remove the screws that secure the passenger side

instrument panel duct and demister duct assembly
(2) and the driver side instrument panel duct and
demister duct assembly (3) to the instrument panel
top cover.

4. Disconnect the instrument panel ducts from the

main distribution duct (4) and the end outlets (5)
and remove the ducts from the instrument panel
top cover.

CENTER DUCTS

1. Remove the radio from the instrument panel (Refer

to 8 - ELECTRICAL/AUDIO/RADIO - REMOVAL).

2. Remove the screws (1) that secure the center

instrument panel duct(s) (2) to the instrument panel
(3).

3. Disconnect the center instrument panel duct(s)

from the main distribution duct (4) and remove the
duct(s) through the opening for the radio in the
instrument panel.

24 - 422

DISTRIBUTION

WK

INSTALLATION

OUTBOARD DUCTS

1. Position the passenger side instrument panel duct

and demister duct assembly (2) and the driver side
instrument panel duct and demister duct assembly
(3) into the instrument panel top cover (1).

2. Connect the instrument panel ducts to the air out-

lets (5) and the main distribution duct (4). Make
sure that the ducts are correctly installed over the
instrument panel and demister outlet seals.

3. Install the screws that secure the instrument panel

ducts the instrument panel top cover. Tighten the
screws to 2 N·m (17 in. lbs.).

4. Install the instrument panel top cover onto the

instrument panel (Refer to 23 - BODY/INSTRU-
MENT PANEL/INSTRUMENT PANEL TOP COVER
- INSTALLATION).

5. Install the instrument panel (Refer to 23 - BODY/

INSTRUMENT

PANEL/INSTRUMENT

PANEL

ASSEMBLY - INSTALLATION).

CENTER DUCTS

1. Position the center instrument panel duct(s) (2) into

the instrument panel (3) through the opening for
the radio.

2. Connect the center instrument panel duct(s) to the

main distribution duct (4).

3. Install the screws (1) that secure the center instru-

ment panel duct(s) to the instrument panel. Tighten
the screws to 2 N·m (17 in. lbs.).

4. Install the radio into the instrument panel (Refer to

8 - ELECTRICAL/AUDIO/RADIO - INSTALLATION).

WK

DISTRIBUTION
