REMOVAL

NOTE: It is not necessary to discharge the refrig-
erant system to replace the A/C pressure trans-
ducer.

1. Disconnect and isolate the negative battery cable.

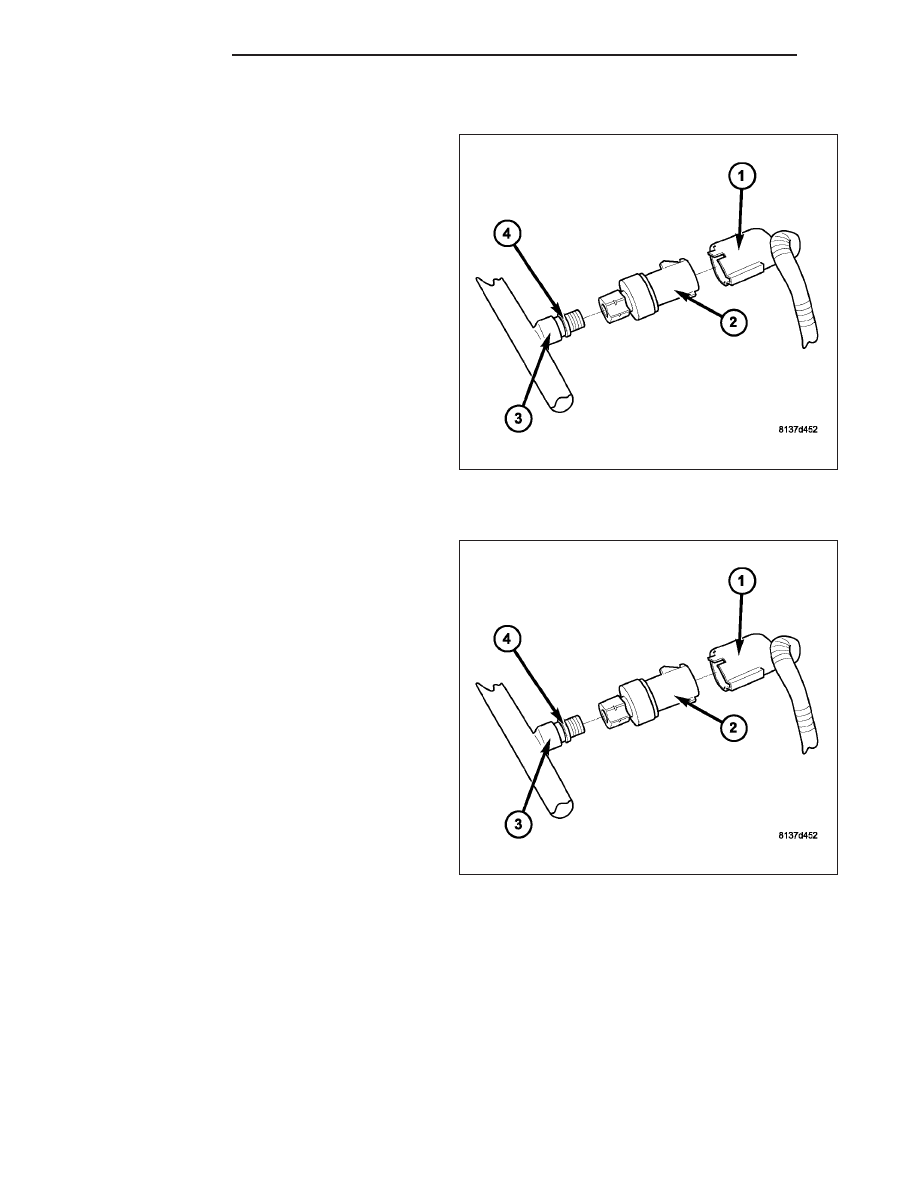

2. Disconnect the wire harness connector (1) from the

A/C pressure transducer (2) located on the A/C dis-
charge line (3).

3. Remove the A/C pressure transducer from the fit-

ting on the A/C discharge line and remove and dis-
card the O-ring seal.

INSTALLATION

NOTE: Use only the specified O-ring as it is made
of special material for R-134a. Use only refrigerant
oil of the type required for the A/C compressor.

1. Lubricate a new rubber O-ring seal (4) with clean

refrigerant oil and install it onto the discharge line
fitting (3).

2. Install the A/C pressure transducer (2) onto the A/C

discharge line. Tighten the A/C pressure transducer
securely.

3. Connect the wire harness connector (1) to the A/C

pressure transducer.

4. Reconnect the negative battery cable.

24 - 416

CONTROLS

WK

DISTRIBUTION

TABLE OF CONTENTS

page

page

DUCT-DEFROSTER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 417

DUCT-FLOOR CONSOLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 418

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 418

DUCTS-FLOOR DISTRIBUTION

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 418

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 420

DUCT-INSTRUMENT PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 421

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 423

MOTOR-BLOWER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 424

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 424

DIAGNOSIS AND TESTING

BLOWER MOTOR

. . . . . . . . . . . . . . . . . . . . 424

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 425

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 426

OUTLETS-AIR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 427

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 427

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 428

HVAC HOUSING

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 429

REMOVAL

AIR DISTRIBUTION HOUSING

. . . . . . . . . . . 429

AIR INLET HOUSING

. . . . . . . . . . . . . . . . . . 432

HVAC HOUSING ASSEMBLY

. . . . . . . . . . . . 433

DISASSEMBLY

AIR DISTRIBUTION HOUSING

. . . . . . . . . . . 435

AIR INLET HOUSING

. . . . . . . . . . . . . . . . . . 439

HVAC HOUSING

. . . . . . . . . . . . . . . . . . . . . 440

ASSEMBLY

AIR DISTRIBUTION HOUSING

. . . . . . . . . . . 442

AIR INLET HOUSING

. . . . . . . . . . . . . . . . . . 447

HVAC HOUSING

. . . . . . . . . . . . . . . . . . . . . 448

INSTALLATION

AIR DISTRIBUTION HOUSING

. . . . . . . . . . . 450

AIR INLET HOUSING

. . . . . . . . . . . . . . . . . . 452

HVAC HOUSING ASSEMBLY

. . . . . . . . . . . . 453

DUCT-DEFROSTER

DESCRIPTION

The two slot-type defroster outlets located near the
center of the instrument panel receive airflow from the
HVAC housing through the molded plastic main distri-
bution duct (1) and defroster ducts (2), which are
attached to the bottom of the instrument panel top
cover (3).

The defroster ducts are integral to the instrument
panel top cover and are not serviced separately (Refer
to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL TOP COVER - REMOVAL).

WK

DISTRIBUTION

24 - 417

DUCT-FLOOR CONSOLE

REMOVAL

NOTE: Shown with instrument panel removed for
clarity.

1. Remove the floor console from the passenger com-

partment (Refer to 23 - BODY/INTERIOR/FLOOR
CONSOLE - REMOVAL).

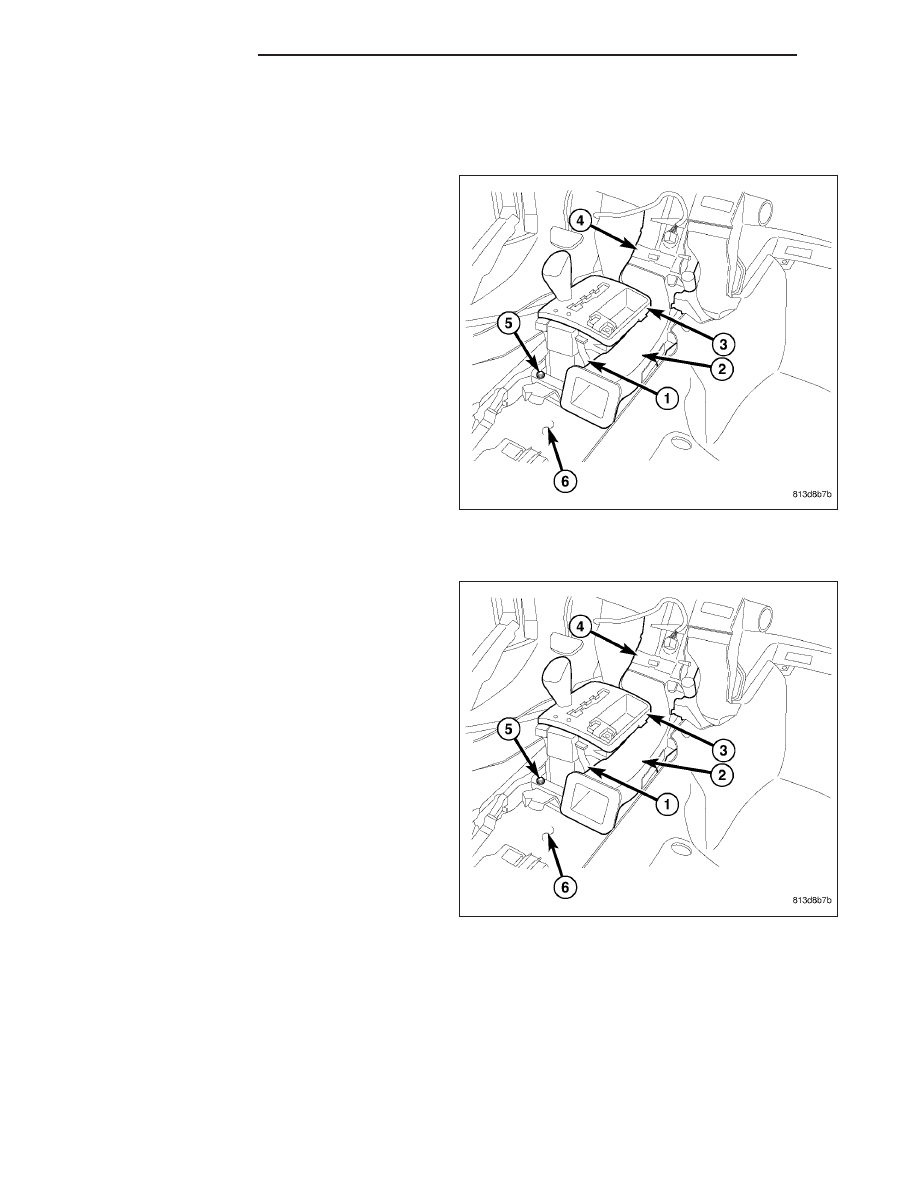

2. Disengage the push-pin retainer (1) that secures

the front console duct (2) to the gear selector (3).

3. Disconnect the front console duct from the air dis-

tribution housing (4) and remove the console duct.

INSTALLATION

NOTE: Shown with instrument panel removed for
clarity.

1. Position the floor console duct (2) into the vehicle.

2. Connect the front console duct to the air distribu-

tion housing (4) and engage the push-pin retainer
(1) to the gear selector (3).

3. Install the floor console (Refer to 23 - BODY/INTE-

RIOR/CENTER CONSOLE - INSTALLATION).

DUCTS-FLOOR DISTRIBUTION

REMOVAL

WARNING: On vehicles equipped with airbags, disable the airbag system before attempting any steering
wheel, steering column, or instrument panel component diagnosis or service. Disconnect and isolate the
battery negative (ground) cable, then wait two minutes for the airbag system capacitor to discharge before
performing further diagnosis or service. This is the only sure way to disable the airbag system. Failure to
take the proper precautions could result in accidental airbag deployment and possible personal injury or
death.

24 - 418

DISTRIBUTION

WK

NOTE: Take the proper precautions to protect the front face of the instrument panel from cosmetic damage
while performing these procedures.

FRONT FLOOR DUCTS

NOTE: Shown with the instrument panel, gear
selector and console duct removed for clarity.

1. Remove the instrument panel from the passenger

compartment (Refer to 23 - BODY/INSTRUMENT
PANEL/INSTRUMENT

PANEL

ASSEMBLY

-

REMOVAL).

2. Disconnect the right front floor duct (5) and the left

front floor duct (6) from the rear of the air distribu-
tion housing (4) and remove the front floor ducts
from the vehicle.

REAR FLOOR DUCTS

1. Remove the floor console from the passenger com-

partment (Refer to 23 - BODY/INTERIOR/FLOOR
CONSOLE - REMOVAL).

2. Remove the front seats (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

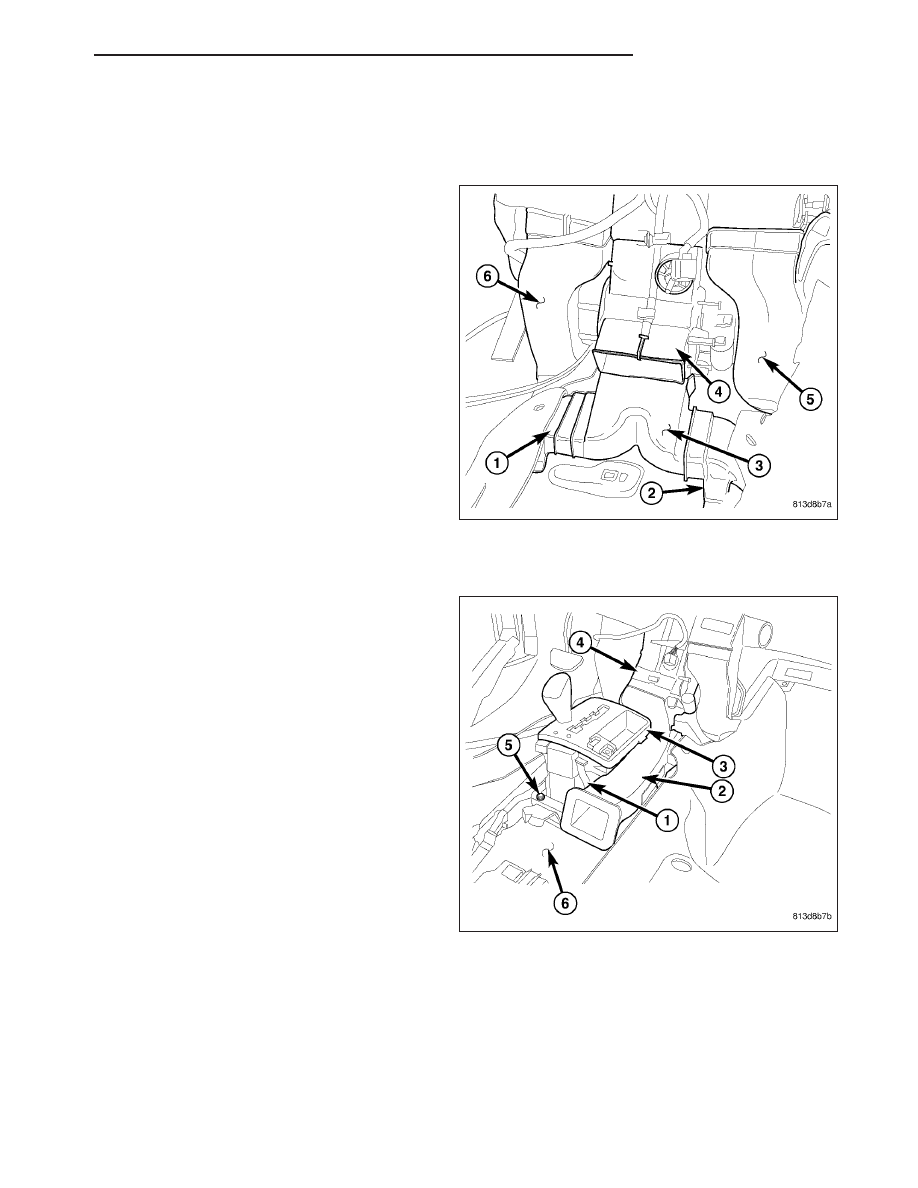

3. Disengage the push-pin retainer (1) that secures
