*A/C HEATER CONTROL WILL NOT ENTER DIAGNOSTIC MODE (MTC) (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

An active DTC 33 will prevent the control from entering diagnostic mode and performing certain diagnostic functions,
it will also prevent proper A/C mode switch and status indicator function. An active DTC 34 will prevent the control
from performing certain diagnostic functions and it will prevent proper EBL mode switch and status indicator func-
tion. In addition, a short or an open (C41) Blower Switch Position Signal circuit will also prevent the control from
entering diagnostic mode. For additional information about the A/C Heater Control’s on-board diagnostics, refer to
24 - HEATING & AIR CONDITIONING - DIAGNOSIS AND TESTING.

Possible Causes

OBJECT HOLDING A/C MODE SWITCH / EBL MODE SWITCH IN A PUSHED POSITION

SUBSTANCE CAUSING A/C MODE SWITCH / EBL MODE SWITCH TO GET STUCK IN A PUSHED POSITION

(C41) BLOWER SWITCH POSITION SIGNAL CIRCUIT SHORTED TO VOLTAGE

(C41) BLOWER SWITCH POSITION SIGNAL CIRCUIT SHORTED TO (C121) SENSOR GROUND CIRCUIT

(C41) BLOWER SWITCH POSITION SIGNAL CIRCUIT SHORTED TO GROUND

(C41) BLOWER SWITCH POSITION SIGNAL CIRCUIT OPEN

A/C STATUS INDICATOR / EBL STATUS INDICATOR INOPERATIVE

A/C HEATER CONTROL

Diagnostic Test

1.

INSPECT THE A/C HEATER CONTROL FOR DAMAGE

Turn the ignition off.

Inspect the A/C Heater Control for damage.

Is the A/C Heater Control damaged?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No

>> Go To 2

2.

INSPECT FOR OBJECT OR SUBSTANCE CAUSING THE A/C MODE SWITCH OR EBL MODE SWITCH TO
STAY OR STICK IN A PUSHED POSITION

Inspect the A/C Heater Control for anything that would cause the A/C mode switch or the EBL mode switch to stay
or stick in a pushed position.

Is anything present that would cause the A/C mode switch or EBL mode switch to stay or stick in a
pushed position?

Yes

>> Repair as necessary.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No

>> Go To 3

24 - 356

HVAC - ELECTRICAL DIAGNOSTICS

WK

*A/C HEATER CONTROL WILL NOT ENTER DIAGNOSTIC MODE (MTC) (CONTINUED)

3.

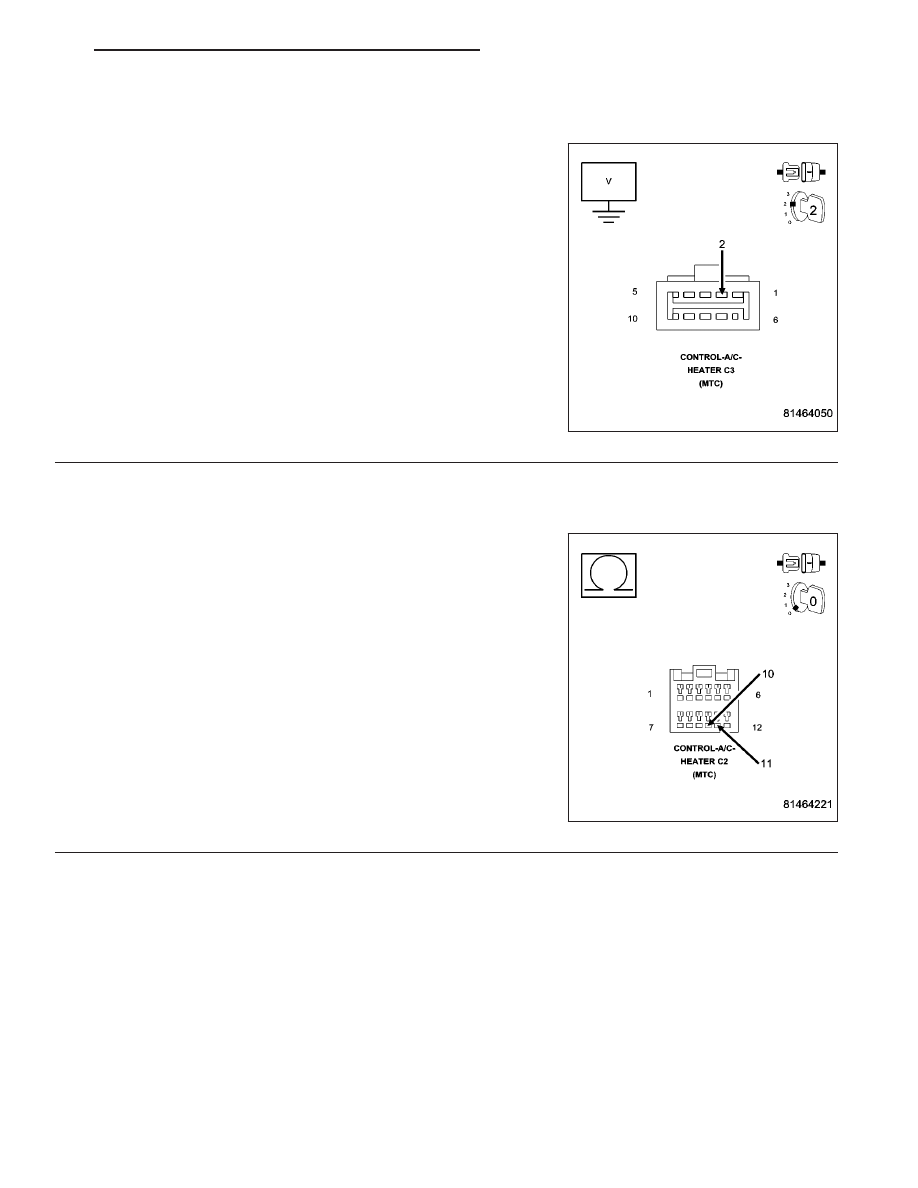

CHECK THE (C41) BLOWER SWITCH POSITION SIGNAL CIRCUIT VOLTAGE

Disconnect the A/C Heater Control C3 harness connector.

Turn the ignition on.

Measure the voltage of the (C41) Blower Switch Position Signal circuit.

What is the voltage?

Below 4.8 Volts

Go To 4

Above 5.2 Volts

Go To 7

4.8 Volts To 5.2 Volts

Go To 8

4.

CHECK THE (C41) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR A SHORT TO THE (C121)
SENSOR GROUND CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control C2 harness connector.

Measure the resistance between the (C41) Blower Switch Position Sig-
nal circuit and the (C121) Sensor Ground circuit in the A/C Heater
Control C2 harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the (C41) Blower Switch Position Signal circuit for

a short to the (C121) Sensor Ground circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 5

WK

HVAC - ELECTRICAL DIAGNOSTICS

24 - 357

*A/C HEATER CONTROL WILL NOT ENTER DIAGNOSTIC MODE (MTC) (CONTINUED)

5.

CHECK THE (C41) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR A SHORT TO GROUND

Measure the resistance of the (C41) Blower Switch Position Signal cir-
cuit between ground and the A/C Heater Control C3 harness connec-
tor.

Is the resistance below 10K ohms?

Yes

>> Repair the (C41) Blower Switch Position Signal circuit for

a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 6

6.

CHECK (C41) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR AN OPEN

Measure the resistance of the (C41) Blower Switch Position Signal cir-
cuit between the A/C Heater Control C2 harness connector and the
A/C Heater Control C3 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Heater Control in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Repair the (C41) Blower Switch Position Signal circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

24 - 358

HVAC - ELECTRICAL DIAGNOSTICS

WK

*A/C HEATER CONTROL WILL NOT ENTER DIAGNOSTIC MODE (MTC) (CONTINUED)

7.

CHECK THE (C41) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the A/C Heater Control C2 harness connector.

Turn the ignition on.

Measure the voltage of the (C41) Blower Switch Position Signal circuit.

Is the voltage above 0.2 volts?

Yes

>> Repair the (C41) Blower Switch Position Signal circuit for

a short to voltage.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Replace the A/C Heater Control in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

8.

CHECK FOR NORMAL A/C MODE SWITCH & STATUS INDICATOR FUNCTION

Turn the ignition off.

Reconnect the A/C Heater Control C3 harness connector.

Turn the ignition on.

Turn the blower control on.

Press the A/C mode switch on and off several times while observing the A/C status indicator.

Does the A/C status indicator turn on and off with respect to the switch position?

Yes

>> Go To 9

No

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

9.

CHECK FOR NORMAL EBL MODE SWITCH & STATUS INDICATOR FUNCTION

Turn the blower control off.

Press the EBL mode switch on and off several times while observing the EBL status indicator.

Does the EBL status indicator turn on and off with respect to the switch position?

Yes

>> Go To 10

No

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).
