B10A1–PANEL MODE DOOR 2 ACTUATOR PERFORMANCE (ATC) (CONTINUED)

3.

RUN ACTUATOR CALIBRATION TEST

With the scan tool, select System Tests and then select Actuator Calibration Test. When the test is complete, select
View DTCs.

Does the scan tool display any DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of all

HVAC related symptoms.

No

>> Go To 4

4.

CHECK MODE, BLEND & RECIRCULATION DOOR OPERATION

Start the engine.

Set the blower to high speed.

Operate each door in all positions in one direction and then in the opposite direction while monitoring the following:

•

For the Mode Doors, verify that air flows from each vent accordingly for the position selected on the A/C
Heater Control.

•

For the Blend Door, verify that the airflow air temperature changes accordingly for the temperature range
selected on the A/C Heater Control.

•

For the Recirculation Door, verify that the sound of the air flow get louder as the recirculation door opens to
bring in recirculated air or gets softer as the recirculation door closes to bring in fresh air.

Does each door operate properly?

Yes

>> The condition causing the fault has cleared at this time.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

No

>> Remove the door actuator of the affected door from the A/C Heater Housing Assembly. By hand,

attempt to rotate the actuator in both directions. Inspect the A/C Heater Housing for damage, for dis-
connected, missing, or broken linkage, and for broken or binding doors. Repair as necessary in accor-
dance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE).

24 - 224

HVAC - ELECTRICAL DIAGNOSTICS

WK

B10A2–LEFT BLEND DOOR CONTROL CIRCUIT/PERFORMANCE (ATC)

For a complete wiring diagram Refer to Section 8W.

Theory of Operation

The A/C Heater Control monitors the door driver circuits during actuator operation for shorts to ground, shorts to
battery, and shorts to other door driver circuits. If detected, the A/C Heater Control reports these types of faults as
Control Circuit/Performance DTCs. It is important to note that Control Circuit/Performance DTCs do not indicate
where or what type of short is present and that additional system testing is necessary to provide more details about
the reported fault.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the A/C Heater Control detects an excessive current draw on the (C266) Front Mode Door Driver circuit,
(C66) Front Mode Door Common Driver circuit, (C268) Recirculation Door Driver circuit, (C68) Recirculation
Door Common Driver circuit, (C255) Left Blend Door Driver circuit, (C55) Left Blend Door Common Driver cir-
cuit, (C61) Right Blend Door Driver circuit, (C161) Right Blend Door Common Driver circuit, (C139) Rear Mode
Door Driver circuit, or the (C939) Rear Mode Door Common Driver circuit while attempting to drive the Left
Blend Door Actuator.

Possible Causes

DOOR DRIVER CIRCUIT(S) SHORTED

NOTE: This DTC must be active for the results of this test to be valid. Do not perform this test if this DTC
is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

RUN THE ACTUATOR DTC DETECTION TEST

With the scan tool, erase HVAC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, select System Tests and then select Actuator DTC Detection. When the test is complete, select
View DTCs.

Repair

Diagnose and repair the DTC(s). If multiple DTCs are present, diagnose and repair all short high DTCs
before diagnosing short low DTCs. Refer to the Table of Contents in this Section for a complete list of
all HVAC related symptoms.

WK

HVAC - ELECTRICAL DIAGNOSTICS

24 - 225

B10A3–LEFT BLEND DOOR CONTROL CIRCUIT LOW (ATC)

24 - 226

HVAC - ELECTRICAL DIAGNOSTICS

WK

B10A3–LEFT BLEND DOOR CONTROL CIRCUIT LOW (ATC) (CONTINUED)

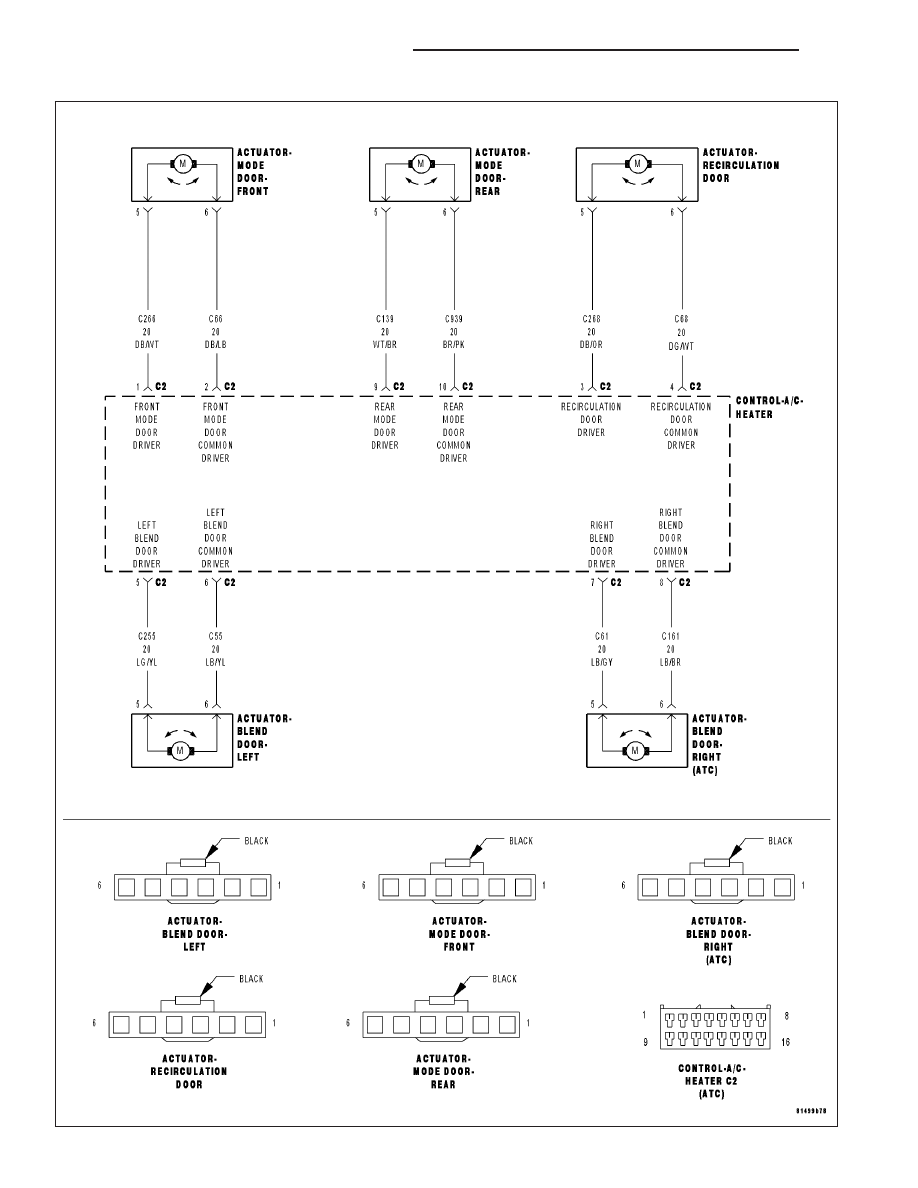

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C255) Left Blend Door Driver circuit or the (C55) Left Blend Door Common Driver circuit is shorted to
ground.

Possible Causes

(C255) LEFT BLEND DOOR DRIVER CIRCUIT SHORTED TO GROUND

(C55) LEFT BLEND DOOR COMMON DRIVER CIRCUIT SHORTED TO GROUND

(C255) LEFT BLEND DOOR DRIVER CIRCUIT SHORTED TO (C55) LEFT BLEND DOOR COMMON DRIVER
CIRCUIT

(C255) LEFT BLEND DOOR DRIVER CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

(C55) LEFT BLEND DOOR COMMON DRIVER CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

LEFT BLEND DOOR ACTUATOR

A/C HEATER CONTROL

Diagnostic Test

1.

CHECK THE (C255) LEFT BLEND DOOR DRIVER CIRCUIT & THE (C55) LEFT BLEND DOOR COMMON
DRIVER CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control C2 harness connector.

Measure the resistance of the (C255) Left Blend Door Driver circuit
between ground and the A/C Heater Control C2 harness connector.

Measure the resistance of the (C55) Left Blend Door Common Driver
circuit between ground and the A/C Heater Control C2 harness con-
nector.

Is the resistance below 10k ohms on either circuit?

Yes

>> Repair the circuit(s) with a resistance below 10k ohms for

a short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 2
