Jeep Grand Cherokee WK. Manual - part 1696





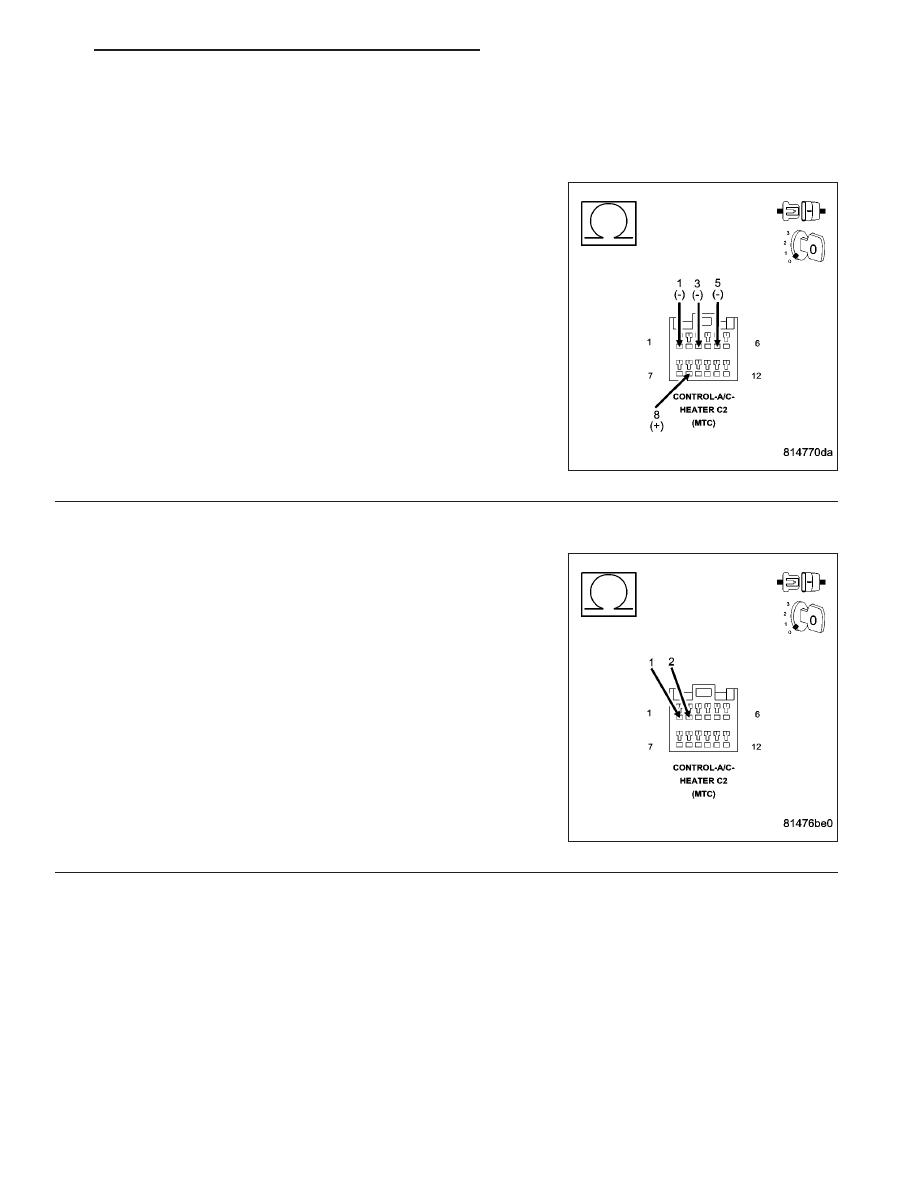

61–COMMON DOOR DRIVER CIRCUIT SHORTED TO GROUND (MTC) (CONTINUED)

3.

CHECK THE (C939) REAR MODE DOOR COMMON DRIVER CIRCUIT FOR A SHORT TO THE (C266)
FRONT MODE DOOR DRIVER CIRCUIT, (C255) LEFT BLEND DOOR DRIVER CIRCUIT, (C55) LEFT BLEND
DOOR COMMON DRIVER CIRCUIT, (C268) RECIRCULATION DOOR DRIVER CIRCUIT, & THE (C68)
RECIRCULATION DOOR COMMON DRIVER CIRCUIT

Measure the resistance between the (C939) Rear Mode Door Com-
mon Driver circuit and the (C266) Front Mode Door Driver circuit,
(C255) Left Blend Door Driver circuit, (C55) Left Blend Door Common
Driver circuit, (C268) Recirculation Door Driver circuit, and the (C68)
Recirculation Door Common Driver circuit in the A/C Heater Control
C2 harness connector.

Is the resistance below 10k ohms on any of the circuits?

Yes

>> Repair all circuits with a resistance below 10k ohms for a

short to the (C939) Rear Mode Door Common Driver cir-
cuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 4

4.

CHECK THE (C55) LEFT BLEND DOOR COMMON DRIVER CIRCUIT FOR A SHORT TO THE (C266)
FRONT MODE DOOR DRIVER CIRCUIT, (C139) REAR MODE DOOR DRIVER CIRCUIT, (C268)
RECIRCULATION DOOR DRIVER CIRCUIT, & THE (C68) RECIRCULATION DOOR COMMON DRIVER
CIRCUIT

Measure the resistance between the (C55) Left Blend Door Common
Driver circuit and the (C266) Front Mode Door Driver circuit, (C139)
Rear Mode Door Driver circuit, (C268) Recirculation Door Driver cir-
cuit, and the (C68) Recirculation Door Common Driver circuit in the
A/C Heater Control C2 harness connector.

Is the resistance below 10k ohms on any of the circuits?

Yes

>> Repair all circuits with a resistance below 10k ohms for a

short to the (C55) Left Blend Door Common Driver circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 5

24 - 132

HVAC - ELECTRICAL DIAGNOSTICS

WK

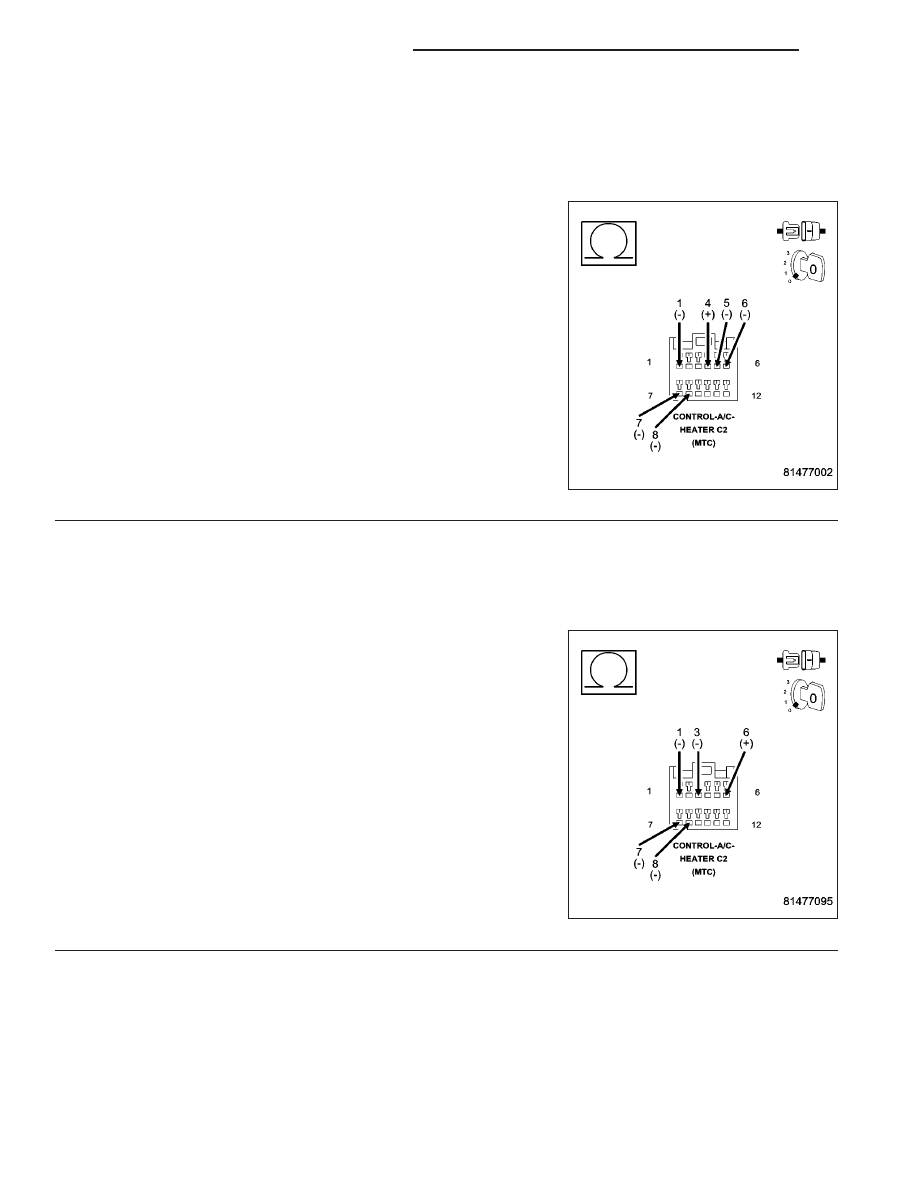

61–COMMON DOOR DRIVER CIRCUIT SHORTED TO GROUND (MTC) (CONTINUED)

5.

CHECK THE (C68) RECIRCULATION DOOR COMMON DRIVER CIRCUIT FOR A SHORT TO THE (C266)
FRONT MODE DOOR DRIVER CIRCUIT, (C139) REAR MODE DOOR DRIVER CIRCUIT, & THE (C255)
LEFT BLEND DOOR DRIVER CIRCUIT

Measure the resistance between the (C68) Recirculation Door Com-
mon Driver circuit and the (C266) Front Mode Door Driver circuit,
(C139) Rear Mode Door Driver circuit, and the (C255) Left Blend Door
Driver circuit in the A/C Heater Control C2 harness connector.

Is the resistance below 10k ohms on any of the circuits?

Yes

>> Repair all circuits with a resistance below 10k ohms for a

short to the (C68) Recirculation Door Common Driver cir-
cuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Go To 6

6.

CHECK THE FRONT MODE DOOR ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C66) Front Mode Door Common
Driver Circuit and the (C266) Front Mode Door Driver circuit in the A/C
Heater Control C2 harness connector.

Is the resistance below 30.0 ohms?

Yes

>> Go To 7

No

>> Go To 8

WK

HVAC - ELECTRICAL DIAGNOSTICS

24 - 133

61–COMMON DOOR DRIVER CIRCUIT SHORTED TO GROUND (MTC) (CONTINUED)

7.

CHECK THE (C66) FRONT MODE DOOR COMMON DRIVER CIRCUIT FOR A SHORT TO THE (C266)
FRONT MODE DOOR DRIVER CIRCUIT

Disconnect the Front Mode Door Actuator harness connector.

Measure the resistance between the (C66) Front Mode Door Common
Driver Circuit and the (C266) Front Mode Door Driver circuit in the A/C
Heater Control C2 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C66) Front Mode Door Common Driver Circuit

for a short to the (C266) Front Mode Door Driver circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Replace the Front Mode Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

8.

CHECK THE REAR MODE DOOR ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C939) Rear Mode Door Com-
mon Driver Circuit and the (C139) Rear Mode Door Driver circuit in the
A/C Heater Control C2 harness connector.

Is the resistance below 30.0 ohms?

Yes

>> Go To 9

No

>> Go To 10

24 - 134

HVAC - ELECTRICAL DIAGNOSTICS

WK

61–COMMON DOOR DRIVER CIRCUIT SHORTED TO GROUND (MTC) (CONTINUED)

9.

CHECK THE (C939) REAR MODE DOOR COMMON DRIVER CIRCUIT FOR A SHORT TO THE (C139)
REAR MODE DOOR DRIVER CIRCUIT

Disconnect the Rear Mode Door Actuator harness connector.

Measure the resistance between the (C939) Rear Mode Door Com-
mon Driver Circuit and the (C139) Rear Mode Door Driver circuit in the
A/C Heater Control C2 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C939) Rear Mode Door Common Driver Circuit

for a short to the (C139) Rear Mode Door Driver circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

No

>> Replace the Rear Mode Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

10.

CHECK THE LEFT BLEND DOOR ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C55) Left Blend Door Common
Driver Circuit and the (C255) Left Blend Door Driver circuit in the A/C
Heater Control C2 harness connector.

Is the resistance below 30.0 ohms?

Yes

>> Go To 11

No

>> Go To 12

WK

HVAC - ELECTRICAL DIAGNOSTICS

24 - 135
