Jeep Grand Cherokee WK. Manual - part 1648

Fig.

62

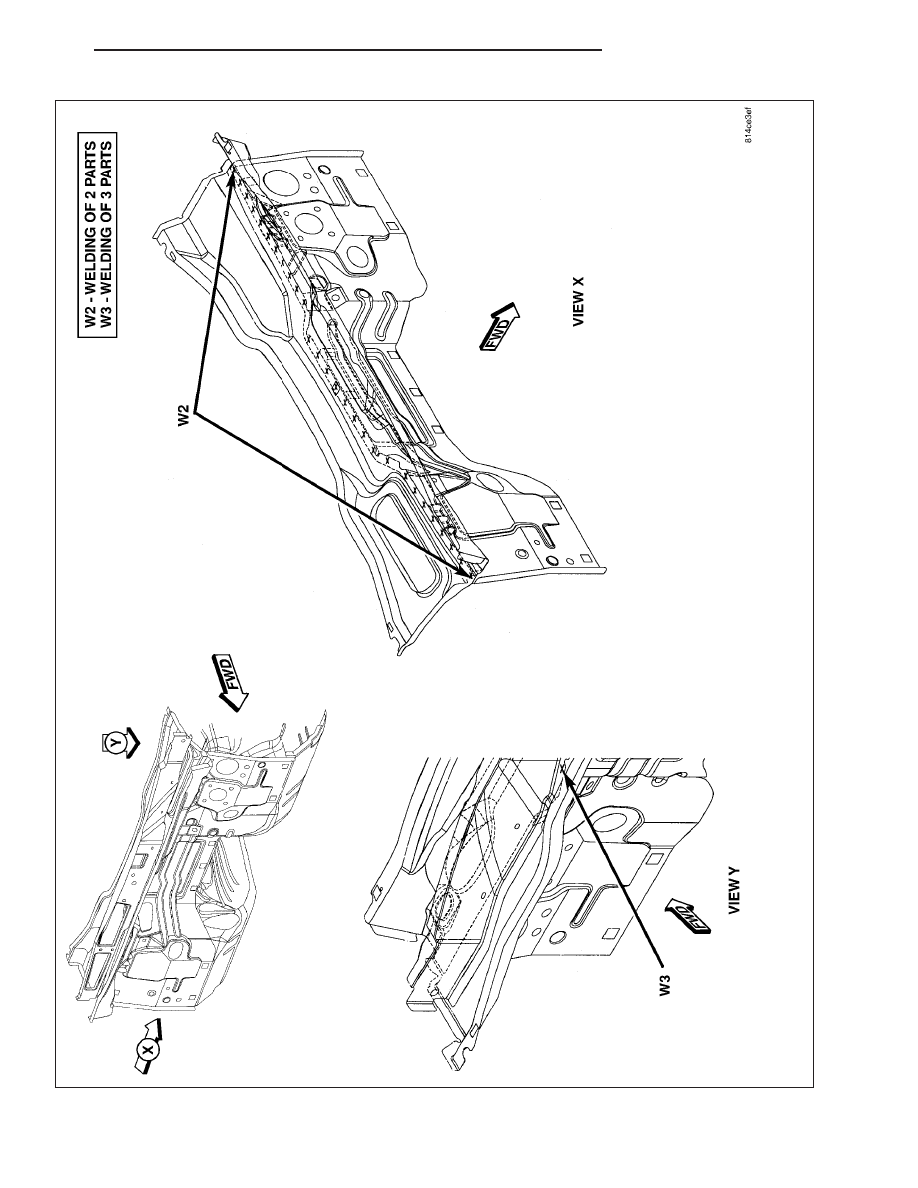

FRONT

FLOOR/DASH/PLENUM

(1

OF

2)

23 - 250

BODY STRUCTURE

WK

Fig.

63

FRONT

FLOOR/DASH/PLENUM

(2

OF

2)

WK

BODY STRUCTURE

23 - 251

Fig. 64 REAR FLOOR (1 OF 2)

Fig. 65 REAR FLOOR (2 OF 2)

23 - 252

BODY STRUCTURE

WK

Fig. 66 REAR RAILS (1 OF 8)

Fig. 67 REAR RAILS (2 OF 8)

WK

BODY STRUCTURE

23 - 253
