Jeep Grand Cherokee WK. Manual - part 1637





Fig. 5 REAR DOOR OPENING

Fig. 6 WINDSHIELD OPENING

23 - 206

BODY STRUCTURE

WK

SEALER LOCATIONS

SPECIFICATIONS

SEALER LOCATIONS

Index

DESCRIPTION

FIGURE

DASH PANEL/LOWER PLENUM

7

DASH PANEL/FRONT FLOOR PAN

8

COWL SIDE/LOWER PLENUM (UNDERSIDE)

9

COWL SIDE/DASH PANEL/SILL

10

FRONT FLOOR PAN/REAR FLOOR PAN

10

REAR FLOOR PAN/SILL/PARKING BRAKE

12

D- PILLAR GUSSET

13

FLOOR PAN/SILL/PARKING BRAKE

14

REAR WHEELHOUSE - RIGHT SIDE

15

REAR WHEELHOUSE - LEFT SIDE

16

D- PILLAR/REAR HEADER

17

TAIL LAMP CAN/BODY SIDE EXTENSION

18

STEERING COLUMN BRACKET

19

FLOOR PAN SEALER PLUGS

20

D-PILLAR GUSSET SEALER PATCHES

21

COWL TOP SEALING PATCHES

22

REAR CROSSMEMBER SEALER PATCHES

23

TAIL LAMP CAN SEALER PATCHES

24

WK

BODY STRUCTURE

23 - 207

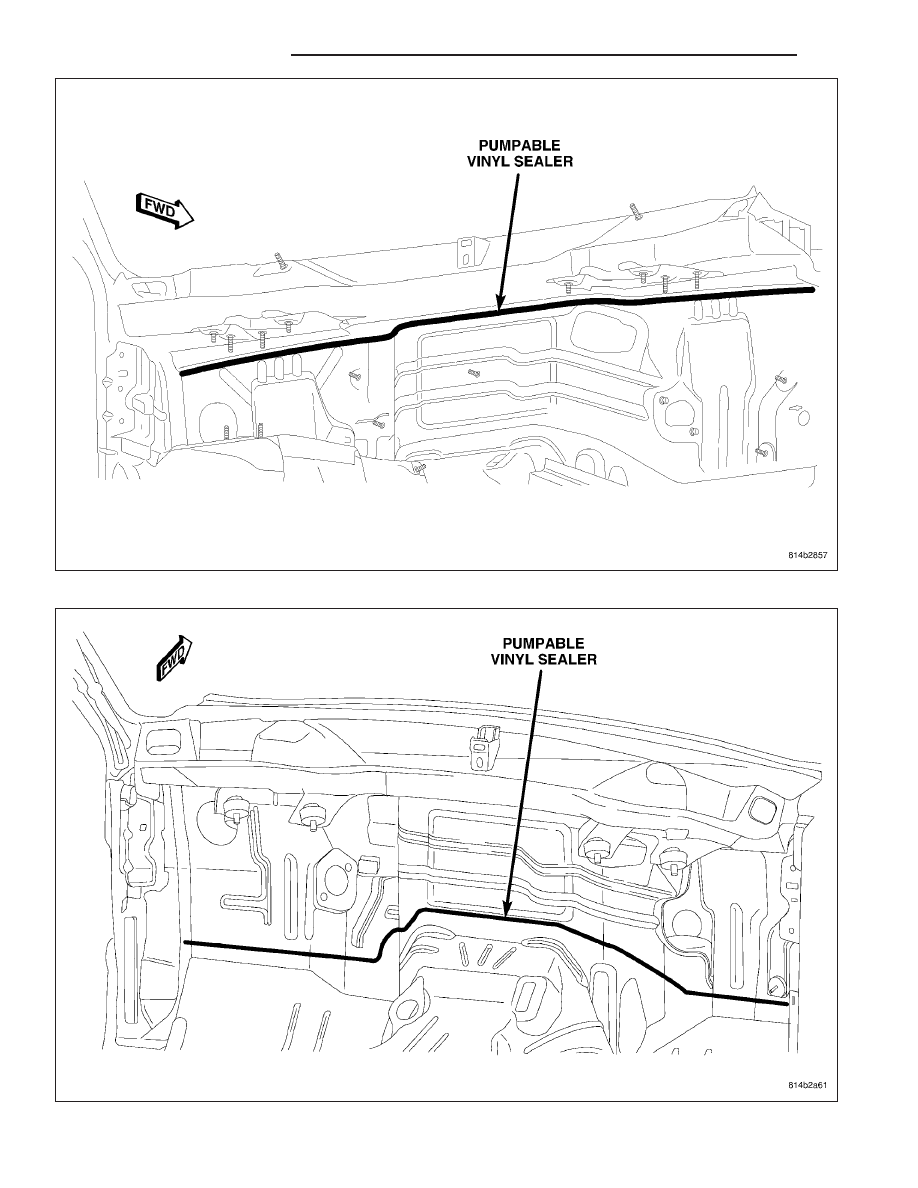

Fig. 7 DASH PANEL/LOWER PLENUM

Fig. 8 DASH PANEL/FRONT FLOOR PAN

23 - 208

BODY STRUCTURE

WK

Fig. 9 COWL SIDE/LOWER PLENUM (UNDERSIDE)

Fig. 10 COWL SIDE/DASH PANEL/SILL

WK

BODY STRUCTURE

23 - 209
