7. Remove the front (2) and rear (4) fasteners.

8. With the aid of a helper, support the sunroof and remove the fasteners (3) attaching sunroof assembly to roof

panel.

9. Remove the sunroof from vehicle.

23 - 182

SUNROOF - SERVICE INFORMATION

WK

INSTALLATION

WARNING: The Excessive Force Limitation (EFL) feature must be calibrated any time a sunroof motor/mod-
ule is replaced with a new component. Failure to perform this procedure could result in vehicle damage
and/or personal injury. (Refer to 8 - ELECTRICAL/POWER TOP/MOTOR - STANDARD PROCEDURE - EXCES-
SIVE FORCE LIMITATION (EFL) CALIBRATION) for the appropriate procedure.

1. Verify that glass panel is loose and slightly retracted.

2. Raise sunroof module assembly and guide it carefully into position.

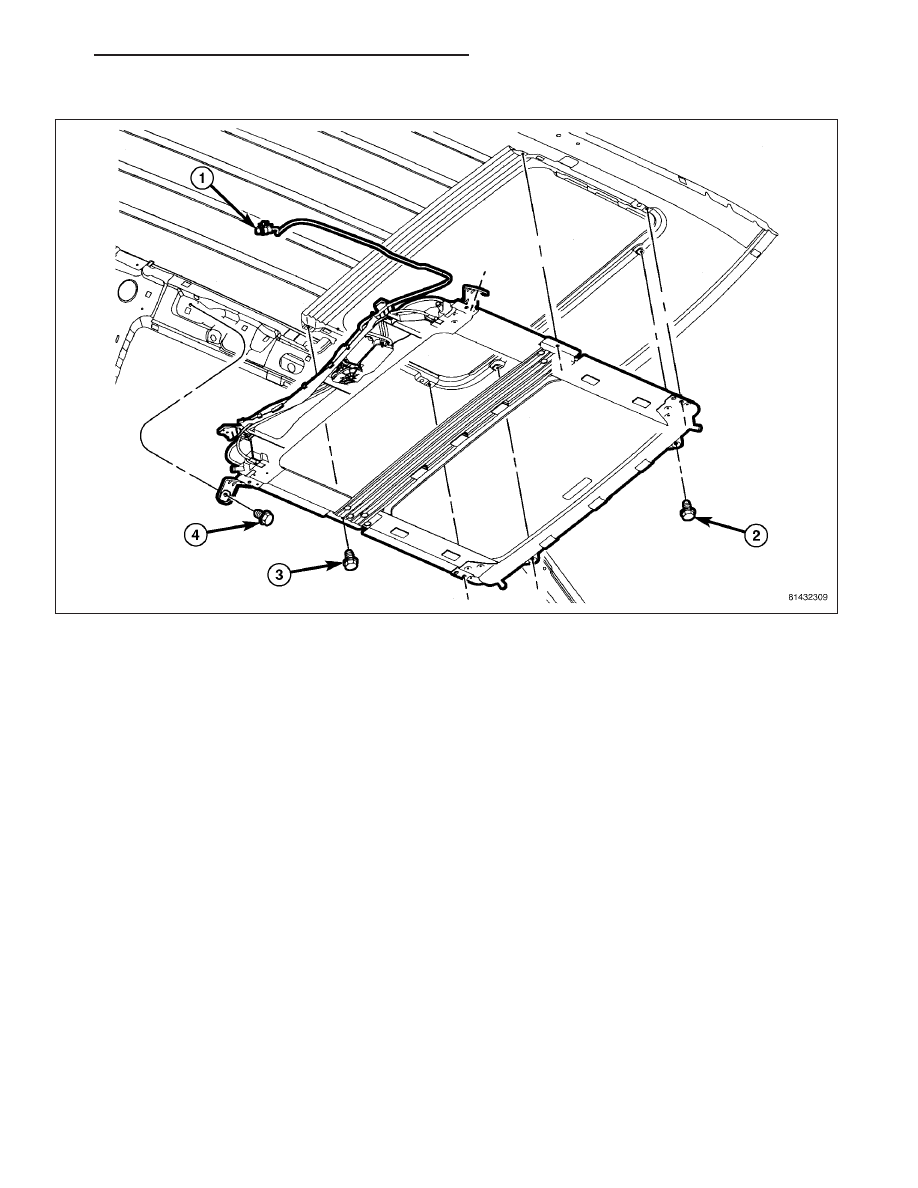

3. Hand start the eight screws (2), (3) and (4).

4. Position special tool # 9582 pins through the locating holes and confirm the module assembly is properly aligned.

5. Tighten the eight attaching screws to 9 N·m (80 in. lbs.) and remove the special tool.

WK

SUNROOF - SERVICE INFORMATION

23 - 183

6. Install the DVD support bracket (3), if equipped.

7. Install the bolts (2) and tighten to 9 N·m (80 in.

lbs.).

8. Install the bolts (1) and tighten to 10 N·m (85 in.

lbs.).

9. Connect the electrical connector (2) and seat the

three support clips (1) fully.

10. Connect the front (1) and rear (2) drain tubes to

the sunroof.

11. Adjust the sunroof glass. (Refer to 23 - BODY/

SUNROOF/GLASS PANEL - ADJUSTMENTS)

12. Connect battery negative cable.

13. Install the vehicle headliner, (Refer to 23 - BODY/

INTERIOR/HEADLINER - INSTALLATION).

14. Perform the sunroof position calibration, (Refer to

8 - ELECTRICAL/POWER TOP/MOTOR - STAN-
DARD PROCEDURE - SUNROOF POSITION
CALIBRATION).

15. Perform the Excessive Force Limitation (EFL) cal-

ibration, (Refer to 8 - ELECTRICAL/POWER TOP/
MOTOR

-

STANDARD

PROCEDURE

-

EXCESSIVE FORCE LIMITATION (EFL) CALI-
BRATION).

16. Verify proper operation of the power sunroof

system.

23 - 184

SUNROOF - SERVICE INFORMATION

WK

CHANNEL-DRAIN

REMOVAL

1. Remove glass panel (2). (Refer to 23 - BODY/

SUNROOF/GLASS PANEL - REMOVAL)

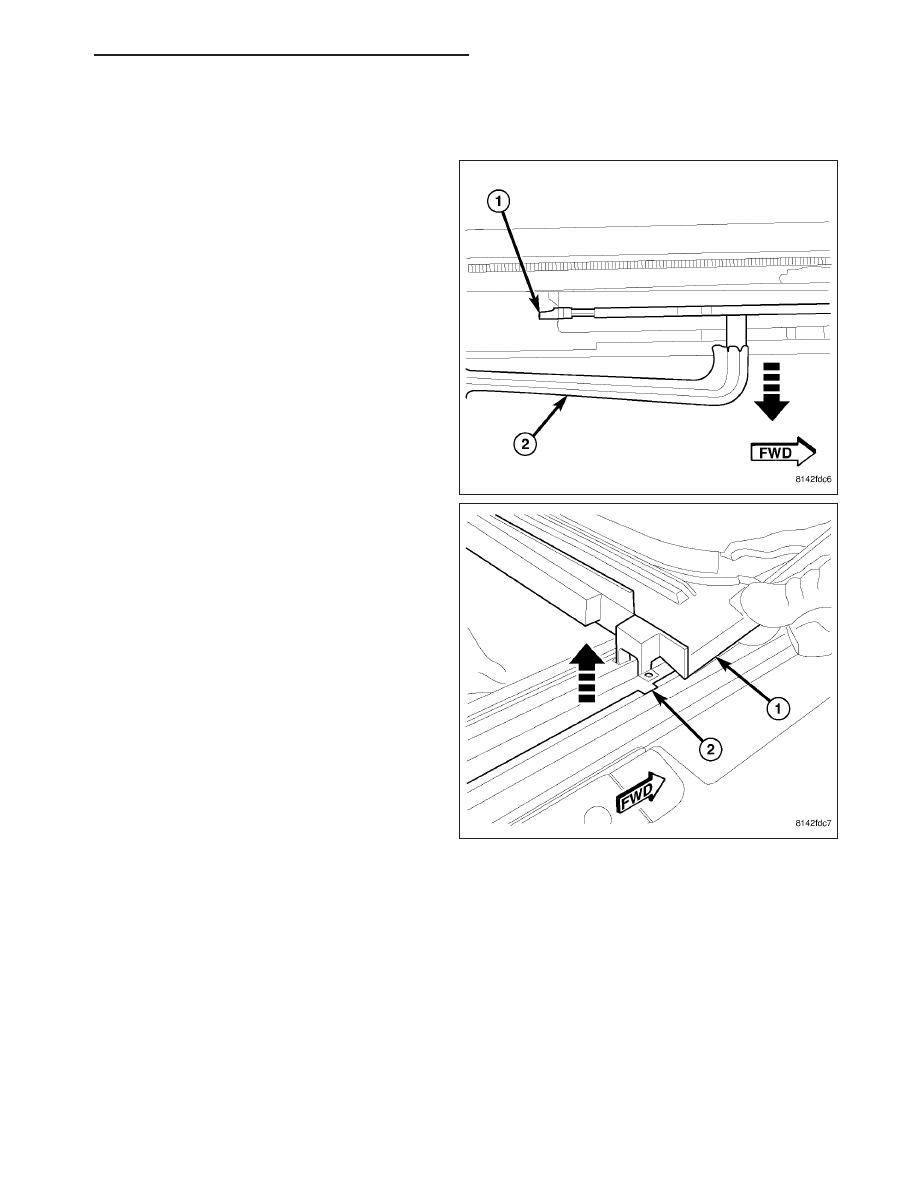

2. Separate the drain channel arms (2) from the guide

mechanisms (1) one at a time.

CAUTION: Do not pry the channel arms apart at
the same time or you could break the drain
channel.

3. Carefully slide the drain channel (1) forward to the

notches (2) in the frame and remove from the
vehicle.
