2. Squeeze the towel bar together and pull the towel

bar out of the left and right seat tracks.

3. Remove the bolts (1 & 4), nuts (6) and spacers (2)

and separate the side member assembly (3) from
the length adjuster assembly (5).

23 - 150

SEATS

WK

INSTALLATION

Power

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

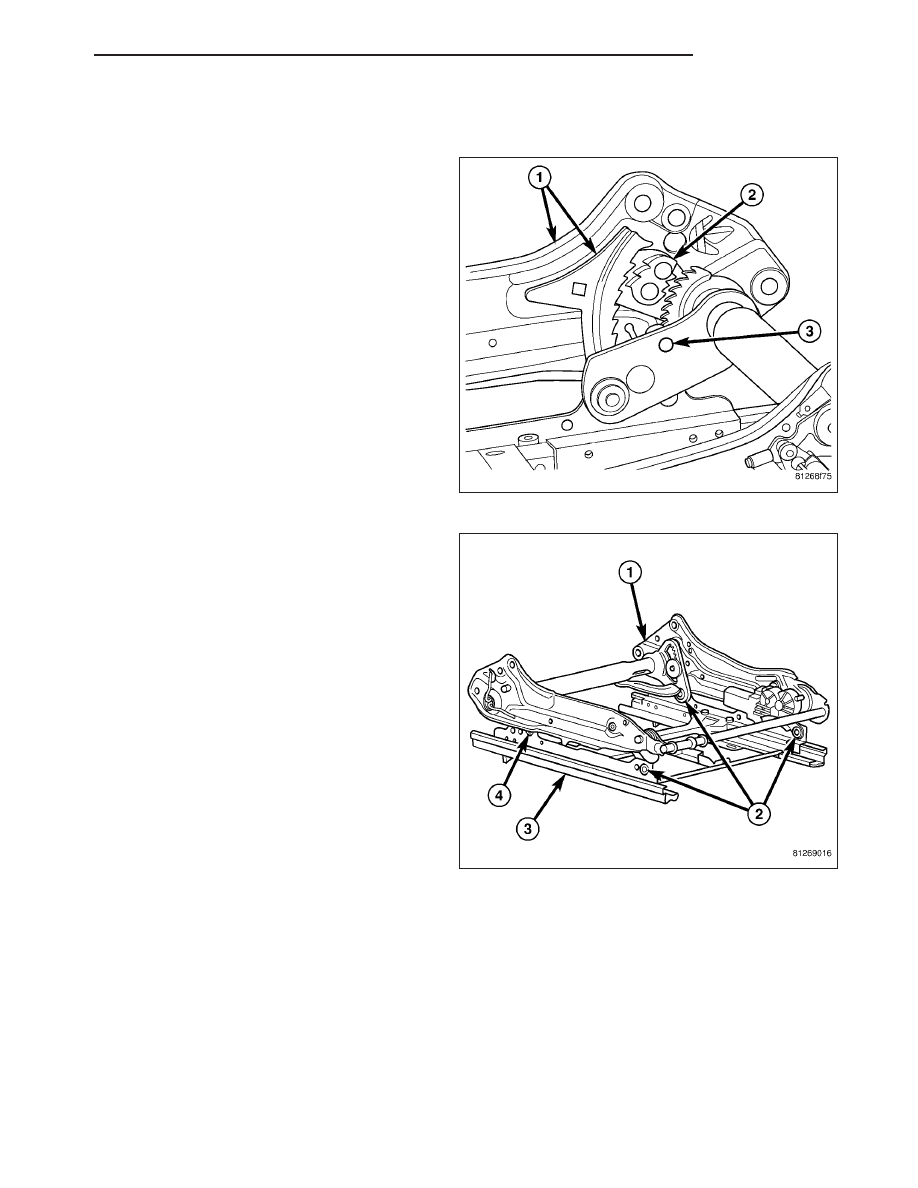

WARNING: A SEAT STRUCTURE THAT HAS SEEN
SIGNIFICANT LOAD MAY HAVE THE LOCKING
MECHANISM ACTIVATED AND MAY EXHIBIT THE
FOLLOWING SYMPTOMS:

•

LOCKING PAWL (2) LOOSE

•

LOCKING PAWL (2) ENGAGED INTO THE SEAT
FRAME SIDEMEMBER (1)

•

HEIGHT ADJUSTER ONLY WORKS ON OUT-
BOARD SIDE

•

BROKEN OR MISSING SHEAR PIN (3)

IF ANY ONE OR MORE OF THESE SYMPTOMS
EXIST REPLACE THE HEIGHT ADJUSTER ASSEM-
BLY. DO NOT ATTEMPT ANY REPAIRS. FAILURE
TO FOLLOW THESE INSTRUCTIONS MAY RESULT
IN PERSONAL INJURY OR DEATH.

2. Install the seat risers. (Refer to 23 - BODY/SEATS/

SEAT RISER - INSTALLATION)

3. Position the height adjuster assembly (1) onto the

length adjuster assembly (3) and install the nuts,
bolts and spacers on the inboard side.

NOTE: Bolts (2) and (4) are different and need to
be installed into the correct positions.

4. Tighten the bolts to 21 N·m (15 ft. lbs.).

5. Install the seat cushion and install the seat. (Refer

to 23 - BODY/SEATS/SEAT CUSHION COVER -
INSTALLATION)

WK

SEATS

23 - 151

Manual

1. Install the seat risers. (Refer to 23 - BODY/SEATS/

SEAT RISER - INSTALLATION)

2. Position the side member assembly (3) onto the

length adjuster assembly (5) and install the nuts
(6), bolts (1 & 4) and spacers (2) on the inboard
side.

3. Tighten the bolts to 42 N·m (31 ft. lbs.).

4. Squeeze the towel bar together and insert the ends

into the bushings on both tracks.

5. Install the spring clip.

6. Install the seat cushion and install the seat. (Refer

to 23 - BODY/SEATS/SEAT CUSHION COVER -
INSTALLATION)

23 - 152

SEATS

WK

CUSHION/COVER-SEAT BACK - FRONT

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Remove the front seat. (Refer to 23 - BODY/

SEATS/SEAT - FRONT - REMOVAL)

3. Remove the lumbar and recliner handles (1).

4. Remove the screws and remove the side shields

(2).

5. Remove the belt buckle.

6. Remove the seat back bolts from both sides.
