C1222-BRAKE PEDAL TRAVEL SENSOR/BRAKE PRESSURE SENSOR
CORRELATION

5 - 274

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C1222-BRAKE PEDAL TRAVEL SENSOR/BRAKE PRESSURE SENSOR CORRELATION (CONTINUED)

For the Anti-Lock Brake System circuit diagram. (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
With the ignition on.

•

Set Condition:
When the Anti-Lock Brake Module indicates that the Brake Pressure Sensor Signal is not plausible.

Possible Causes

TERMINAL/CONNECTOR/WIRING HARNESS DAMAGE

AIR IN BRAKE SYSTEM/WORN MECHANICAL COMPONENTS

(B83) BRAKE PRESSURE SENSOR SUPPLY CIRCUIT SHORTED TO VOLTAGE, GROUND, OR OPEN

(B986) BRAKE PRESSURE SENSOR RETURN CIRCUIT OPEN

(B84) BRAKE PRESSURE SENSOR SIGNAL CIRCUIT OPEN

(B84) BRAKE PRESSURE SENSOR SIGNAL AND (B83) BRAKE PRESSURE SENSOR SUPPLY CIRCUITS
SHORTED TOGETHER

(B84) BRAKE PRESSURE SENSOR SIGNAL AND (B986) BRAKE PRESSURE SENSOR RETURN CIRCUITS
SHORTED TOGETHER

(D45) STOP LAMP INHIBIT RELAY CONTROL CIRCUIT

ANTI-LOCK BRAKE MODULE

Diagnostic Test

1.

CHECK FOR A DTC C1222-BRAKE PEDAL TRAVEL SENSOR/BRAKE PRESSURE SENSOR
CORRELATION

NOTE: If any of the following DTC’s are present they must be repaired before continuing.
Turn the ignition on.

With the scan tool, read and record DTC’s.

With the scan tool, read and record Freeze Fame information.

With the scan tool, erase DTC’s.

Start the engine.

Depress and release the brake pedal.

With the scan tool, read and record DTC’s.

Does the scan tool display: C1222-BRAKE PEDAL TRAVEL SENSOR/BRAKE PRESSURE SENSOR COR-
RELATION?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

Perform ABS VERIFICATION TEST - VER 1.

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 275

C1222-BRAKE PEDAL TRAVEL SENSOR/BRAKE PRESSURE SENSOR CORRELATION (CONTINUED)

2.

CHECK THE TERMINALS/CONNECTORS/WIRING HARNESS FOR DAMAGE

Check all related wiring for bruised, chafed, pierced, or partially broken wires.

Check all related connectors for broken, bent, pushed out, or corroded terminals.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK FOR AIR IN BRAKE SYSTEM AND WORN MECHANICAL COMPONENTS

NOTE: Before continuing the brake system must be bled to verify there is no air in the brake system.

NOTE: Visually inspect for worn brake linings, undersized rotors, binding or frozen calipers.

Was there any air in the brake system or base brake issues found?

Yes

>> Repair as needed.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

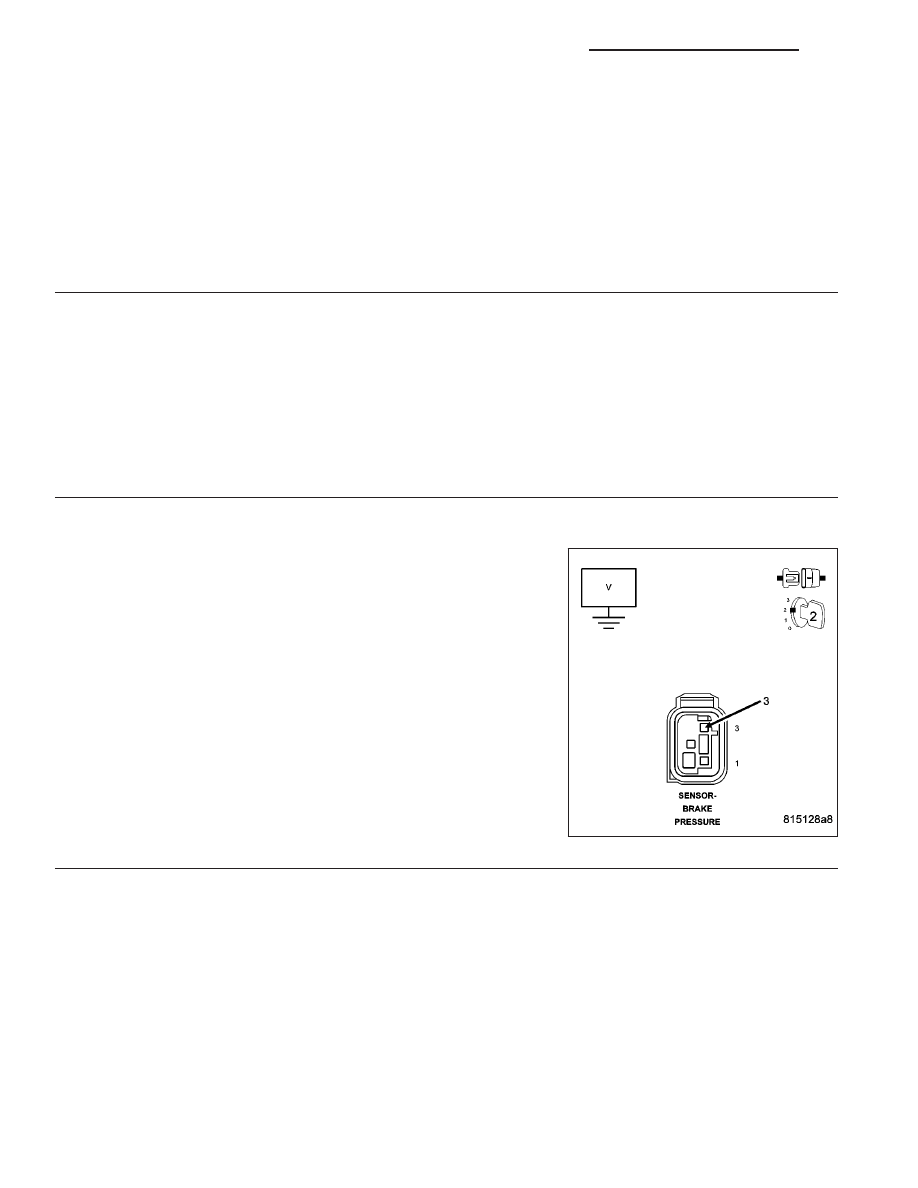

CHECK THE VOLTAGE ON THE (B83) BRAKE PRESSURE SENSOR SUPPLY CIRCUIT

Turn the ignition off.

Disconnect the Brake Pressure Sensor harness connector.

Turn the ignition on.

Measure the voltage of the (B83) Brake Pressure Sensor Supply cir-
cuit.

Is the voltage above 4 volts?

Yes

>> Go To 8

No

>> Go To 5

5 - 276

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C1222-BRAKE PEDAL TRAVEL SENSOR/BRAKE PRESSURE SENSOR CORRELATION (CONTINUED)

5.

CHECK THE (B83) BRAKE PRESSURE SENSOR SUPPLY CIRCUIT FOR SHORT TO GROUND

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Measure the resistance between ground and the (B83) Brake Pressure
Sensor Supply circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (B83) Brake Pressure Sensor Supply circuit for

a short to ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

CHECK THE (B83) BRAKE PRESSURE SENSOR SUPPLY CIRCUIT FOR SHORT TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (B83) Brake Pressure Sensor Supply cir-
cuit.

Is there any voltage present?

Yes

>> Repair the (B83) Brake Pressure Sensor Supply circuit for

a short to voltage.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 7
