8. Install the upper liftgate trim panel, (Refer to 23 - BODY/INTERIOR/LIFTGATE OPENING UPPER TRIM -

INSTALLATION).

9. Install the liftgate scuff plate, (Refer to 23 - BODY/INTERIOR/LIFTGATE SCUFF PLATE - INSTALLATION).

10. Position the locating tabs on the bottom of the upper C-pillar trim panel into the slots in the top of the quarter

trim panel.

11. Align the retaining tabs on the upper C-pillar trim panel with the retaining clips in the C-pillar and engage the

retaining tabs that secure the trim panel to the C-pillar.

12. Place the rear passenger seat in the upright position.

13. Install the rear passenger seat cushion, (Refer to 23 - BODY/SEATS/SEAT CUSHION - INSTALLATION).

14. Install the rear passenger door sill scuff plate, (Refer to 23 - BODY/INTERIOR/DOOR SILL SCUFF PLATE -

INSTALLATION).

15. If equipped, install the tonneau cover.

REAR VIEW MIRROR

REMOVAL

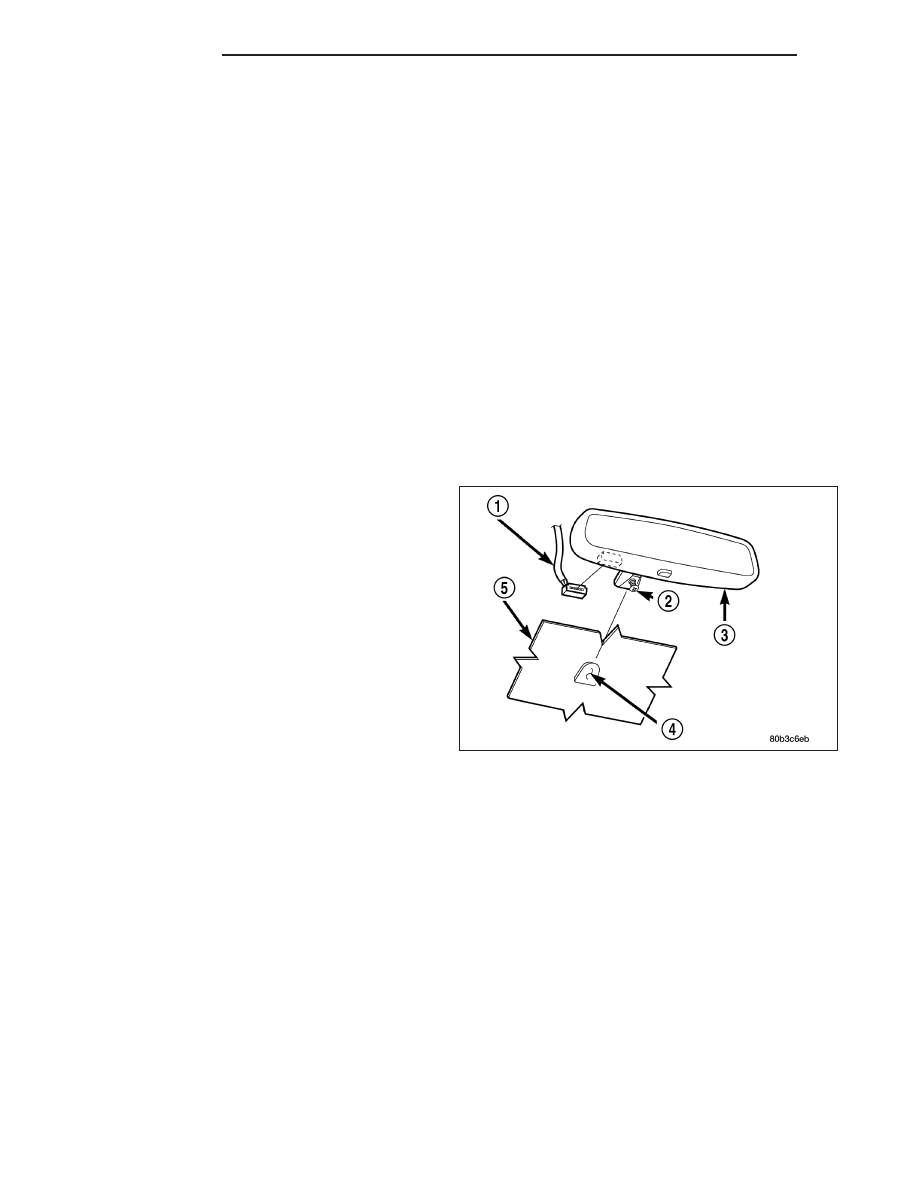

Without Smartbeam

1. If equipped, disconnect the mirror harness connec-

tor (1).

2. Loosen the setscrew (2) that secures the mirror

base (3) to the bracket (4) on the windshield (5).

3. Slide the mirror base upward and off of the bracket.

23 - 126

INTERIOR

WK

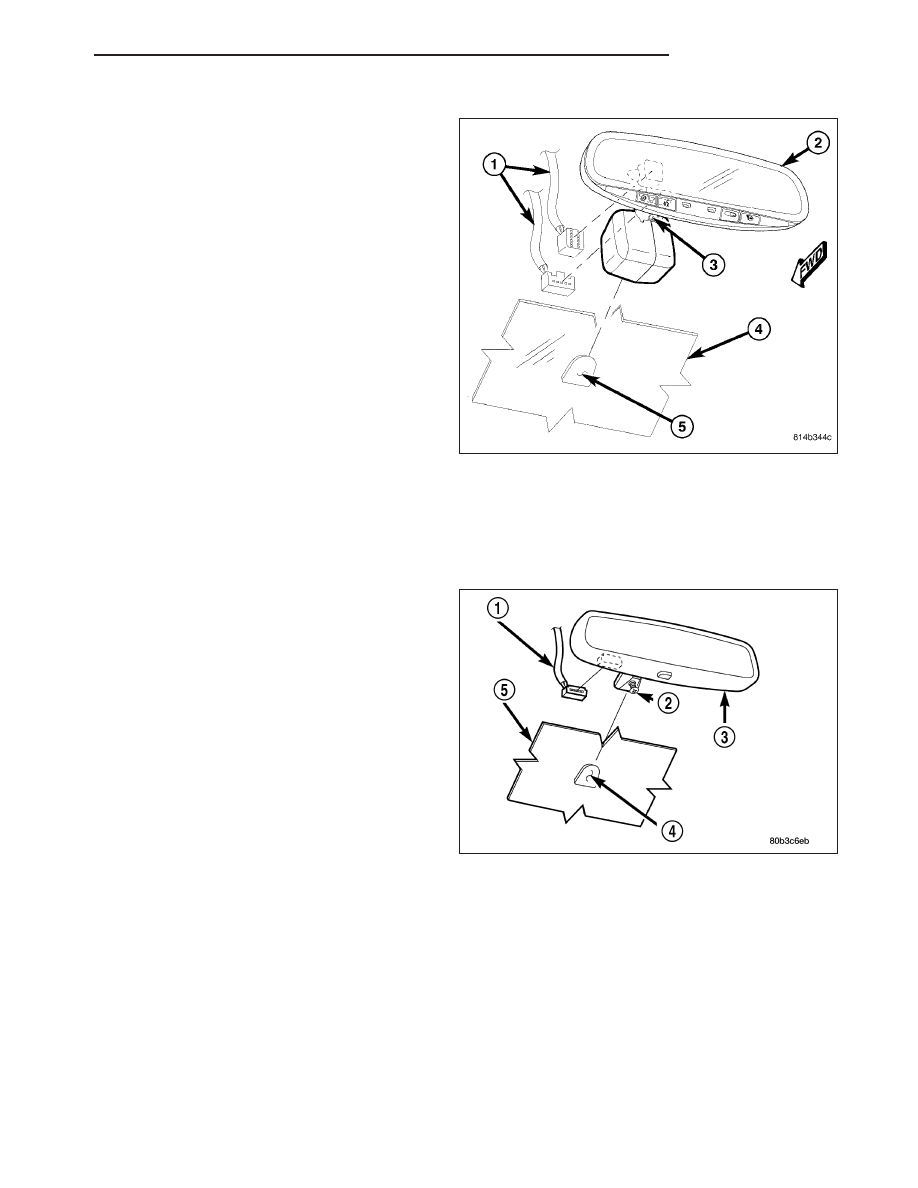

With Smartbeam

1. Disconnect mirror harness connectors (1).

2. Loosen the setscrew (3) that secures the mirror

base (2) to the bracket (5) on the windshield (4).

3. Slide the mirror base upward and off of the bracket.

INSTALLATION

INSTALLATION - REAR VIEW MIRROR

Without Smartbeam

1. Position the mirror base (3) on the bracket (4) on

the windshield (5) and slide the mirror base down-
ward onto the bracket.

2. Tighten the setscrew (2) to 1 N·m (15 in. lbs.).

3. If equipped, connect mirror harness connector (1).

WK

INTERIOR

23 - 127

With Smartbeam

1. Position the mirror base (2) on the bracket (5) on

the windshield (4) and slide the mirror base down-
ward onto the bracket.

2. Tighten the setscrew (3) to 1 N·m (15 in. lbs.).

3. Connect mirror harness connectors (1).

NOTE: Failure to calibrate the Smartbeam camera
may diminish system performance and cause
Diagnostic Trouble Codes (DTCs) to set.

4. Perform the Smartbeam System Calibration Proce-

dure, (Refer to 8 - ELECTRICAL/LAMPS/LIGHT-
ING - EXTERIOR/SMARTBEAM - STANDARD
PROCEDURE).

INSTALLATION - REAR VIEW MIRROR SUPPORT BRACKET

1. Mark the position for the mirror bracket on the outside of the windshield glass with a wax pencil.

2. Clean the bracket contact area on the glass. Use a mild powdered cleanser on a cloth saturated with isopropyl

(rubbing) alcohol. Finally, clean the glass with a paper towel dampened with alcohol.

3. Sand the surface on the support bracket with fine grit-sandpaper. Wipe the bracket surface clean with a paper

towel.

4. Apply accelerator to the surface on the bracket according to the following instructions:

a. Crush the vial to saturate the felt applicator.

b. Remove the paper sleeve.

c. Apply accelerator to the contact surface on the bracket.

d. Allow the accelerator to dry for five minutes.

e. Do not touch the bracket contact surface after the accelerator has been applied.

5. Apply adhesive accelerator to the bracket contact surface on the windshield glass. Allow the accelerator to dry

for one minute. Do not touch the glass contact surface after the accelerator has been applied.

6. Install the bracket according to the following instructions:

a. Apply one drop of adhesive at the center of the bracket contact-surface on the windshield glass.

b. Apply an even coat of adhesive to the contact surface on the bracket.

c. Align the bracket with the marked position on the windshield glass.

d. Press and hold the bracket in place for at least one minute.

NOTE: Verify that the mirror support bracket is correctly aligned, because the adhesive will cure rapidly.

7. Allow the adhesive to cure for 8-10 minutes. Remove any excess adhesive with an alcohol-dampened cloth.

8. Allow the adhesive to cure for an additional 8-10 minutes before installing the mirror.

NOTE: Failure to calibrate the Smartbeam camera may diminish system performance and cause Diagnostic
Trouble Codes (DTCs) to set.

9. If equipped, perform the Smartbeam System Calibration Procedure after installing the mirror, (Refer to 8 - ELEC-

TRICAL/LAMPS/LIGHTING - EXTERIOR/SMARTBEAM - STANDARD PROCEDURE).

23 - 128

INTERIOR

WK

SUN VISOR

REMOVAL

1. Remove the two screws that secure the sun visor to the roof panel and remove the sun visor from the headliner.

2. If equipped, disconnect the illuminated vanity mirror wire harness connector.

INSTALLATION

1. If equipped, connect the illuminated vanity mirror wire harness connector.

2. Position the sun visor on the headliner and install the two screws that secure the sun visor to the roof panel.

Tighten the screws to 2.2 N·m (20 in. lbs.).

SUN VISOR SUPPORT

REMOVAL

1. Remove the screw that secures the sun visor support to the roof panel and remove the support from the

headliner.

INSTALLATION

1. Position the sun visor support on the headliner and install the screw that secures the support to the roof panel.

Tighten the screw to 2.2 N·m (20 in. lbs.).

WK

INTERIOR

23 - 129
