6. Remove the upper B-pillar trim panel, (Refer to 23

-

BODY/INTERIOR/B-PILLAR

UPPER

TRIM

-

REMOVAL).

7. Open the access door on the lower B-pillar trim

panel.

8. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the lower B-pillar trim
panel to the B-pillar.

9. Remove the seat belt from the lower B-pillar trim

panel

through

the

access

door

opening

and

remove the trim panel.

INSTALLATION

1. Route the seat belt through the access door open-

ing in the lower B-pillar trim panel.

2. Position the lower B-pillar trim panel to the B-pillar

and engage the retaining tabs that secure the trim
panel to the B-pillar.

23 - 110

INTERIOR

WK

3. Install the upper B-pillar trim panel, (Refer to 23 -

BODY/INTERIOR/B-PILLAR

UPPER

TRIM

-

INSTALLATION).

4. Position the seat belt lower anchor to the mounting

hole on the outboard side of the front seat cushion
frame. Be certain that the seat belt webbing
between the turning loop and the lower anchor is
not twisted.

5. Install the screw (2) that secures the lower anchor

to the seat. Tighten the screw to 39 N·m (29 ft.
lbs.).

6. Reinstall the lower anchor cover (1) onto the front

seat cushion outboard side shield.

WK

INTERIOR

23 - 111

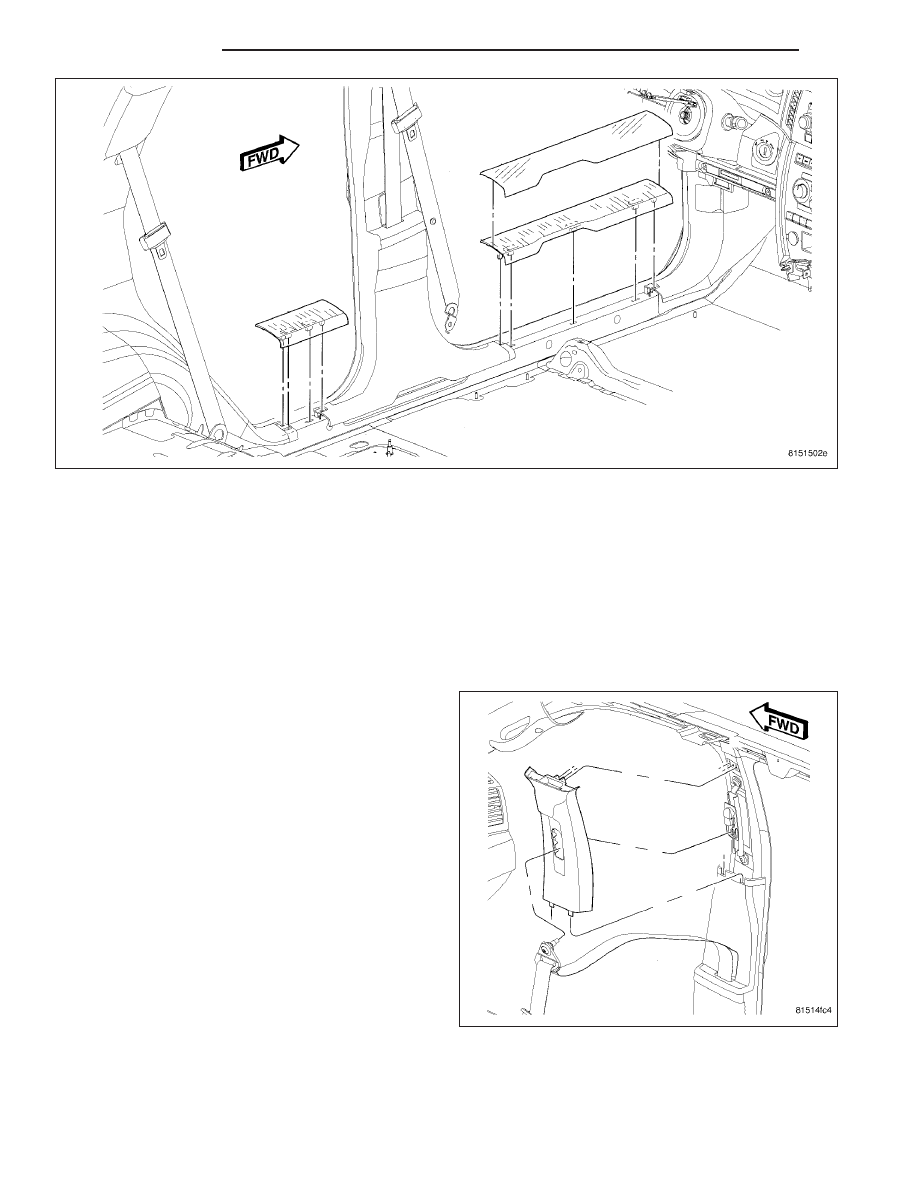

7. Position the seat belt aside and close the access door on the lower B-pillar trim panel.

8. Install the rear door sill scuff plate, (Refer to 23 - BODY/INTERIOR/DOOR SILL SCUFF PLATE - INSTALLA-

TION).

9. Install the front door sill scuff plate, (Refer to 23 - BODY/INTERIOR/DOOR SILL SCUFF PLATE -

INSTALLATION).

B-PILLAR UPPER TRIM

REMOVAL

1. Firmly grasp the lower end of the turning loop trim

cover on the upper B-pillar and pull it straight out to
unsnap it from the height adjuster, then lift the bot-
tom of the cover upward and pull outward to disen-
gage the upper tabs from the adjuster.

2. Remove the screw that secures the seat belt turn-

ing loop to the height adjuster.

3. Remove the seat belt turning loop from the height

adjuster and position the seat belt out of the way.

4. Using a trim stick C-4755 or equivalent, disengage

the retaining tabs that secure the upper B-pillar trim
panel to the B-pillar and remove the trim panel.

23 - 112

INTERIOR

WK

INSTALLATION

1. Position the upper B-pillar trim panel to the B-pillar

and engage the retaining tabs that secure the trim
panel to the B-pillar.

2. Position the seat belt turning loop onto the height

adjuster on the upper B-pillar. Be certain that the
seat belt webbing between the retractor and the
turning loop is not twisted.

3. Install the screw that secures the turning loop to

the height adjuster. Tighten the screw to 39 N·m
(29 ft. lbs.).

4. Insert the upper tabs of the turning loop trim cover

into the slots of the height adjuster on the upper
B-pillar, then lower the bottom of the cover and use
hand pressure to press firmly and evenly on the
cover until it snaps into place.

C-PILLAR UPPER TRIM

REMOVAL

1. Remove the bolts that secure the rear passenger seat cushion to the floor, (Refer to 23 - BODY/SEATS/SEAT

CUSHION - REMOVAL).

2. Position the rear passenger seat cushion to gain access to the bolt that secures the rear outboard seat belt lower

anchor and the rear seat back bracket to the rear floor panel.

3. Loosen the bolt that secures the rear outboard seat belt lower anchor and the rear seat back bracket to the rear

floor panel.

4. Disengage the lower anchor from the loosened bolt.

5. Using a trim stick C-4755 or equivalent, disengage the retaining tabs that secure the upper C-pillar trim panel to

the retaining clips in the C-pillar.

6. Remove the seat belt from the upper C-pillar trim panel through the slot provided and remove the upper C-pillar

trim panel.

INSTALLATION

1. Route the seat belt through the slot in the upper C-pillar trim panel.

2. Position the locating tabs on the bottom of the upper C-pillar trim panel into the slots in the top of the quarter trim

panel.

3. Align the retaining tabs on the upper C-pillar trim panel with the retaining clips in the C-pillar and engage the

retaining tabs that secure the trim panel to the C-pillar.

4. Engage the seat belt lower anchor under the loosened bolt that secures the lower anchor and the rear seat back

bracket to the rear floor panel. Be certain the seat belt webbing between the turning loop and the lower anchor
is not twisted.

5. Tighten the bolt that secures the lower anchor and the rear seat back bracket to the rear floor panel. Tighten the

bolt to 50 N·m (37 ft. lbs.).

6. Reinstall the rear seat cushion into the vehicle. (Refer to 23 - BODY/SEATS/REAR SEAT CUSHION -

INSTALLATION).
