60. Position the shifter bezel and seat fully.

61. Position the shifter bezel trim ring and seat fully.

23 - 106

INSTRUMENT PANEL

WK

INTERIOR

TABLE OF CONTENTS

page

page

INTERIOR

CAUTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

A-PILLAR TRIM/GRAB HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 108

ASSIST HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 108

B-PILLAR LOWER TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 110

B-PILLAR UPPER TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 113

C-PILLAR UPPER TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 113

CARPETS AND FLOOR MATS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 114

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 114

COWL TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 115

D-PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 117

DOOR SILL SCUFF PLATE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 118

FLOOR CONSOLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 120

HEADLINER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 122

LIFTGATE OPENING UPPER TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 123

LIFTGATE SCUFF PLATE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 124

LOAD FLOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 124

QUARTER TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 125

REAR VIEW MIRROR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

INSTALLATION

INSTALLATION - REAR VIEW MIRROR

. . . . 127

INSTALLATION - REAR VIEW MIRROR

SUPPORT BRACKET . . . . . . . . . . . . . . . . . . 128

SUN VISOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 129

SUN VISOR SUPPORT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 129

INTERIOR

CAUTION

CAUTION:: Do not attempt to remove interior trim panels or moldings without first removing the necessary
adjacent trim panels or moldings. To avoid damaging the trim panels, ensure that all the fasteners are
removed or disengaged before attempting to remove interior trim panels or moldings. Trim panels are
somewhat flexible but can be damaged if handled improperly.

WK

INTERIOR

23 - 107

A-PILLAR TRIM/GRAB HANDLE

REMOVAL

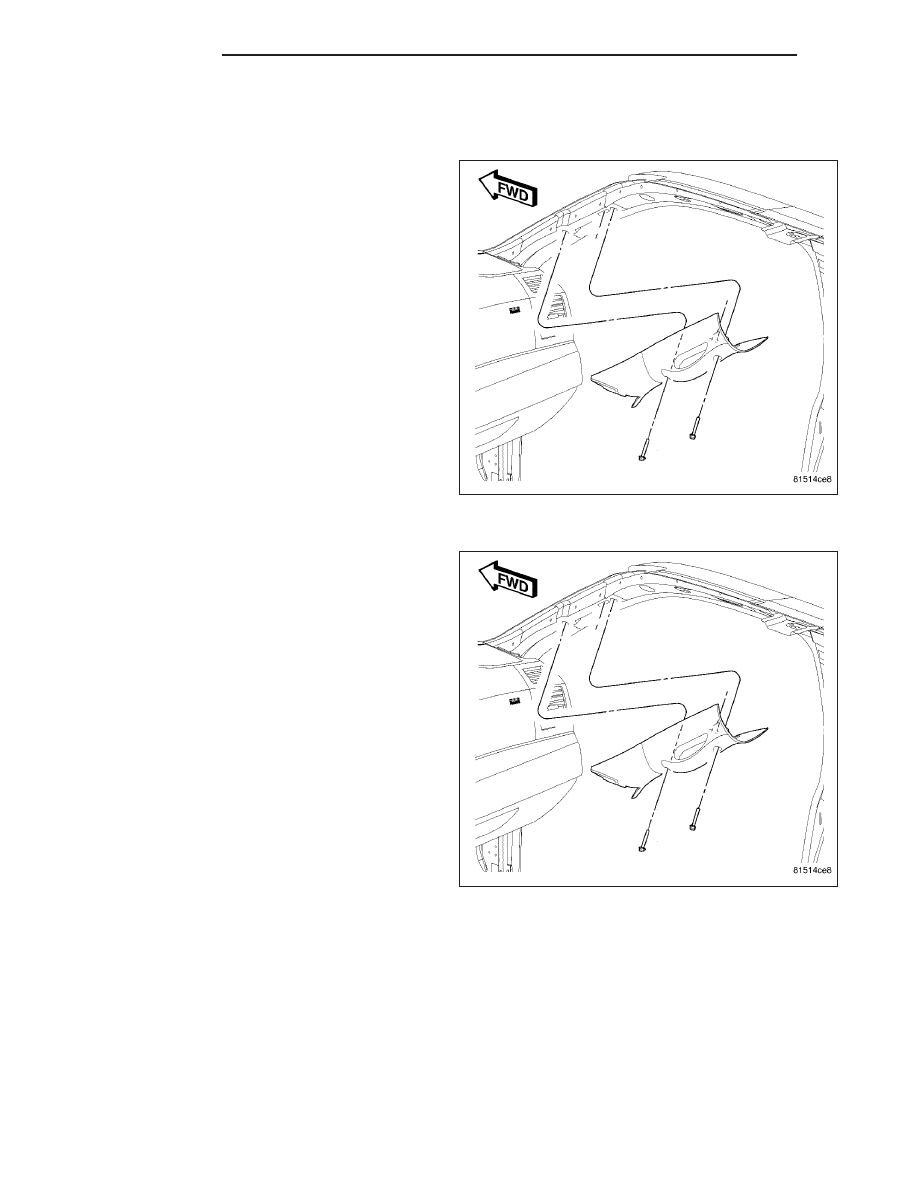

1. Using a small flat-bladed tool, carefully open the

two fastener covers located in the A-pillar trim
panel.

2. Remove the two bolts that secure the A-pillar trim

panel to the A-pillar and remove the trim panel.

INSTALLATION

1. Position the locating tabs of the A-pillar trim panel

into the slots located in the top of the instrument
panel.

2. Install the A-pillar trim panel onto the A-pillar and

install the two bolts. Tighten the bolts to 6 N·m (55
in. lbs.).

3. Close the two fastener covers located in the A-pillar

trim panel.

ASSIST HANDLE

REMOVAL

1. Pull the grab handle downward, remove the two screws that secure the grab handle to the roof panel, and

remove the grab handle from the headliner.

2. If equipped, disconnect the reading lamp wire harness connector.

INSTALLATION

1. If equipped, connect the reading lamp wire harness connector.

23 - 108

INTERIOR

WK

2. Position the grab handle on the headliner and install the two screws that secure the grab handle to the roof

panel. Tighten the screws to 2.2 N·m (20 in. lbs.).

B-PILLAR LOWER TRIM

REMOVAL

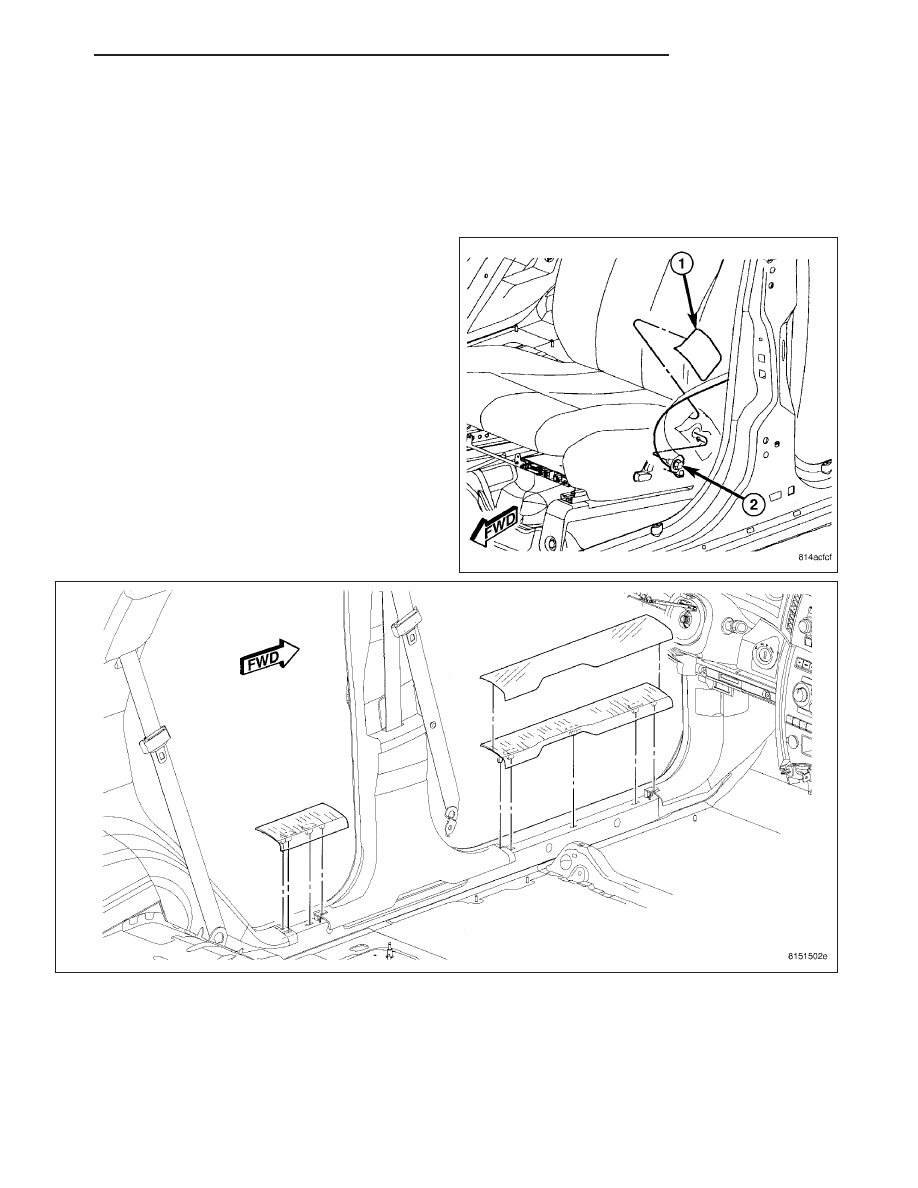

1. Adjust the front seat to its most forward position for

easiest access to the front seat belt lower anchor
cover (1) and the B-pillar trim.

2. Grasp the upper edge of the lower anchor cover

and pull upward to unsnap it from the front seat
cushion outboard side shield.

3. Remove the screw (2) that secures the lower

anchor to the outboard side of the front seat cush-
ion frame and position the seat belt out of the way.

4. Remove the front door sill scuff plate, (Refer to 23 - BODY/INTERIOR/DOOR SILL SCUFF PLATE - REMOVAL).

5. Remove the rear passenger door sill scuff plate, (Refer to 23 - BODY/INTERIOR/DOOR SILL SCUFF PLATE -

REMOVAL).

WK

INTERIOR

23 - 109
