31. Install the differential snap-ring (1).

32. Install the intermediate clutch shaft (1).

33. Install the clutch shaft thrust ring (1).

21 - 1042

TRANSFER CASE - NV245 - SERVICE INFORMATION

WK

34. Install clutch shaft (2) snap-ring (1).

35. Install the mainshaft and differential assembly (1)

into the front housing (2), range hub, and input
gear/low range planetary.

36. Install the drive chain guides (1) onto the transfer

case.

WK

TRANSFER CASE - NV245 - SERVICE INFORMATION

21 - 1043

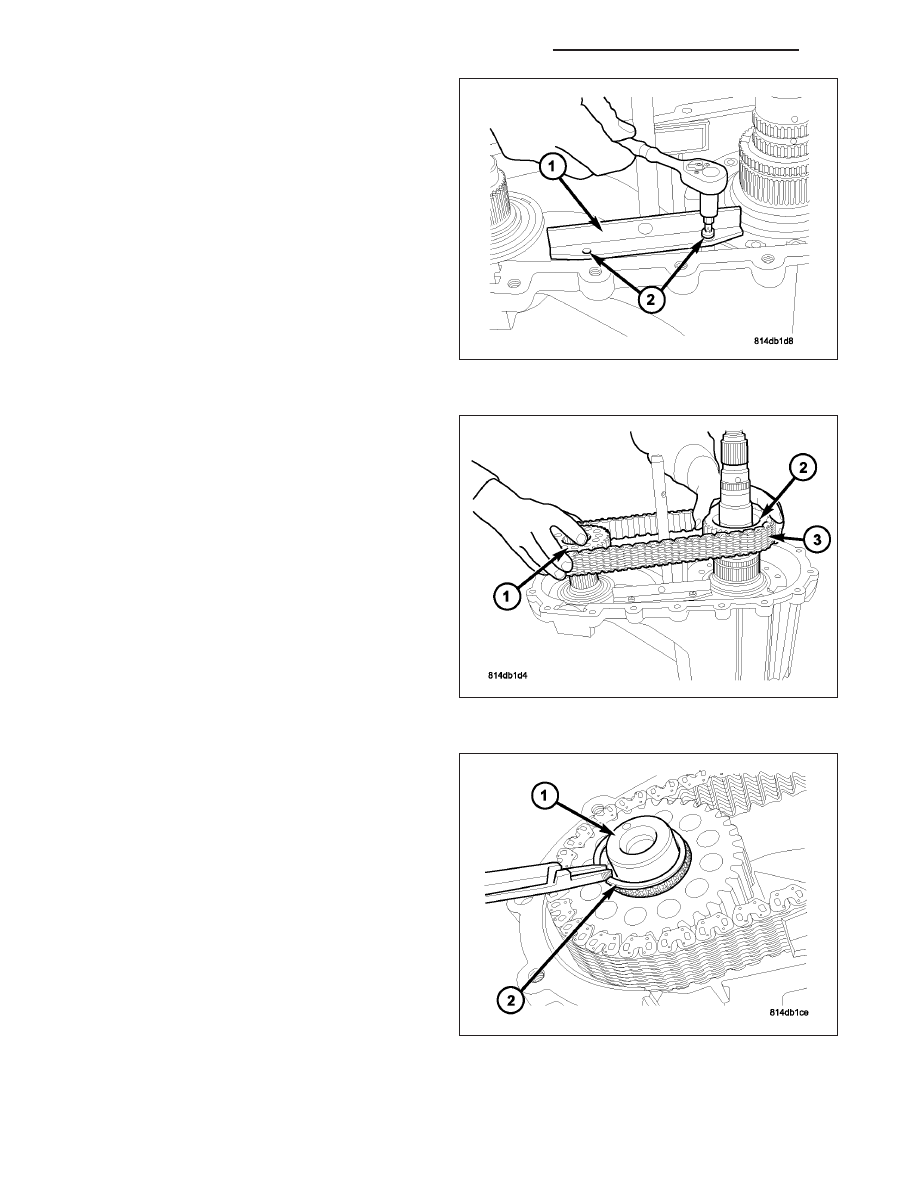

37. Install the screws (2) to hold the chain guide rails

(1) to the front housing. Tighten the screws to 5-8
N·m (44-71 in.lbs.).

38. Install the front drive sprocket (1), mainshaft drive

sprocket (2), and drive chain (3) as one.

39. Install the front output shaft (1) drive sprocket

retaining ring (2).

21 - 1044

TRANSFER CASE - NV245 - SERVICE INFORMATION

WK

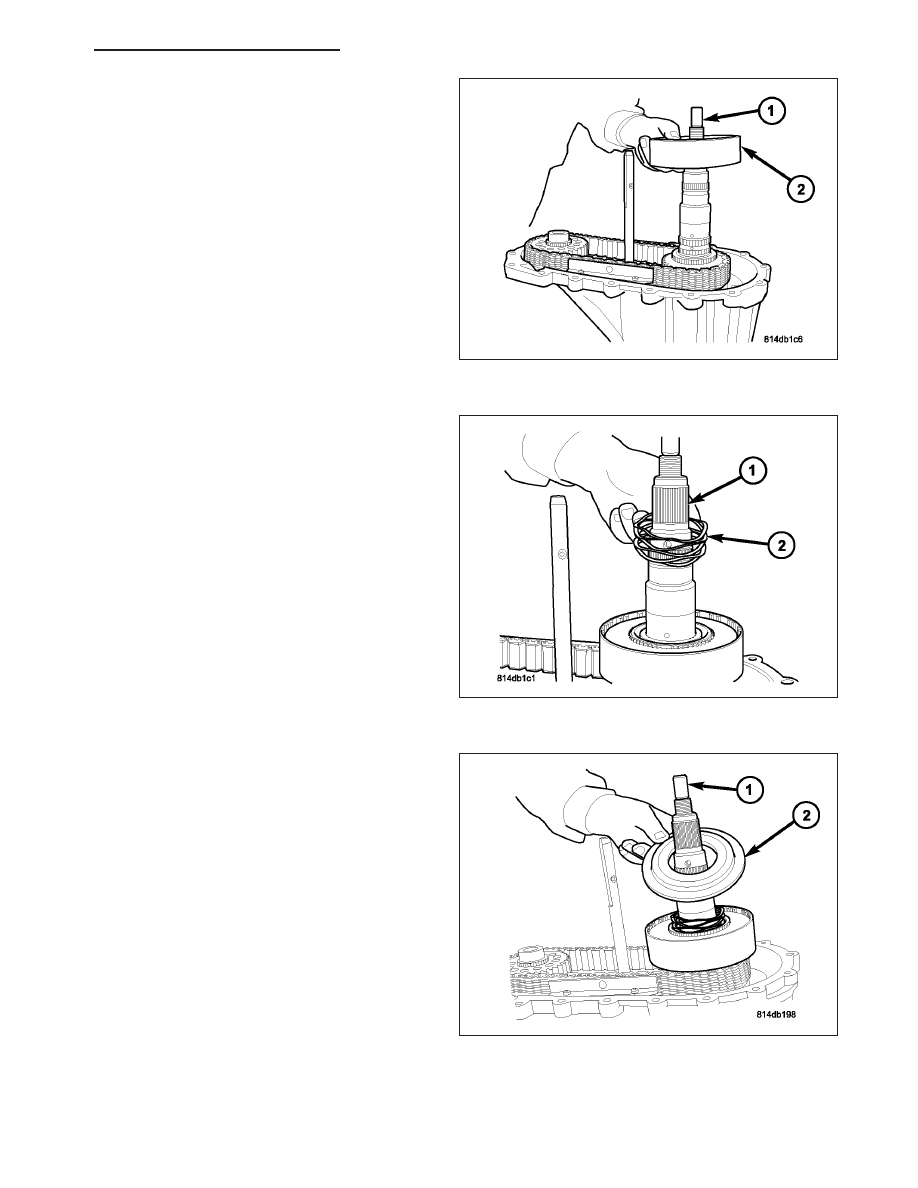

40. Install the clutch assembly (2) onto the output

shaft (1).

41. Install the wave spring (2) onto the output shaft

(1).

42. Install the clutch pressure plate (2) onto the out-

put shaft (1) and clutch assembly.

WK

TRANSFER CASE - NV245 - SERVICE INFORMATION

21 - 1045
