TRANSFER CASE - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

TRANSFER CASE - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

TRANSFER CASE VERIFICATION TEST VER

1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 883

C1400-TRANSFER CASE RANGE SELECT

SWITCH PERFORMANCE . . . . . . . . . . . . . . 884

C1401-TRANSFER CASE RANGE SELECT

SWITCH CIRCUIT LOW . . . . . . . . . . . . . . . . 889

C1402-TRANSFER CASE RANGE SELECT

SWITCH CIRCUIT HIGH . . . . . . . . . . . . . . . . 894

C1403-TRANSFER CASE RANGE POSITION

SENSOR PERFORMANCE . . . . . . . . . . . . . . 898

C1404-TRANSFER CASE RANGE POSITION

SENSOR CIRCUIT LOW . . . . . . . . . . . . . . . . 905

C1405-TRANSFER CASE RANGE POSITION

SENSOR CIRCUIT HIGH . . . . . . . . . . . . . . . 909

C1406-TRANSFER CASE BRAKE

PERFORMANCE . . . . . . . . . . . . . . . . . . . . . 914

C1407-TRANSFER CASE BRAKE CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . 919

C1408-TRANSFER CASE BRAKE CONTROL

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . 924

C140A- TRANSFER CASE MOTOR

PERFORMANCE . . . . . . . . . . . . . . . . . . . . . 928

C140D- TRANSFER CASE MOTOR

CONTROL CIRCUIT OPEN . . . . . . . . . . . . . . 933

C140E-TRANSFER CASE MOTOR

BLOCKED . . . . . . . . . . . . . . . . . . . . . . . . . . 937

C140F-TRANSFER CASE RANGE POSITION

SENSOR ERRATIC PERFORMANCE . . . . . . 939

C1413–4 HI/LO SELECT SWITCH CIRCUIT

STUCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 947

C1414–NEUTRAL SELECT SWITCH

CIRCUIT STUCK . . . . . . . . . . . . . . . . . . . . . 950

C1415- TRANSFER CASE MOTOR

CURRENT PERFORMANCE . . . . . . . . . . . . . 953

C1444-TRANSFER CASE MOTOR

OVERUSE . . . . . . . . . . . . . . . . . . . . . . . . . . 955

C2100–BATTERY VOLTAGE LOW (FDCM)

. . 957

C2101–BATTERY VOLTAGE HIGH (FDCM)

. 960

C2109–DRIVETRAIN SUPPLY VOLTAGE

CIRCUIT LOW (FDCM) . . . . . . . . . . . . . . . . . 963

C2111–DRIVETRAIN SENSOR SUPPLY

CIRCUIT LOW (FDCM) . . . . . . . . . . . . . . . . . 966

C2112–DRIVETRAIN SENSOR SUPPLY

CIRCUIT HIGH (FDCM) . . . . . . . . . . . . . . . . 970

C2113–DRIVETRAIN SENSOR SUPPLY

VOLTAGE CIRCUIT OPEN (FDCM) . . . . . . . . 973

C2201-INTERNAL CONTROLLER (FDCM)

. . 976

C2206-CONFIGURATION ERROR (FDCM)

. . 977

C230A-NEUTRAL INDICATOR CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . 978

C230B- NEUTRAL INDICATOR CONTROL

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . 982

U0401–IMPLAUSIBLE DATA RECEIVED

FROM ECM (FDCM) . . . . . . . . . . . . . . . . . . . 986

U0402–IMPLAUSIBLE DATA RECEIVED

FROM TCM (FDCM) . . . . . . . . . . . . . . . . . . . 987

U0415–IMPLAUSIBLE DATA RECEIVED

FROM ABS (FDCM) . . . . . . . . . . . . . . . . . . . 988

U0429–IMPLAUSIBLE DATA RECEIVED

FROM SCM (FDCM) . . . . . . . . . . . . . . . . . . . 989

U0431–IMPLAUSIBLE DATA RECEIVED

FROM FCM (FDCM) . . . . . . . . . . . . . . . . . . . 990

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

21 - 882

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

WK

TRANSFER CASE VERIFICATION TEST VER 1

Diagnostic Test

1.

TRANSFER CASE VERIFICATION TEST— VER 1

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

With the scan tool, select Clear Stored DTCs.

Make sure that all accessories are turned off and that the battery is fully charged.

Test drive the vehicle in each Transfer Case range and verify proper operation in each range.

NOTE: To select or deselect 4LO (if equipped), vehicle speed must be below 3 M.P.H. (5 KM/H) with the
ignition ON and the transmission in neutral (auto trans).

NOTE: To select or deselect Transfer Case Neutral, vehicle speed must be 0 M.P.H. with the ignition ON,
engine OFF, the brake pedal applied, and the transmission in neutral (auto trans). Press the Neutral button
(if equipped) on the Transfer Case Selector Switch until the Neutral Indicator is illuminated solidly and the
cluster displays ’4WD System in Neutral’.

WARNING: Apply the parking brake. The vehicle may roll with the Transfer Case in neutral.

NOTE: To verify that the Transfer Case is in Neutral, shift the automatic transmission into reverse and
release the brake pedal for three seconds. There should be no vehicle movement if the Transfer Case is in
Neutral.
With the scan tool, select View DTCs in the Final Drive Control Module.

Are there any DTCs present in the Final Drive Control Module?

Yes

>> Return to the symptom list and perform the appropriate diagnostic test.

No

>> Repair is complete.

WK

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

21 - 883

C1400-TRANSFER CASE RANGE SELECT SWITCH PERFORMANCE

21 - 884

TRANSFER CASE - ELECTRICAL DIAGNOSTICS

WK

C1400-TRANSFER CASE RANGE SELECT SWITCH PERFORMANCE (CONTINUED)

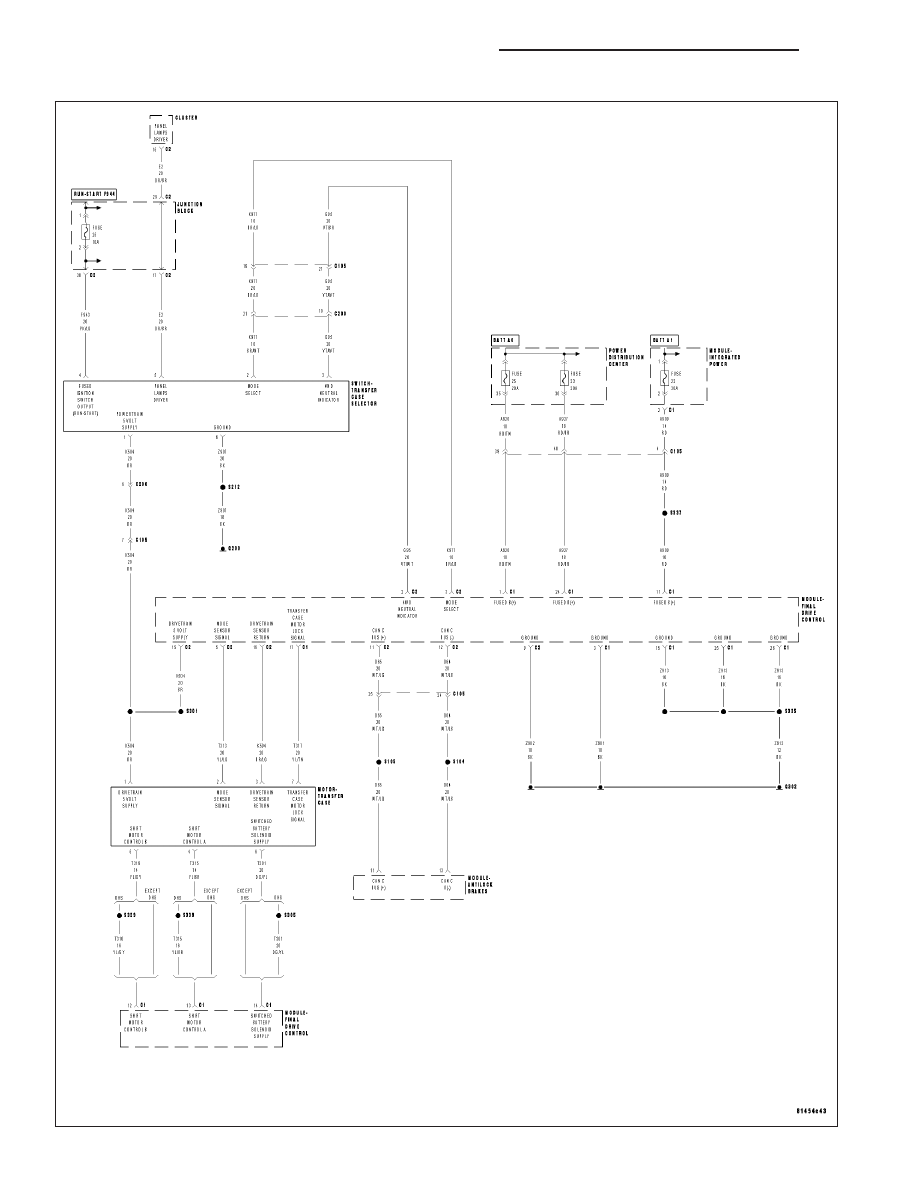

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
With the ignition on and no system undervoltage or overvoltage condition present.

•

Set Condition:
The Transfer Case Selector Switch is not reporting a valid voltage for any switch position.

Possible Causes

INTERMITTENT TRANSFER CASE RANGE SELECT SWITCH PERFORMANCE

(K504) DRIVETRAIN 5 VOLT SUPPLY CIRCUIT OPEN

(K504) DRIVETRAIN 5 VOLT SUPPLY CIRCUIT SHORTED TO GROUND

(K977) MODE SELECT CIRCUIT OPEN

(K977) MODE SELECT CIRCUIT SHORT TO GROUND

TRANSFER CASE SELECTOR SWITCH

FINAL DRIVE CONTROL MODULE

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

NOTE: Repair any system undervoltage or overvoltage DTCs that are set in this module before proceeding.
With the scan tool, select View DTCs in the Final Drive Control Module.

Is the DTC status Active at this time?

Yes

>> Go To 2

No

>> Go To 9

2.

(K504) DRIVETRAIN 5 VOLT SUPPLY CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect the Transfer Case Selector Switch connector.

Turn the ignition on.

Measure the voltage of the (K504) Drivetrain 5 Volt Supply circuit.

Is the voltage between 4.7 and 5.2 volts?

Yes

>> Go To 5

No

>> Go To 3
