REMOVAL

1. Move selector lever to position

9

P

9

.

2. Raise vehicle.

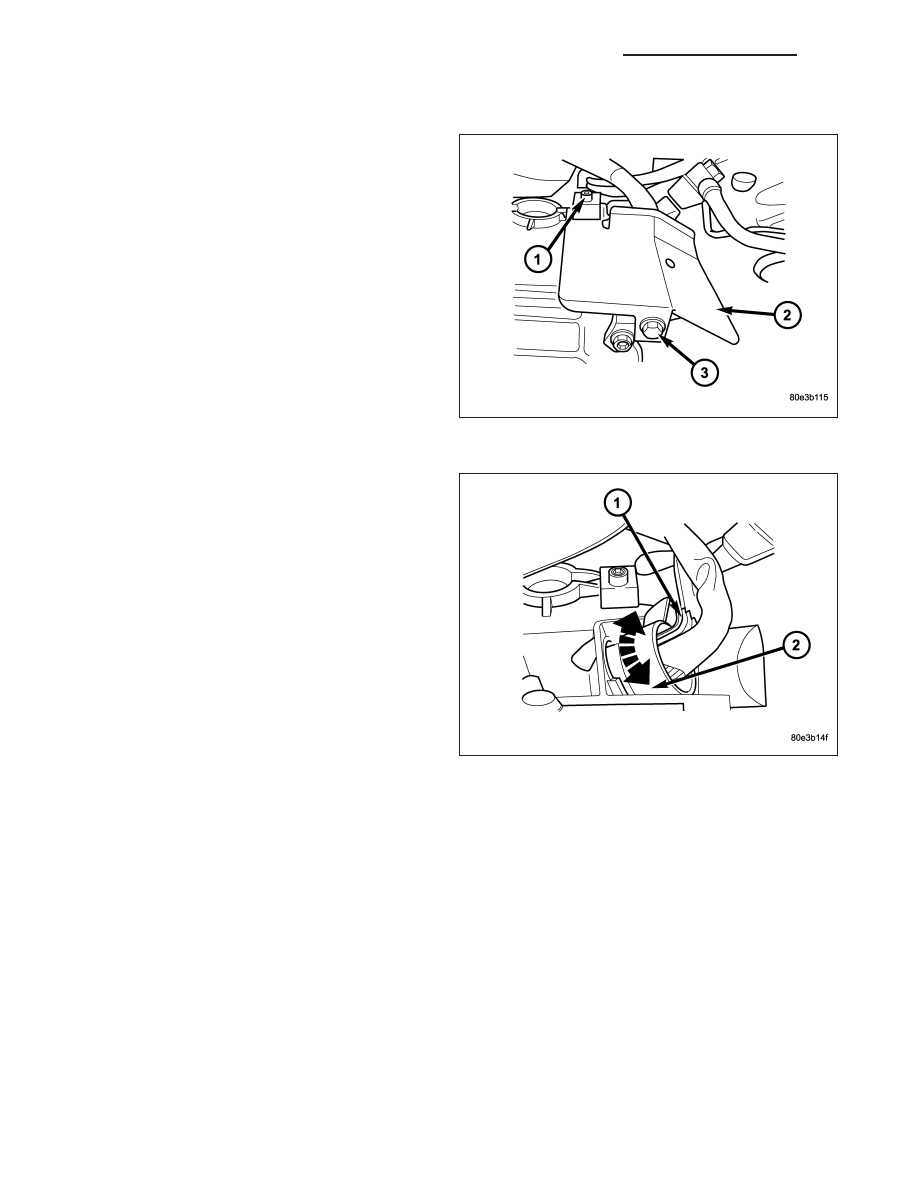

3. Remove bolt (3) and screw (1) holding the heat

shield (2) to the transmission.

4. Disconnect 13-pin plug connector (1). Turn bayonet

lock of guide bushing (2) anti-clockwise.

5. Loosen guide bushing (2) and remove from trans-

mission housing.

21 - 810

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

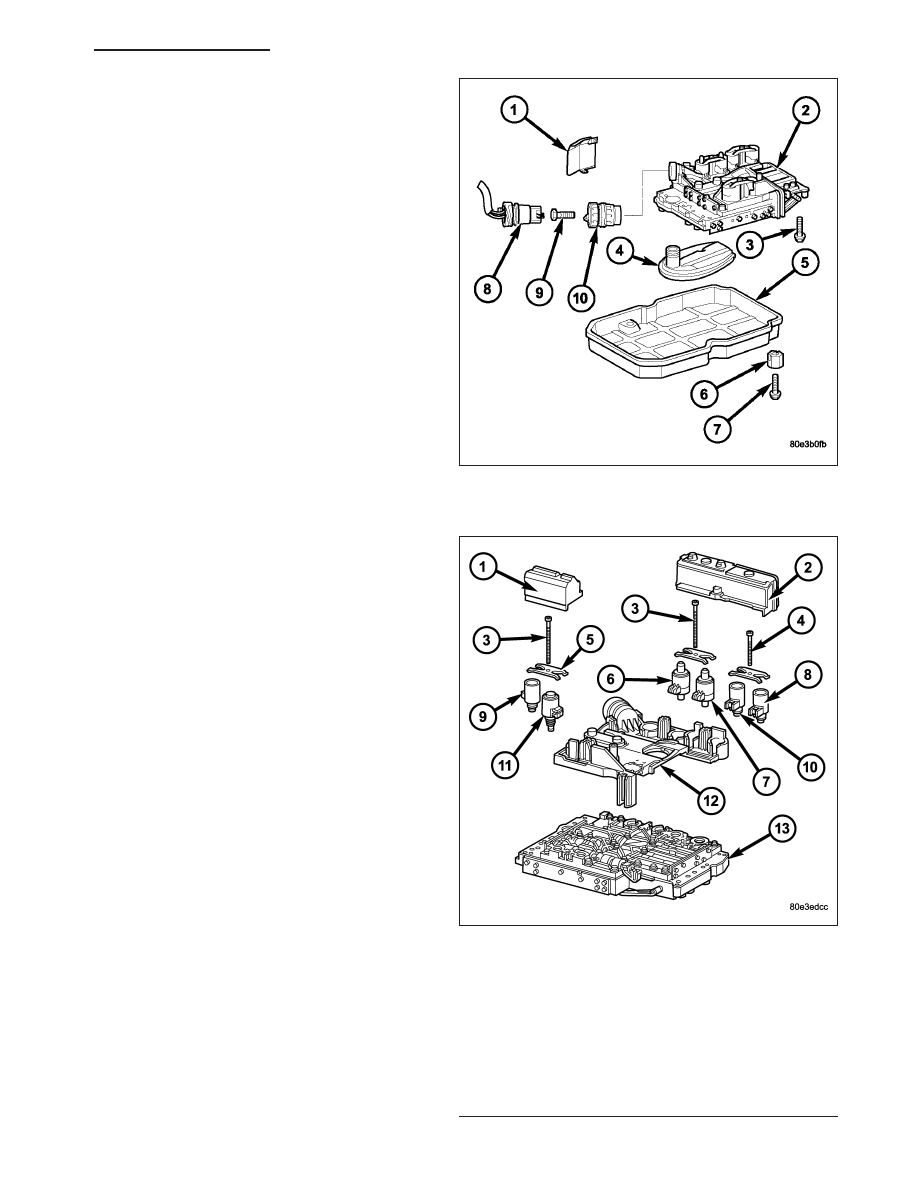

6. Detach oil pan (5).

7. Remove oil filter (4).

8. Unscrew Torx socket bolts (3) and remove electro-

hydraulic control module (2).

DISASSEMBLY

1. Remove electrohydraulic unit from the vehicle.

(Refer

to

21

-

TRANSMISSION/AUTOMATIC

TRANSMISSION - NAG1/ELECTROHYDRAULIC
UNIT - REMOVAL)

2. Remove solenoid caps (1, 2).

3. Unscrew Torx

T

socket bolts (3, 4).

NOTE: Pay attention to the different lengths of the
Torx

T

socket bolts.

4. Remove leaf springs (5).

5. Withdraw solenoid valves (6 - 11) from shift plate

(13).

NOTE: Check O-rings on solenoid valves for dam-
age and replace if necessary.

6. Bend away retaining lug on stiffening rib on trans-

mission oil temperature sensor.

1 - SOLENOID CAP
2 - SOLENOID CAP
3 - BOLT - M6X32
4 - BOLT - M6X30
5 - LEAF SPRING
6 - MODULATING PRESSURE REGULATING SOLENOID VALVE
7 - SHIFT PRESSURE REGULATING SOLENOID
8 - 3-4 SHIFT SOLENOID
9 - TORQUE CONVERTER LOCK-UP SOLENOID
10 - 1-2/4-5 SHIFT SOLENOID
11 - 2-3 SHIFT SOLENOID
12 - ELECTRICHYDRAULIC CONTROL MODULE
13 - SHIFT PLATE

WK

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

21 - 811

7. Remove electrohydraulic control module (12) from the shift plate (13).

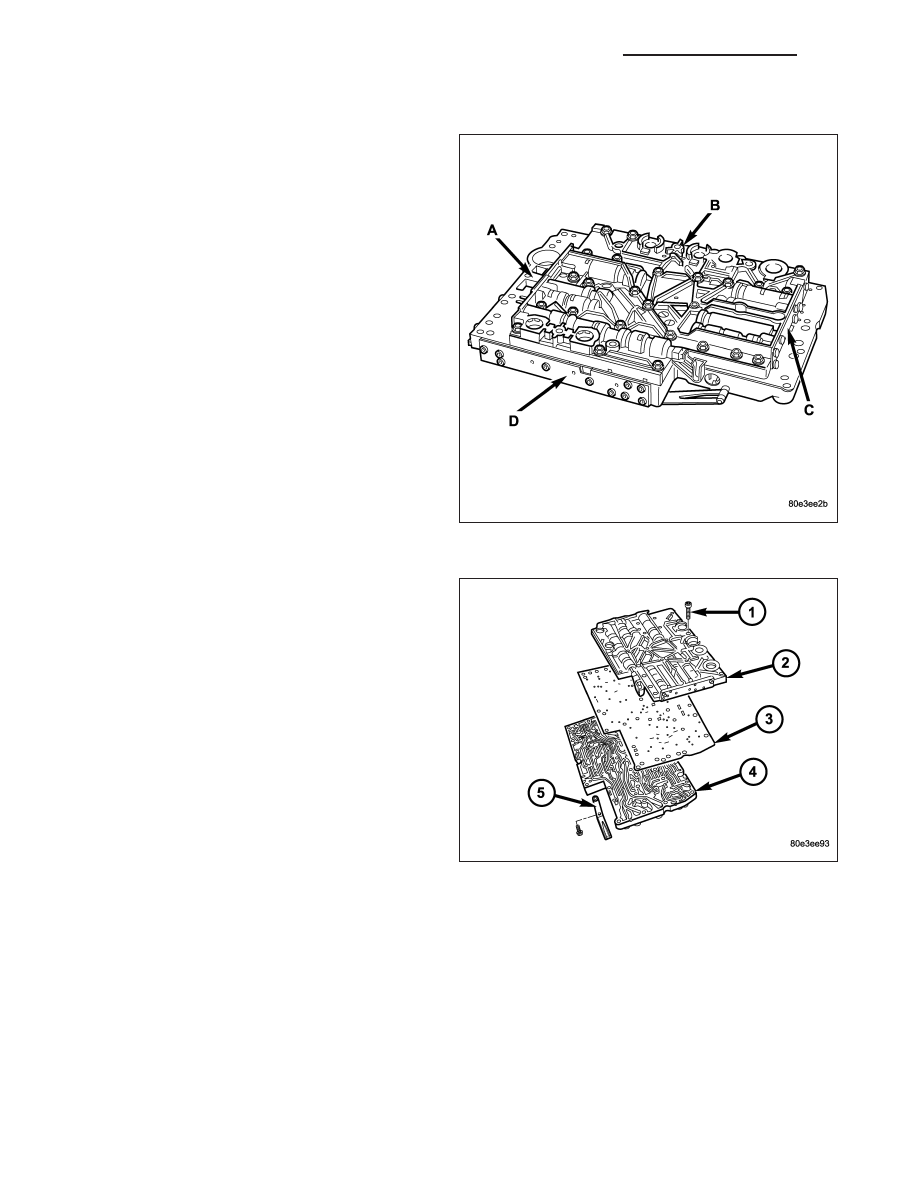

8. Note the locations of the major shift valve group

components for assembly reference.

A - Operating and Lubricating Pressure Regulating
valves and 2-3 Overlap valve

B - 1-2/4-5 Shift Group and Shift, Shift Valve, and
Regulating Valve Pressure Regulating Valves

C - 3-4 Shift Group

D - 2-3 Shift Group, TCC Lock-up, and B2 Regulat-
ing Valves

NOTE: Pay great attention to cleanliness for all
work on the shift plate. Fluffy cloths must not be
used. Leather cloths are particularly good. After
dismantling, all parts must be washed and blown
out with compressed-air, noting that parts may be
blown away.

9. Unbolt leaf spring (5).

10. Unscrew Torx

T

bolts (1).

11. Remove valve housing (2) from valve body (4).

12. Remove sealing plate (3).

21 - 812

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

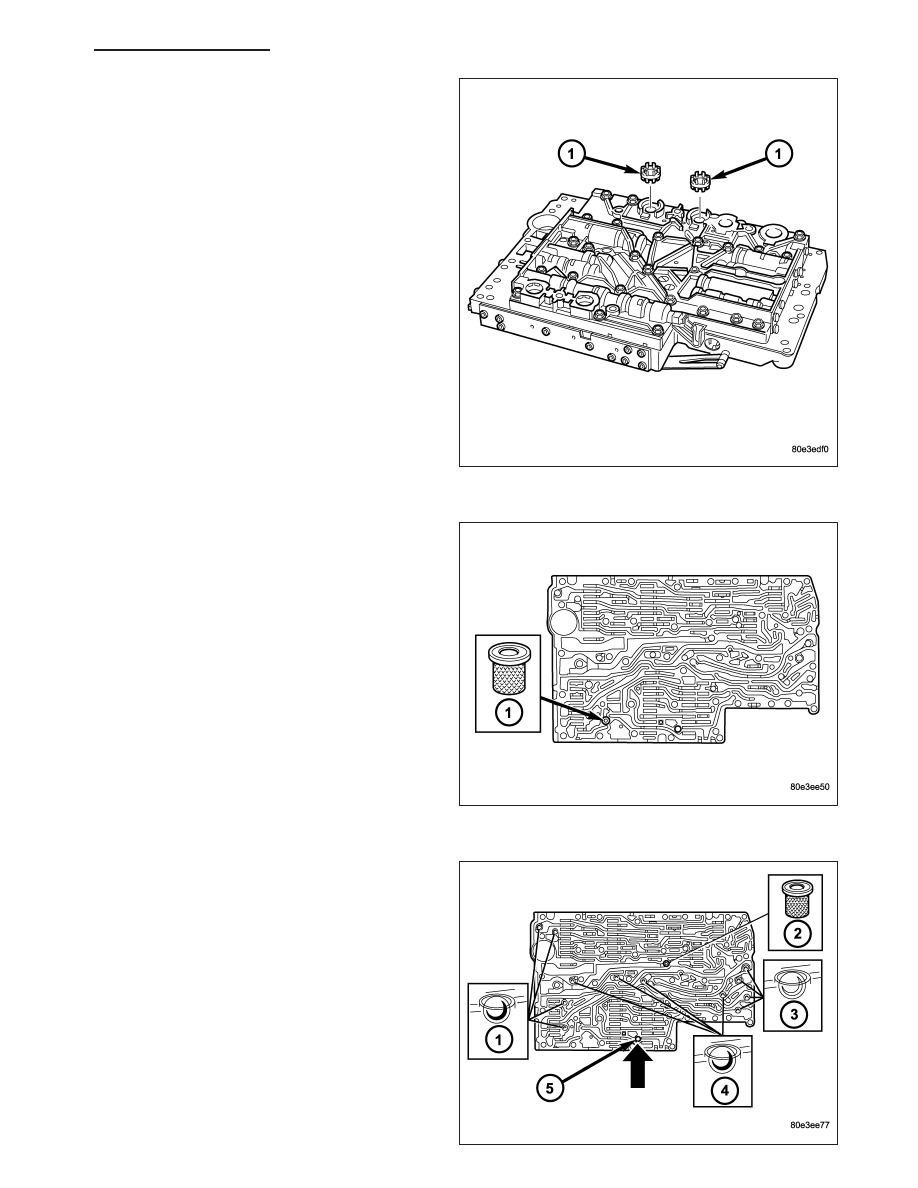

13. Remove the strainers (1, 2) for the modulating

pressure

and

shift

pressure

control

solenoid

valves from the valve housing.

14. Remove the strainer (1) in the inlet to torque con-

verter lock-up control solenoid valve.

NOTE: A total of 12 valve balls are located in the
valve body, four made from plastic (4) and eight
from steel (1, 3).

15. Note the location of all check balls (1, 3, 4) and

the central strainer (2) for re-installation. Remove
all check balls (1, 3, 4) and the central strainer
(2).
