When the 1-2 and 4-5 shift solenoid valve (1) is turned on, the shift valve pressure (p-SV) is directed onto the end
face of the command valve (5). The command valve is moved and the shift pressure (p-S) coming from the shift
pressure shift valve (3) is directed via the command valve (5) onto clutch K1 (6).

Simultaneously the clutch B1 (7) is subjected to overlap pressure by the overlap regulating valve (2). The pressure
in the clutch B1 (7) as it disengages is controlled during the shift phase depending on engine load by the modu-
lating pressure and the applying clutch pressure (the shift pressure in clutch K1). The controlled pressure in clutch
B1 (7) is inversely proportional to the capacity of the clutch being engaged. The rising shift pressure (p-S) at clutch
K1 (6) acts on the annular face of the overlap regulating valve (2) and reduces the overlap pressure regulated by
the overlap regulating valve (2). When a corresponding pressure level is reached at the holding pressure shift valve
(4), this valve switches over.

21 - 710

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

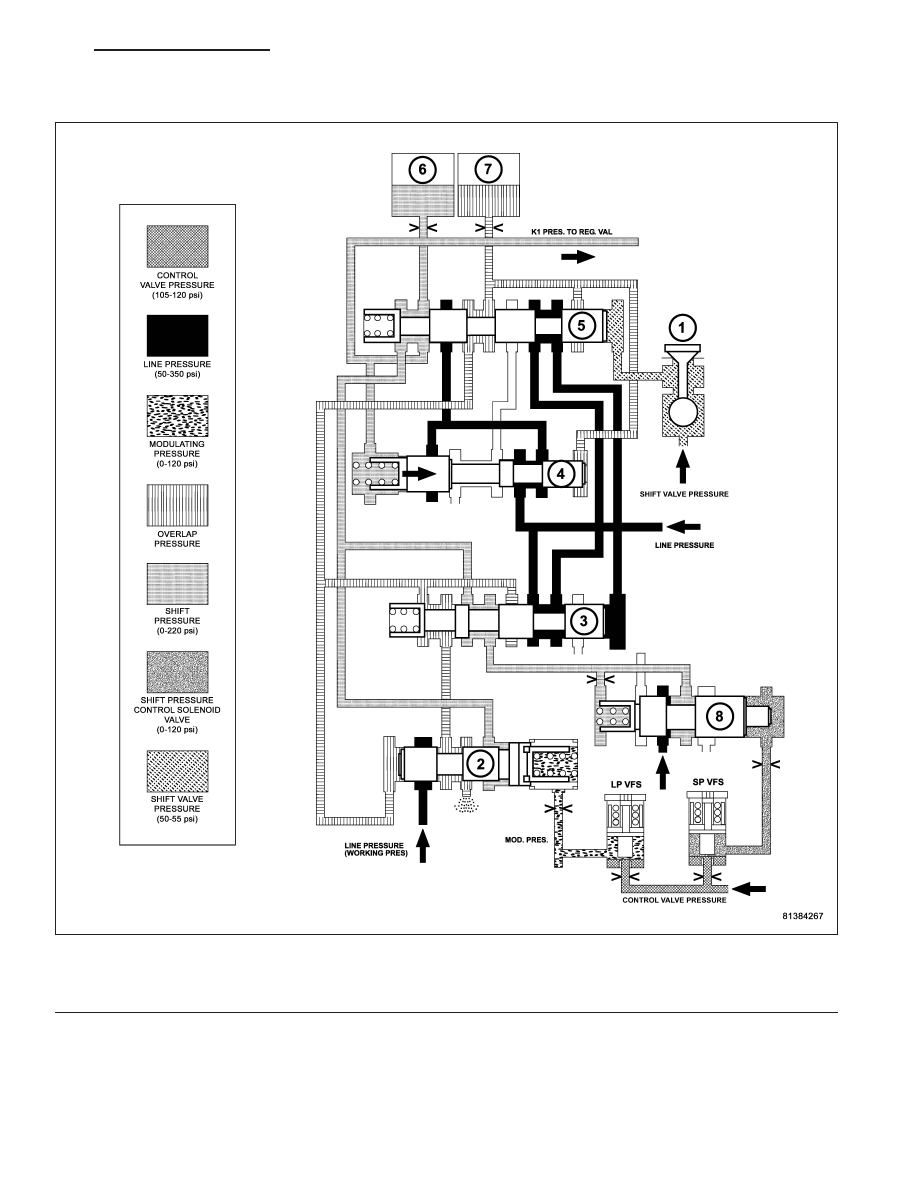

Shift Phase - 1-2 Shift Phase 2

The B1 (7) pressure acting on the end face of the shift pressure shift valve (3) is replaced by the working pressure
(p-A). The shift pressure is also routed to the spring end of the holding valve (4) and the holding valve downshifts.
The line pressure is then routed to the command valve (5).

1 - 1-2/4-5 SHIFT SOLENOID

5 - 1-2/4-5 COMMAND VALVE

2 - 1-2/4-5 OVERLAP VALVE

6 - DRIVING CLUTCH K1

3 - 1-2/4-5 SHIFT PRESSURE SHIFT VALVE

7 - HOLDING CLUTCH B1

4 - 1-2/4-5 HOLDING PRESSURE SHIFT VALVE

WK

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

21 - 711

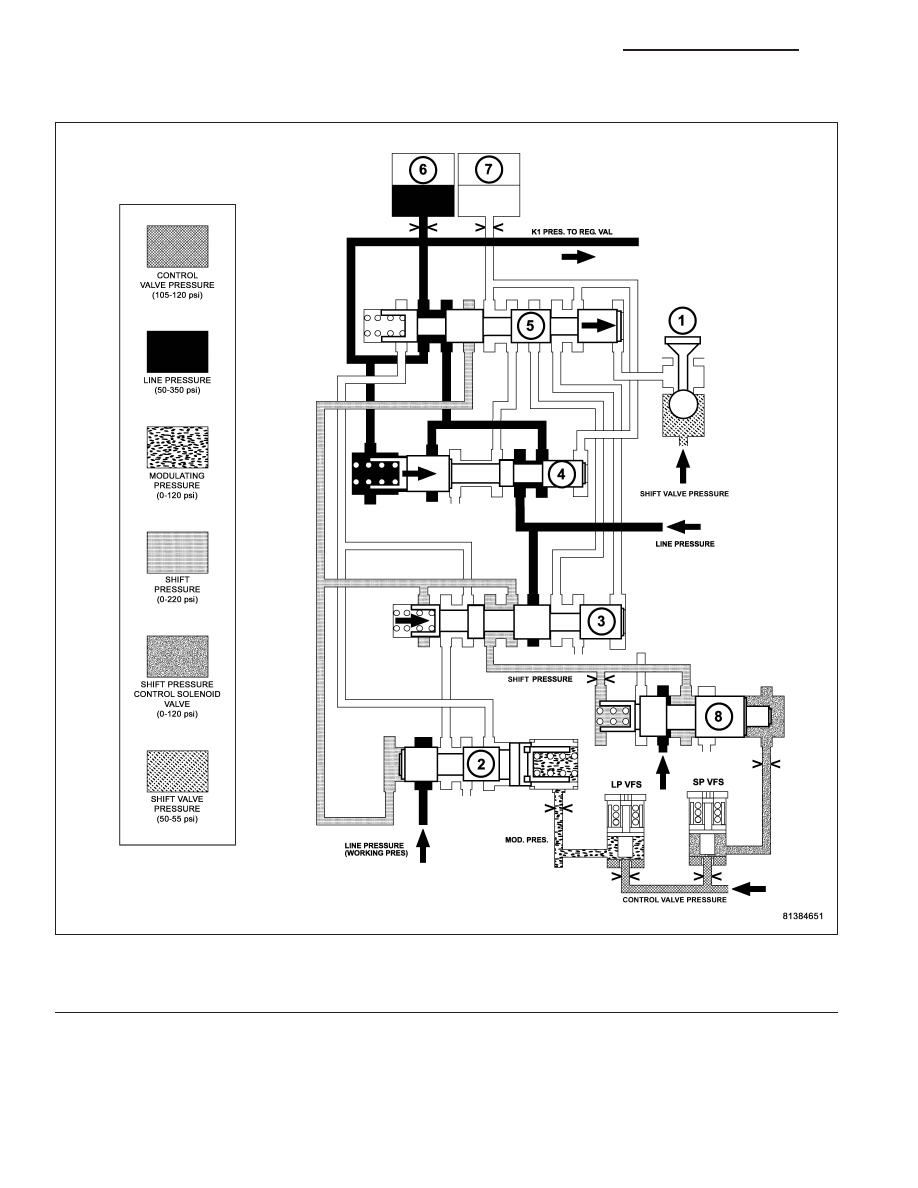

Second Gear Engaged

After the gearchange is complete, the pressure on the end face of the command valve (5) is reduced via the 1-2
and 4-5 shift solenoid valve (1), and the command valve (5) is pushed back to its basic position. Via the holding
pressure shift valve (4) the working pressure (p-A) now passes via the command valve (5) to clutch K1 (6). The
multiple-disc holding clutch B1 (7) is deactivated (unpressurized). The spring of the shift pressure shift valve (3)
pushes the valve back to its basic position.

1 - 1-2/4-5 SHIFT SOLENOID

5 - 1-2/4-5 COMMAND VALVE

2 - 1-2/4-5 OVERLAP VALVE

6 - DRIVING CLUTCH K1

3 - 1-2/4-5 SHIFT PRESSURE SHIFT VALVE

7 - HOLDING CLUTCH B1

4 - 1-2/4-5 HOLDING PRESSURE SHIFT VALVE

21 - 712

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

Shift Phase - 2-1 Shift Phase 1

The 1-2/4-5 shift solenoid (1) is turned ON to apply shift pressure (p-S) to the end face of the 1-2/4-5 command
valve (5). This allows the command valve to up-shift and the shift pressure coming from the 1-2/4-5 shift valve (3)
is routed to the holding clutch B1 (7) via the command valve.

Simultaneously, the pressure in the releasing clutch, K1 (6), is regulated at the 1-2/4-5 overlap valve (2). The pres-
sure in the K1 clutch as it disengages is controlled during the shift phase depending on engine load, via the mod-

1 - 1-2/4-5 SHIFT SOLENOID

5 - 1-2/4-5 COMMAND VALVE

2 - 1-2/4-5 OVERLAP VALVE

6 - DRIVING CLUTCH K1

3 - 1-2/4-5 SHIFT PRESSURE SHIFT VALVE

7 - HOLDING CLUTCH B1

4 - 1-2/4-5 HOLDING PRESSURE SHIFT VALVE

WK

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

21 - 713
