Center Planetary Gear Set

The annulus gear (10) is held against the housing by the multiple-disc holding clutch B3 (5) via the mechanical
connection to the planetary carrier (15). The sun gear (22) turns backwards due to the engaged multiple-disc clutch
K3 (12). The planetary gears (18) turn on the fixed annulus gear (10) and increase the torque from the sun gear
(22) to the planetary carrier (14). The output shaft (26) connected to the planetary carrier (14) turns at a reduced
speed in the opposite direction to the running direction of the engine.

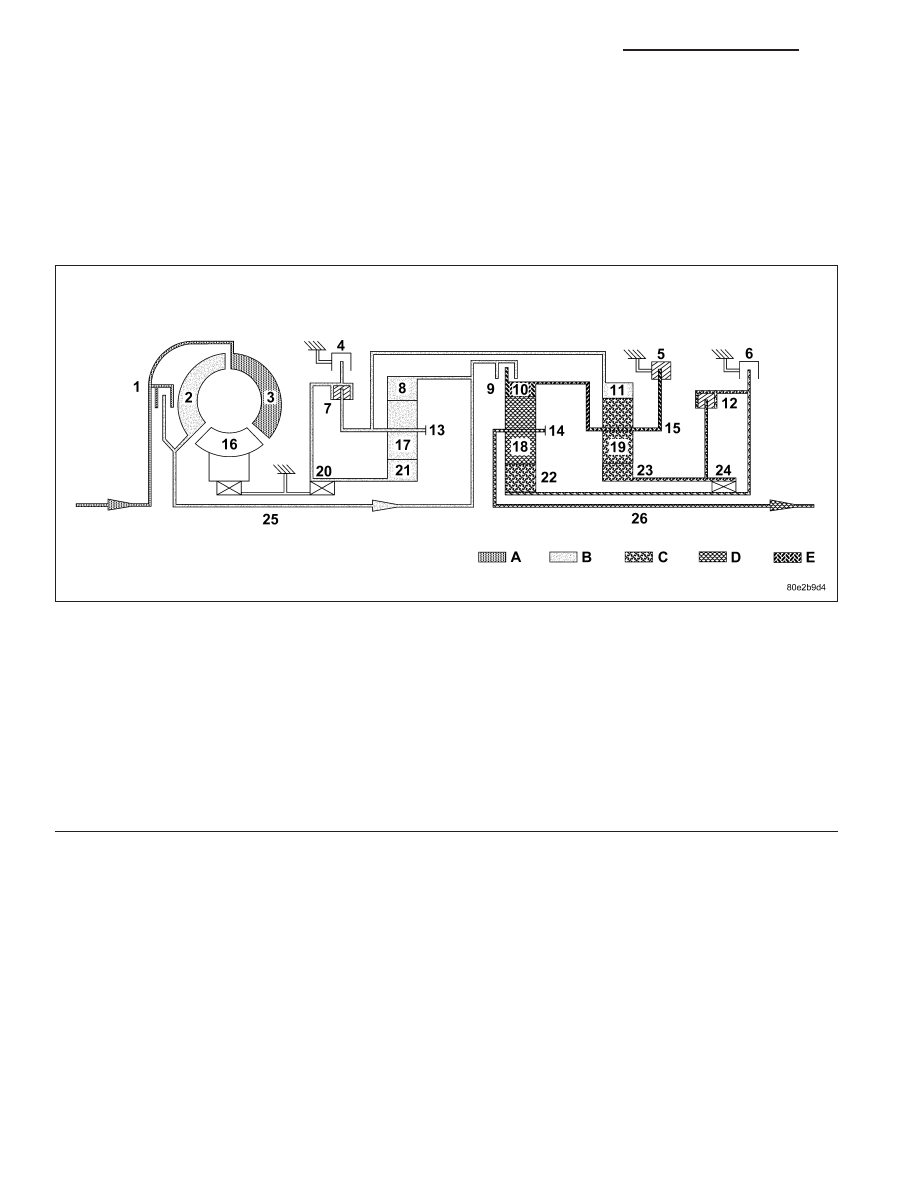

REVERSE GEAR POWERFLOW - LIMP IN or 4WD LOW RANGE

1 - TORQUE CONVERTER LOCK-UP CLUTCH

14 - CENTER PLANETARY CARRIER

2 - TORQUE CONVERTER TURBINE

15 - REAR PLANETARY CARRIER

3 - TORQUE CONVERTER IMPELLER

16 - TORQUE CONVERTER STATOR

4 - HOLDING CLUTCH B1

17 - FRONT PLANETARY PINION GEARS

5 - HOLDING CLUTCH B3

18 - CENTER PLANETARY PINION GEARS

6 - HOLDING CLUTCH B2

19 - REAR PLANETARY PINION GEARS

7 - DRIVING CLUTCH K1

20 - FREEWHEELING CLUTCH F1

8 - FRONT PLANETARY ANNULUS GEAR

21 - FRONT PLANETARY SUN GEAR

9 - DRIVING CLUTCH K2

22 - CENTER PLANETARY SUN GEAR

10 - CENTER PLANETARY ANNULUS GEAR

23 - REAR PLANETARY SUN GEAR

11 - REAR PLANETARY ANNULUS GEAR

24 - FREEWHEELING CLUTCH F2

12 - DRIVING CLUTCH K3

25 - INPUT SHAFT

13 - FRONT PLANETARY CARRIER

26 - OUTPUT SHAFT

A - ENGINE SPEED

D - SECOND GEAR RATIO

B - TRANSMISSION INPUT SPEED

E - FIXED PARTS

C - FIRST GEAR RATIO

21 - 706

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

Torque from the torque converter is increased via the input shaft (25) and all three planetary gearsets and trans-
ferred with reversed direction of rotation to the output shaft (26) and.

Front Planetary Gear Set

The clutch K1 (7) is shifted. The planetary carrier (13) and sun gear (21) are connected to each other as a result.
The annulus gear (8) is driven via the input shaft (25). The planetary gear set is locked and turns as a unit.

Rear Planetary Gear Set

The planetary carrier (15) is held against the housing by the engaged multiple-disc holding clutch B3 (5). The annu-
lus gear (11) turns at a reduced speed due to the mechanical connection to the front planetary carrier (13). The
planetary pinion gears (19) turn between the annulus gear (11) and the sun gear (23). The direction is reversed by
the held planetary carrier (15) so that the sun gear (23) turns in the opposite direction to the running direction of the
engine.

Center Planetary Gear Set

The annulus gear (10) is held against the housing by the multiple-disc holding clutch B3 (5) via the mechanical
connection to the planetary carrier (15). The sun gear (22) turns backwards due to the engaged multiple-disc clutch
K3 (12). The planetary gears (18) turn on the fixed annulus gear (10) and increase the torque from the sun gear

1 - TORQUE CONVERTER LOCK-UP CLUTCH

14 - CENTER PLANETARY CARRIER

2 - TORQUE CONVERTER TURBINE

15 - REAR PLANETARY CARRIER

3 - TORQUE CONVERTER IMPELLER

16 - TORQUE CONVERTER STATOR

4 - HOLDING CLUTCH B1

17 - FRONT PLANETARY PINION GEARS

5 - HOLDING CLUTCH B3

18 - CENTER PLANETARY PINION GEARS

6 - HOLDING CLUTCH B2

19 - REAR PLANETARY PINION GEARS

7 - DRIVING CLUTCH K1

20 - FREEWHEELING CLUTCH F1

8 - FRONT PLANETARY ANNULUS GEAR

21 - FRONT PLANETARY SUN GEAR

9 - DRIVING CLUTCH K2

22 - CENTER PLANETARY SUN GEAR

10 - CENTER PLANETARY ANNULUS GEAR

23 - REAR PLANETARY SUN GEAR

11 - REAR PLANETARY ANNULUS GEAR

24 - FREEWHEELING CLUTCH F2

12 - DRIVING CLUTCH K3

25 - INPUT SHAFT

13 - FRONT PLANETARY CARRIER

26 - OUTPUT SHAFT

A - ENGINE SPEED

D - SECOND GEAR RATIO

B - TRANSMISSION INPUT SPEED

E - FIXED PARTS

C - FIRST GEAR RATIO

WK

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

21 - 707

(22) to the planetary carrier (14). The output shaft (26) connected to the planetary carrier (14) turns at a reduced
speed in the opposite direction to the running direction of the engine.

SHIFT GROUPS/ SHIFT SEQUENCE

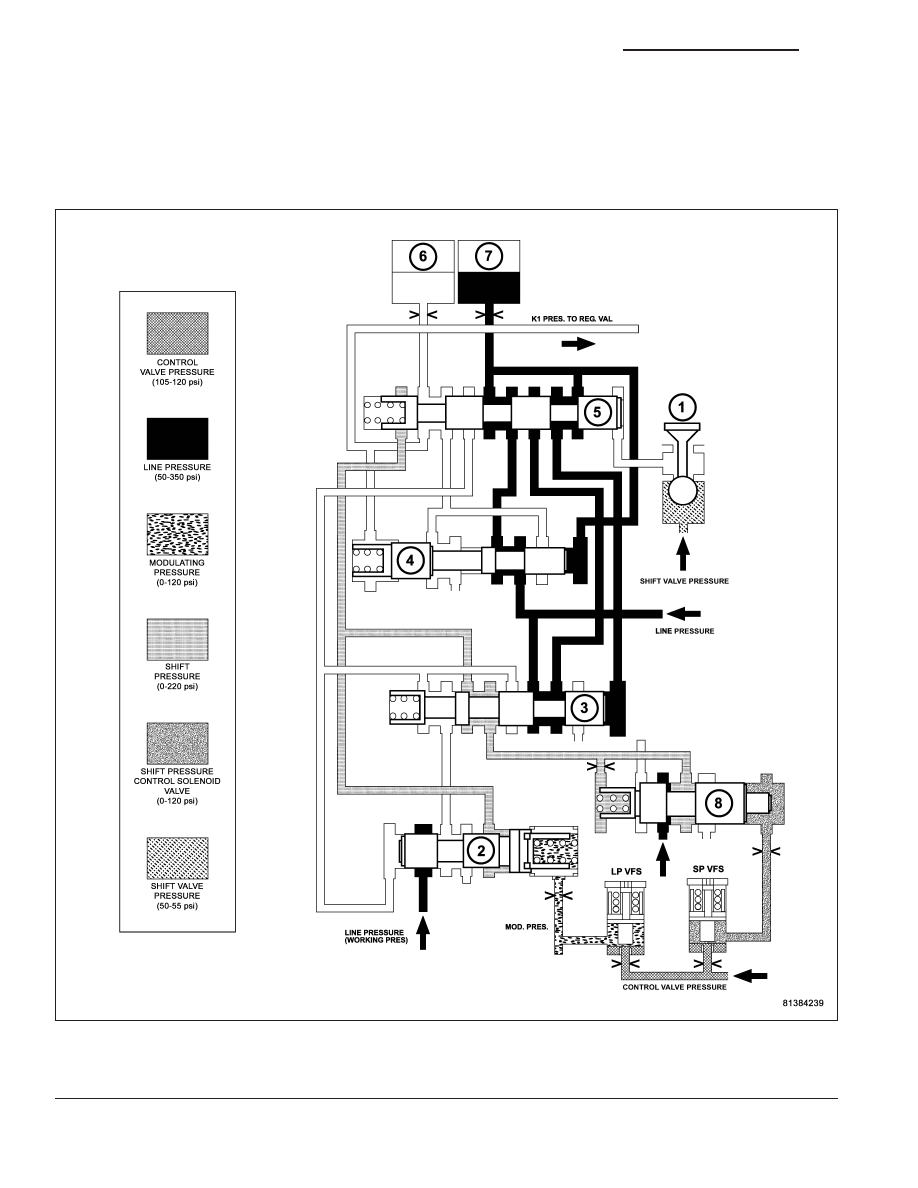

1-2 Shift - First Gear Engaged

1 - 1-2/4-5 SHIFT SOLENOID

5 - 1-2/4-5 COMMAND VALVE

2 - 1-2/4-5 OVERLAP VALVE

6 - DRIVING CLUTCH K1

3 - 1-2/4-5 SHIFT PRESSURE SHIFT VALVE

7 - HOLDING CLUTCH B1

4 - 1-2/4-5 HOLDING PRESSURE SHIFT VALVE

21 - 708

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

WK

The end face of the command valve (5) is kept unpressurized via the solenoid valve for 1-2 and 4-5 shift (1).
Because of the holding pressure shift valve (4), the working pressure (p-A) is present at the multiple-disc holding
clutch B1 (7). Clutch K1 (6) is unpressurized.

Shift Phase - 1-2 Shift Phase 1

1 - 1-2/4-5 SHIFT SOLENOID

5 - 1-2/4-5 COMMAND VALVE

2 - 1-2/4-5 OVERLAP VALVE

6 - DRIVING CLUTCH K1

3 - 1-2/4-5 SHIFT PRESSURE SHIFT VALVE

7 - HOLDING CLUTCH B1

4 - 1-2/4-5 HOLDING PRESSURE SHIFT VALVE

WK

AUTOMATIC TRANSMISSION - NAG1 - SERVICE INFORMATION

21 - 709
