P0712-TRANSMISSION TEMPERATURE SENSOR LOW (CONTINUED)

3.

CHECK THE (T54) TEMPERATURE SENSOR-P/N SWITCH SIGNAL CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off to the lock position.

Disconnect the TCM C2 harness connector.

Measure the resistance between ground and the (T54) Temperature
Sensor-P/N Switch Signal circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T54) Temperature Sensor-P/N Switch Signal

circuit for a short to ground.

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Go To 4

4.

CHECK THE (T54) TEMPERATURE SENSOR-P/N SWITCH SIGNAL CIRCUIT FOR A SHORT TO ANOTHER
CIRCUIT

Disconnect the TCM C1 harness connector.

Disconnect the Transmission Electrohydraulic Control Unit Assembly
harness connector.

Measure the resistance between the (T54) Temperature Sensor-P/N
Switch Signal circuit and all other circuits in the TCM C1 and C2 har-
ness connectors.

Is the resistance below 5.0 ohms between the (T54) Tempera-
ture Sensor-P/N Switch Signal circuit and any other circuit(s)?

Yes

>> Repair the (T54) Temperature Sensor-P/N Switch Signal

circuit for a short to another circuit(s).

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

No

>> Using the schematics as a guide, check the Transmission

Control Module (TCM) pins, terminals, and connectors for
corrosion, damage, or terminal push out. Pay particular
attention to all power and ground circuits. If no problems
are found, replace the TCM per the Service Information.
Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/TRANSMISSION CONTROL MODULE for the
appropriate service procedure.

Perform NAG1 TRANSMISSION VERIFICATION TEST -
VER 1.

21 - 494

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

WK

P0714-TRANSMISSION TEMPERATURE SENSOR INTERMITTENT

WK

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

21 - 495

P0714-TRANSMISSION TEMPERATURE SENSOR INTERMITTENT (CONTINUED)

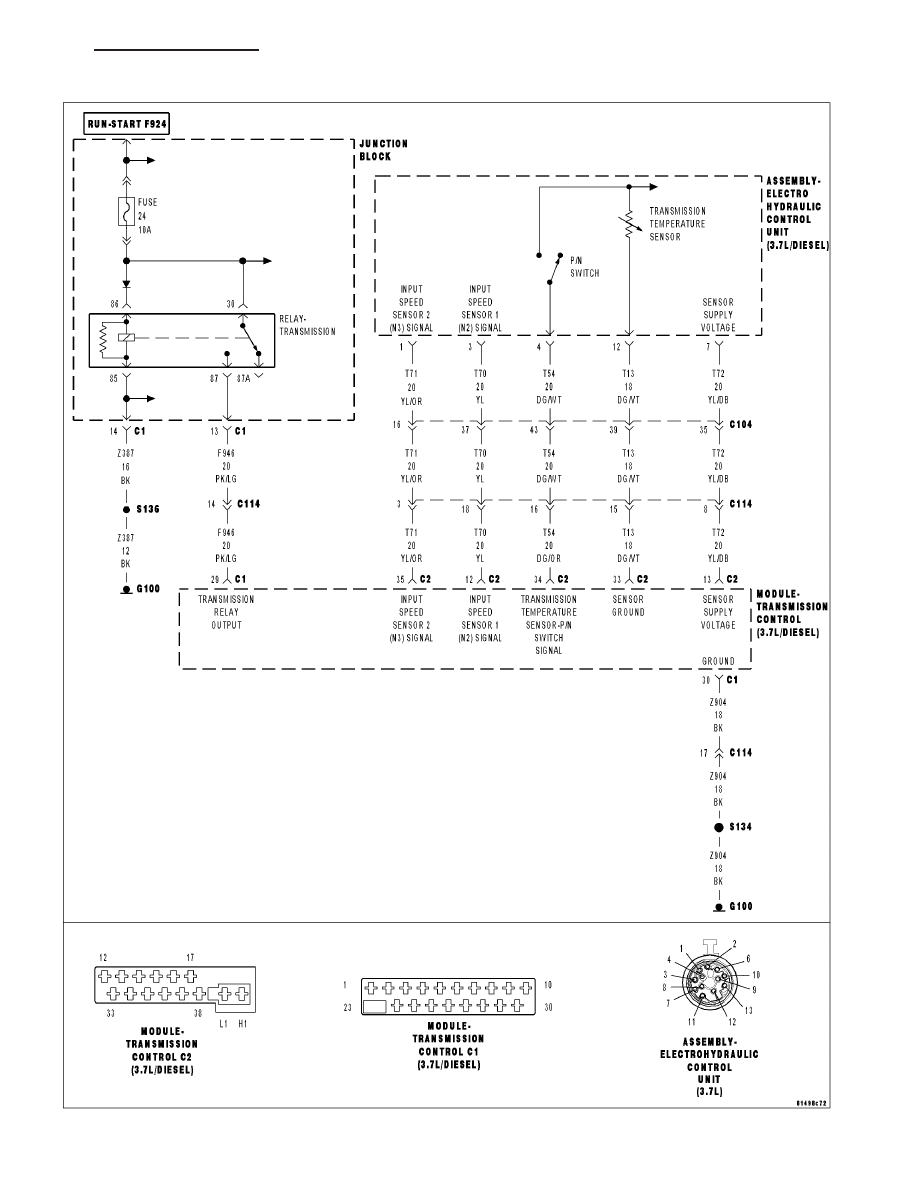

For the Transmission circuit diagram (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - NAG1 - SCHE-
MATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W

Theory of Operation

The Electrohydraulic Control Unit Assembly of the NAG1 transmission contains a temperature sensor to monitor the
transmission oil temperature. This sensor is wired in series with the transmission Park/Neutral switch. The Trans-
mission Control Module (TCM) expects to see a valid voltage level from the sensor when the shifter is in Reverse
or any forward Drive position. The TCM also expects to see an open circuit condition when the shifter is in the Park
or Neutral position. When the controller detects an open circuit when in Reverse or any forward drive position the
DTC will set. Note: The TCM substitutes the Transmission Temperature reading with Engine Temperature due to a
open circuit condition in Park or Neutral.

•

When Monitored:
Continuously with the ignition on and the Transmission Temperature below 170 °C (338 °F).

•

Set Condition:
When the TCM detects the Temperature sensor input changes more than 10 °C (50 °F) between each 20
mSec sensor read.

Possible Causes

WIRING AND CONNECTORS

TRANSMISSION TEMPERATURE SENSOR - P/N SWITCH

TRANSMISSION CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - NAG1 - STANDARD PROCEDURE)

Diagnostic Test

1.

CHECK WIRING AND CONNECTORS

Ignition on, engine not running.

With the scan tool, monitor the Transmission Temperature.

Apply the parking brake.

With the brakes firmly applied, place the gear selector in Drive.

While monitoring the scan tool, wiggle the wires and connectors from the TCM to the Electrohydraulic Control Unit.

Did the transmission temperature fluctuate while wiggling the wires?

Yes

>> Repair the wiring and/or connectors as necessary.

Perform NAG1 TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 2

21 - 496

AUTOMATIC TRANSMISSION NAG1 - ELECTRICAL DIAGNOSTICS

WK

P0714-TRANSMISSION TEMPERATURE SENSOR INTERMITTENT (CONTINUED)

2.

CHECK IF DTC RESETS

Replace the Transmission Temperature Sensor - P/N Switch. Refer to 21- AUTOMATIC TRANSMISSION-AUTO-
MATIC TRANSMISSION NAG1/SERVICE INFORMATION for proper service procedure.

Perform NAG1 TRANSMISSION VERIFICATION TEST - VER 1.

With the scan tool, read Transmission DTCs.

Did DTC P0714 reset?

Yes

>> Using the schematics as a guide, check the Transmission Control Module (TCM) pins, terminals, and

connectors for corrosion, damage, or terminal push out. Pay particular attention to all power and ground
circuits. If no problems are found, replace the TCM per the Service Information. Refer to 8 - ELECTRI-
CAL/ELECTRONIC CONTROL MODULES/TRANSMISSION CONTROL MODULE for the appropriate
service procedure.

Perform NAG1 TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Test Complete.
