C102B–RIGHT REAR WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

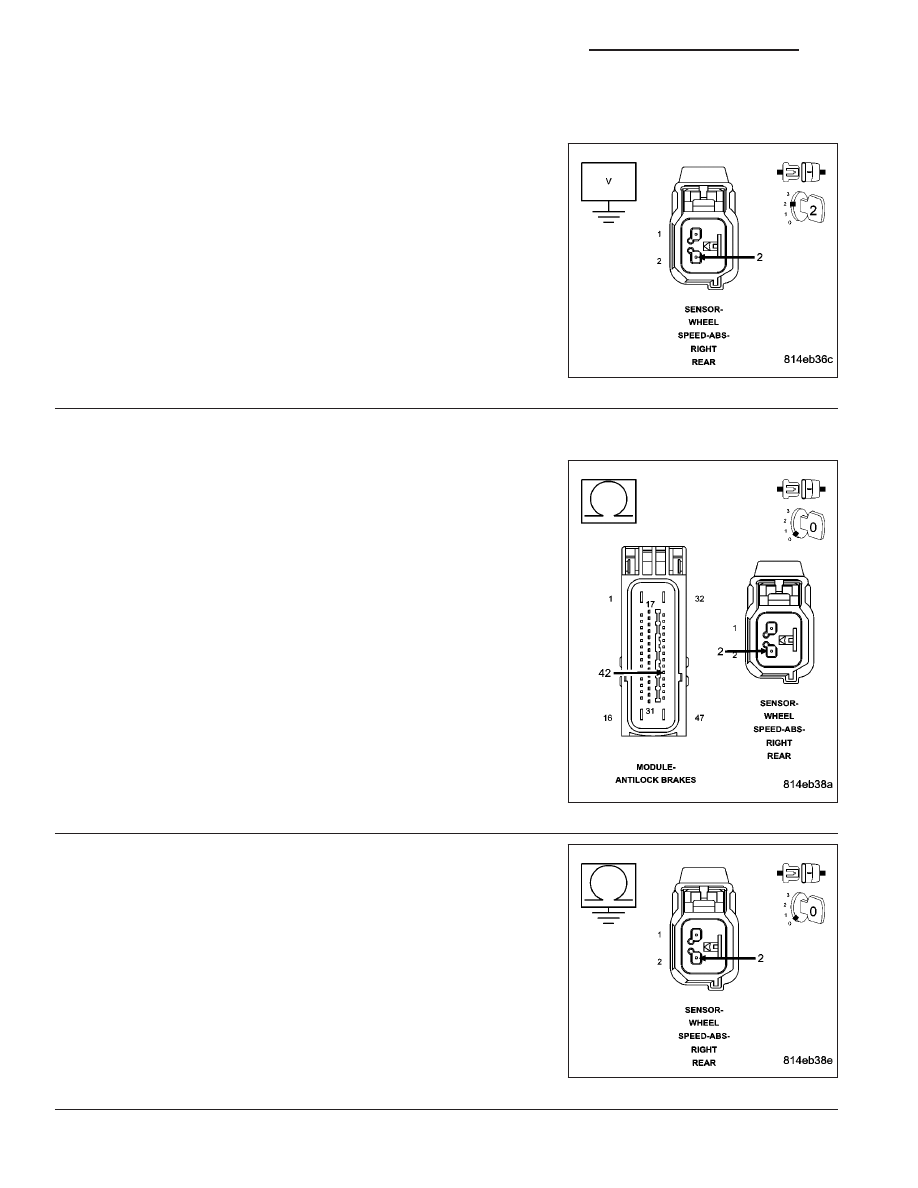

9.

(B1) RIGHT REAR WSS SIGNAL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Turn the ignition on.

Measure the voltage of the (B1) Right Rear WSS Signal circuit.

Is there any voltage present?

Yes

>> Repair the (B1) Right Rear WSS Signal circuit for a short

to voltage.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 10

10.

(B1) RIGHT REAR WSS SIGNAL CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (B1) Right Rear WSS Signal circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (B1) Right Rear WSS Signal circuit for an

open.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

11.

CHECK THE (B1) RIGHT REAR WSS SIGNAL CIRCUIT FOR
A SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (B1) Right Rear WSS
Signal circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (B1) Right Rear WSS Signal circuit for a short

to ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 12

5 - 194

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C102B–RIGHT REAR WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

12.

CHECK THE (B1) RIGHT REAR WSS SIGNAL VOLTAGE AT THE RIGHT REAR WSS HARNESS
CONNECTOR

Turn the ignition off.

Reconnect all connectors.

Turn the ignition on.

While back probing, measure the voltage between the (B1) Right Rear
WSS Signal circuit at the Right Rear WSS harness connector and
ground.

Slowly rotate the wheel by hand.

Does the (B1) Right Rear WSS Signal circuit voltage toggle
between approximately 1.6 and .8 volts?

Yes

>> Go To 13

No

>> Replace the Right Rear WSS in accordance with the Ser-

vice Information.

Perform ABS VERIFICATION TEST - VER 1.

13.

CHECK THE (B1) RIGHT REAR WSS SIGNAL VOLTAGE AT THE ANTI-LOCK BRAKE MODULE
HARNESS CONNECTOR

Turn the ignition off.

Turn the ignition on.

While back probing, measure the voltage between the (B1) Right Rear
WSS Signal circuit at the Anti-Lock Brake Module harness connector
and ground.

Slowly rotate the wheel by hand.

Does the (B1) Right Rear WSS Signal circuit voltage toggle
between approximately 1.6 and .8 volts?

Yes

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Repair the (B1) Right Rear WSS Signal circuit for an

open.

Perform ABS VERIFICATION TEST - VER 1.

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 195

C1032-RIGHT REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE

5 - 196

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C1032-RIGHT REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE (CONTINUED)

For the Anti-Lock Brake System circuit diagram. (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
When the Right Rear Wheel Speed Signal circuit indicates continuously too high or too low wheel speed.

Possible Causes

TERMINAL/CONNECTOR/TONE WHEEL DAMAGE

(B1) RIGHT REAR WSS SIGNAL CIRCUIT SHORTED TO THE (B2) RIGHT REAR WSS SUPPLY CIRCUIT

(B2) RIGHT REAR WSS SUPPLY CIRCUIT SHORTED TO VOLTAGE, GROUND, OR OPEN

(B1) RIGHT REAR WSS SIGNAL CIRCUIT SHORTED TO VOLTAGE, GROUND, OR OPEN

RIGHT REAR WHEEL SPEED SENSOR

ANTI-LOCK BRAKE MODULE

Diagnostic Test

1.

CHECK FOR A DTC C1032-RIGHT REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, read DTCs.

Record DTC and Freeze Frame information.

With the scan tool, erase DTCs.

CAUTION: Ensure braking capability is available before road testing.
Drive the vehicle over 25 Km/h (15 mph).

Park the vehicle and cycle the ignition switch from off to on.

With the scan tool, read DTCs.

Does the scan tool display: C1032-RIGHT REAR WHEEL SPEED SENSOR SIGNAL ERRATIC PERFOR-
MANCE?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

Perform ABS VERIFICATION TEST - VER 1.
