C1015–RIGHT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

8.

CHECK THE (B7) RIGHT FRONT WSS SUPPLY AND THE (B6) RIGHT FRONT WSS SIGNAL VOLTAGE

Measure the voltage between the (B7) Right Front WSS Supply and
(B6) Right Front WSS Signal circuits at the Right Front WSS harness
connector.

Is the voltage above 10 volts?

Yes

>> Go To 11

No

>> Go To 9

9.

(B6) RIGHT FRONT WSS SIGNAL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Turn the ignition on.

Measure the voltage of the (B6) Right Front WSS Signal circuit.

Is there any voltage present?

Yes

>> Repair the (B6) Right Front WSS Signal circuit for a short

to voltage.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 10

5 - 158

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

C1015–RIGHT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

10.

(B6) RIGHT FRONT WSS SIGNAL CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (B6) Right Front WSS Signal circuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (B6) Right Front WSS Signal circuit for an

open.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

11.

CHECK THE (B6) RIGHT FRONT WSS SIGNAL CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the (B6) Right Front
WSS Signal circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (B6) Right Front WSS Signal circuit for a short

to ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 12

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 159

C1015–RIGHT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

12.

CHECK THE (B6) RIGHT FRONT WSS SIGNAL VOLTAGE AT THE RIGHT FRONT WSS HARNESS
CONNECTOR

Turn the ignition off.

Reconnect all connectors.

Turn the ignition on.

While back probing, measure the voltage between the (B6) Right Front
WSS Signal circuit at the Right Front WSS harness connector and
ground.

Slowly rotate the wheel by hand.

Does the (B6) Right Front WSS Signal circuit voltage toggle
between approximately 1.6 and .8 volts?

Yes

>> Go To 13

No

>> Replace the Right Front WSS in accordance with the Ser-

vice Information.

Perform ABS VERIFICATION TEST - VER 1.

13.

CHECK THE (B6) RIGHT FRONT WSS SIGNAL VOLTAGE AT THE ANTI-LOCK BRAKE MODULE
HARNESS CONNECTOR

Turn the ignition off.

Turn the ignition on.

While back probing, measure the voltage between the (B6) Right Front
WSS Signal circuit at the Anti-Lock Brake Module harness connector
and ground.

Slowly rotate the wheel by hand.

Does the (B6) Right Front WSS Signal circuit voltage toggle
between approximately 1.6 and .8 volts?

Yes

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Repair the (B6) Right Front WSS Signal circuit for an

open.

Perform ABS VERIFICATION TEST - VER 1.

5 - 160

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

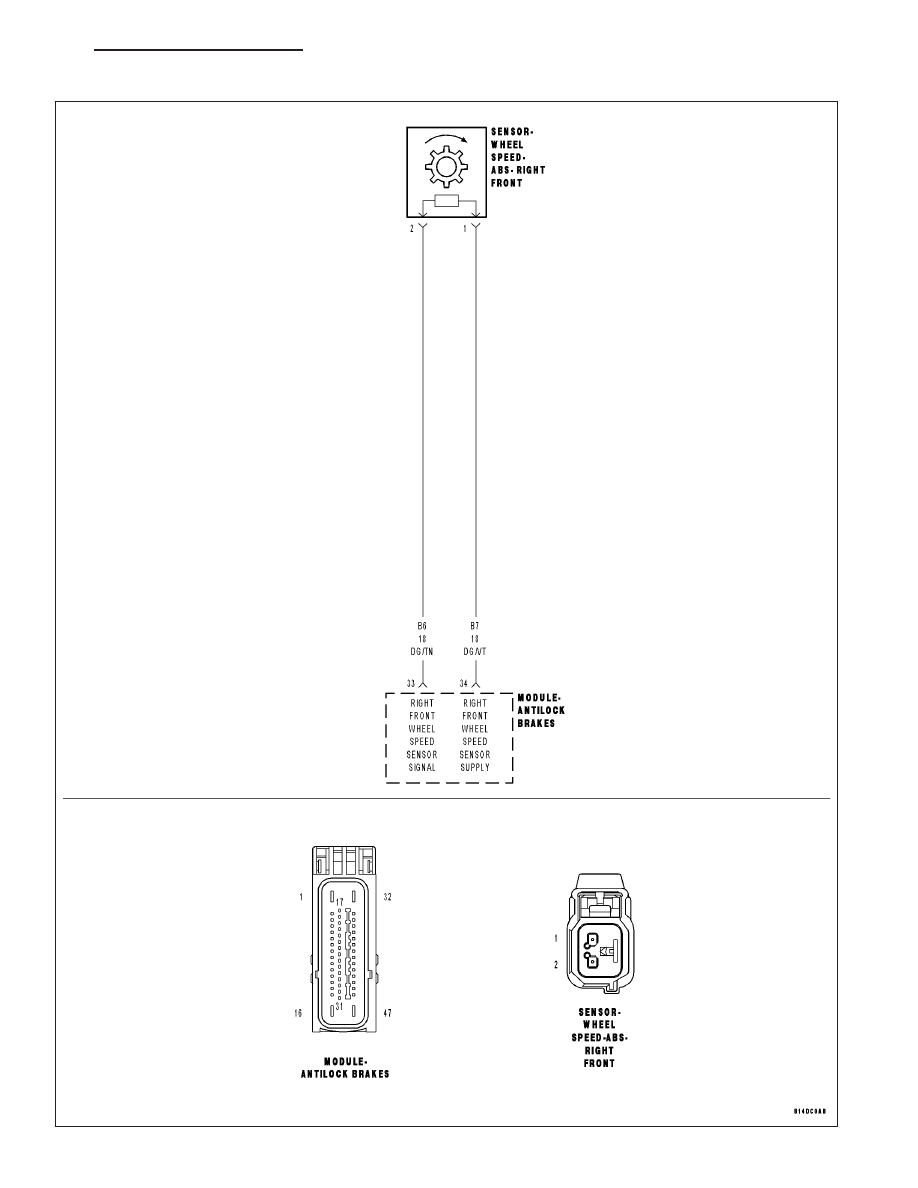

C101C-RIGHT FRONT WHEEL SPEED SENSOR SIGNAL ERRATIC PERFORMANCE

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 161
