Jeep Grand Cherokee WK. Manual - part 1287

9. Loosen the tie rod end jam nuts (3).

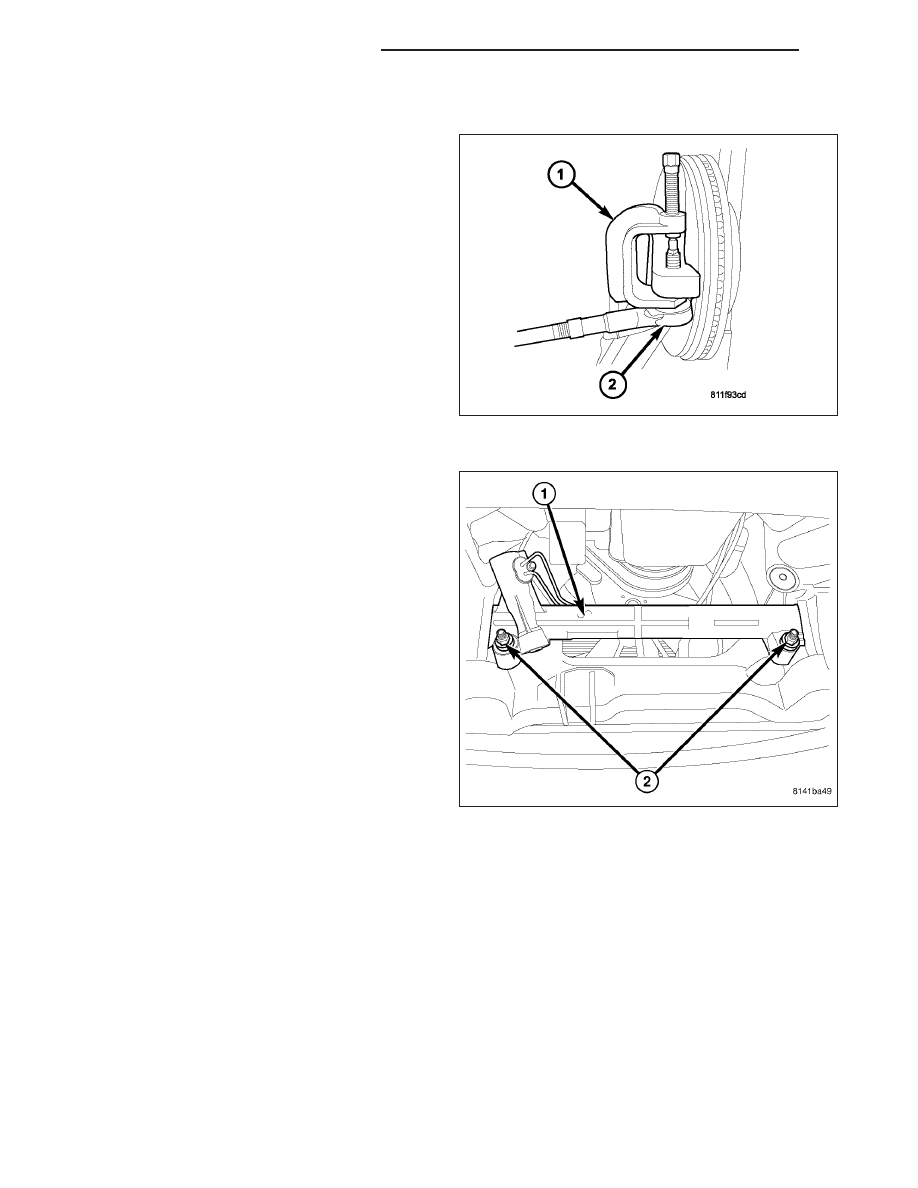

10. Remove the outer tie rod end nut and separate

the tie rod (2) from the knuckle using special tool
#8677 (1).

11. Remove the front splash shield.

12. 4X4 Only - Remove the front axle (Refer to 3 -

DIFFERENTIAL & DRIVELINE/FRONT AXLE -
REMOVAL).

13. Remove the two steering gear mounting bolts (2).

19 - 62

GEAR - SERVICE INFORMATION

WK

14. Move the gear (1) to the full right position to allow

clearance over the control arm (2) then lower the
gear down, then turn the gear to the full left posi-
tion then to allow clearance then remove from the
vehicle.

15. Remove the outer tie rod ends from the steering

gear (if needed).

INSTALLATION

1. Install the outer tie rod ends. (if removed).

2. Position the steering gear (1) back into the vehicle

the same way it was removed.

WK

GEAR - SERVICE INFORMATION

19 - 63

3. Install the Steering gear mounting bolts (2) Tighten

to 217 N·m (160 ft. lbs.).

4. Install the front splash shield.

5. Install the outer tie rod ends jam nuts (3) (loose).

6. Install the outer tie rod ends (2) to the knuckle (5)

and tighten the tie rod end nut (1) to 95 N·m (70 ft.
lbs.).

7. Install the pressure and return hoses (2&3) to the

steering gear (1) and tighten to 28 N·m (21 ft. lbs.).

19 - 64

GEAR - SERVICE INFORMATION

WK

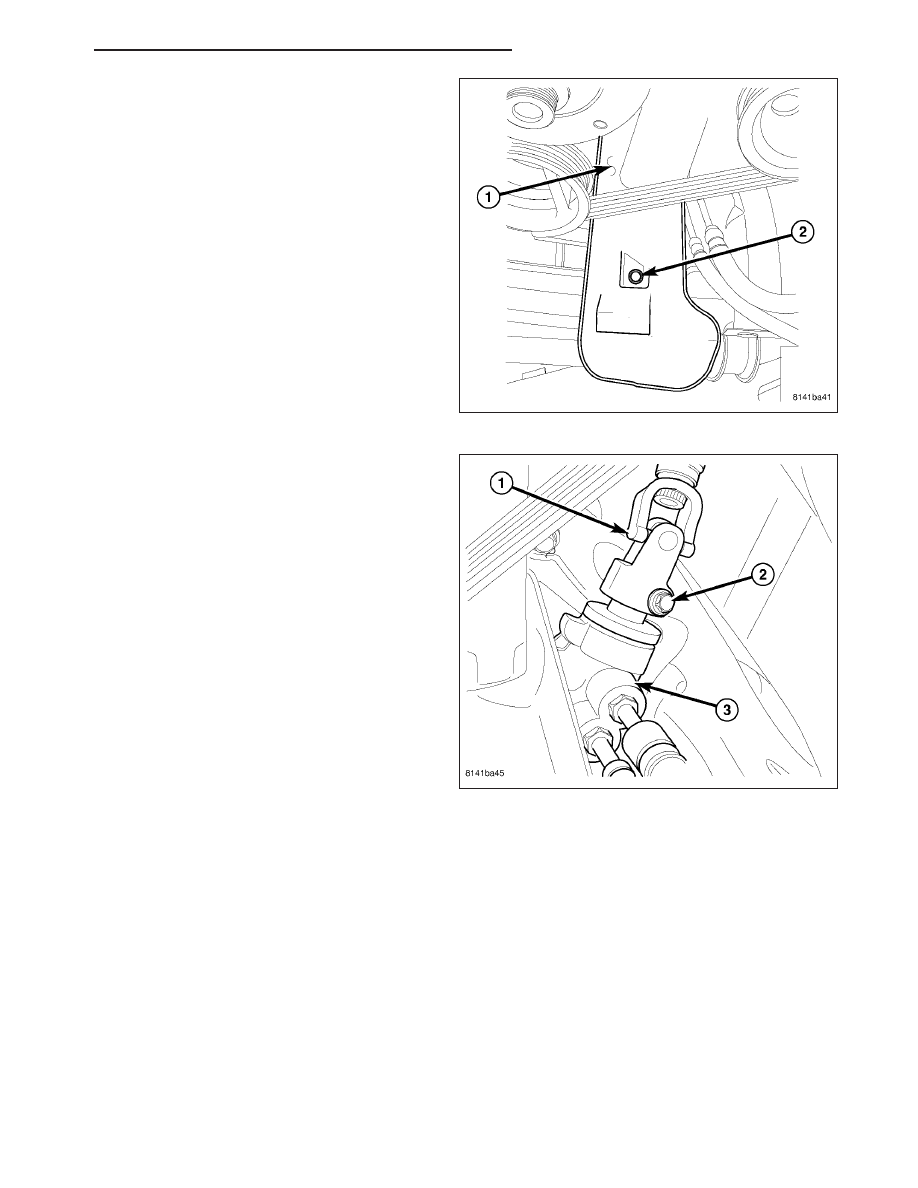

8. Install the oil filter drip tray (1).

9. Install the column coupler shaft into the lower cou-

pling (1) and install a new bolt (2), Tighten to 49
N·m (36 ft. lbs.).

10. Install the front axle housing unit (Refer to 3 -

DIFFERENTIAL & DRIVELINE/FRONT AXLE -
C200FE - INSTALLATION). 4x4 ONLY

11. Install the wheel and tire assembly.

12. Remove the support and lower the vehicle.

13. Remove the steering wheel lock.

14. Fill the power steering pump (Refer to 19 -

STEERING/PUMP - STANDARD PROCEDURE).

15. Set the toe. (Refer to 2 - SUSPENSION/WHEEL

ALIGNMENT - STANDARD PROCEDURE).

WK

GEAR - SERVICE INFORMATION

19 - 65
