5.7L V-8

CAUTION: Do not use spray (carb) cleaners on
any part of the throttle body. Do not apply silicone
lubricants to any part of the throttle body.

1. Remove air duct and air resonator box at throttle

body.

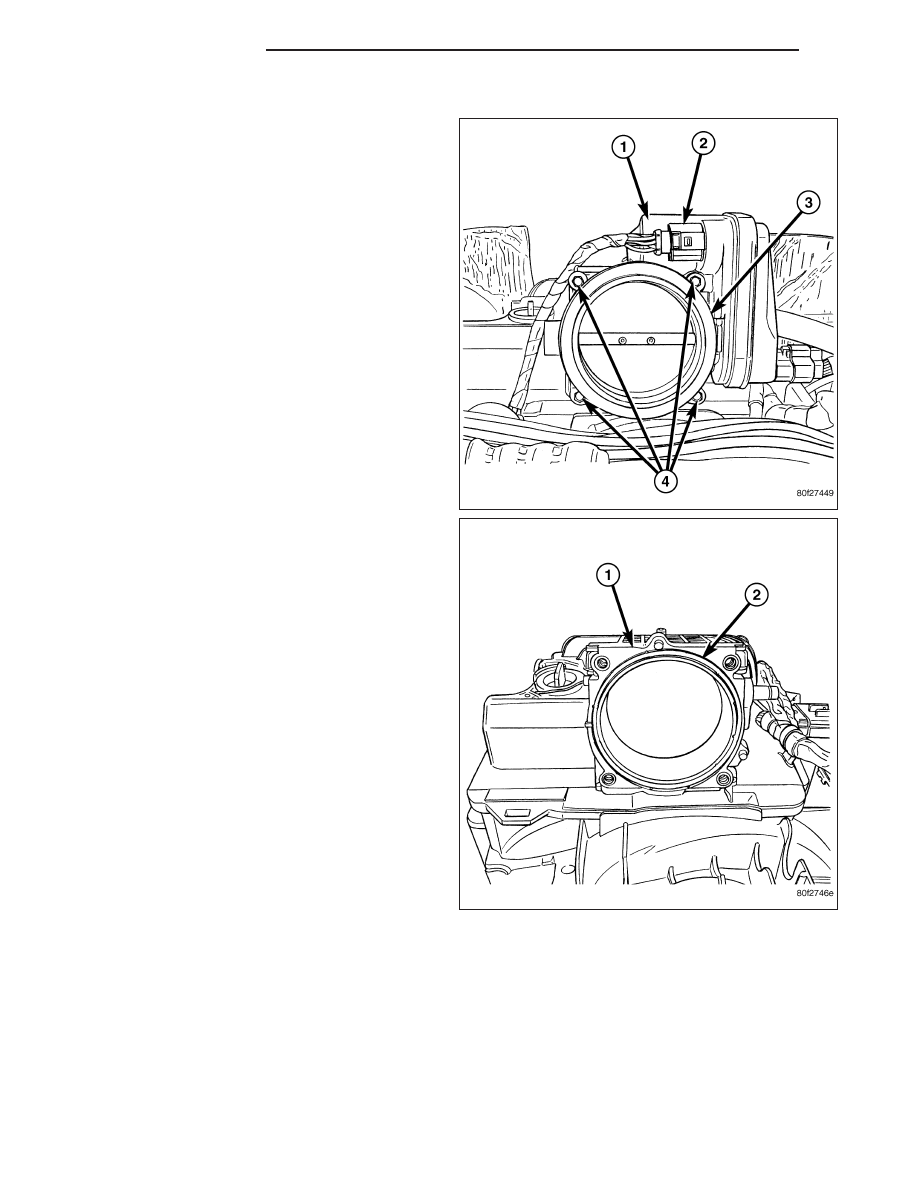

2. Disconnect electrical connector at throttle body (2).

3. Remove four throttle body mounting bolts (4).

4. Remove throttle body from intake manifold.

5. Check condition of throttle body o-ring (2).

INSTALLATION

3.7L V-6

1. Check condition of throttle body-to-intake manifold o-ring. Replace as necessary.

2. Clean mating surfaces of throttle body and intake manifold.

3. Install throttle body-to-intake manifold o-ring.

4. Install throttle body to intake manifold.

5. Install 3 mounting bolts. Tighten bolts to 12 N·m (105 in. lbs.) torque.

6. Install control cables.

7. Install electrical connectors.

14 - 50

FUEL INJECTION

WK

8. Install necessary vacuum lines.

9. Install air plenum.

4.7L V-8

1. Clean throttle body-to-intake manifold o-ring.

2. Clean mating surfaces of throttle body and intake manifold.

3. Install throttle body to intake manifold by positioning throttle body to manifold alignment pins.

4. Install three mounting bolts. Tighten bolts to 12 N·m (105 in. lbs.) torque.

5. Install control cables.

6. Install vacuum line to throttle body.

7. Install electrical connectors.

8. Install air plenum.

5.7L V-8

CAUTION: Do not use spray (carb) cleaners on any part of the throttle body. Do not apply silicone lubri-
cants to any part of the throttle body.

1. Clean and check condition of throttle body-to-intake manifold o-ring.

2. Clean mating surfaces of throttle body and intake manifold.

3. Install throttle body to intake manifold by positioning throttle body to manifold alignment pins.

4. Install 4 mounting bolts. Refer to Torque Specifications.

5. Install electrical connector.

6. Install air plenum.

7. A Scan Tool may be used to learn electrical parameters. Go to the Miscellaneous menu, and then select ETC

Learn.

8. If the previous step is not performed, a Diagnostic Trouble Code (DTC) will be set.

9. If necessary, use a scan tool to erase any Diagnostic Trouble Codes (DTC’s) from PCM.

CABLE-THROTTLE CONTROL

REMOVAL

3.7L V-6

CAUTION: Be careful not to damage or kink cable core wire (within cable sheathing) while servicing accel-
erator pedal or throttle cable.

WK

FUEL INJECTION

14 - 51

1. From inside vehicle, hold up accelerator pedal. Remove plastic cable retainer (clip) (2) and throttle cable core

wire from upper end of pedal arm. Plastic cable retainer snaps into top of pedal arm.

2. Remove cable core wire at pedal arm.

3. From inside vehicle, remove metal clip holding cable (3) to dashpanel.

4. Remove air resonator box at throttle body.

5. Unsnap cable from dashpanel routing clip.

6. Remove cable housing from dash panel and pull into engine compartment

.

7. Hold throttle in wide open position. While held in

this position, slide throttle cable pin (1) from throttle
body bellcrank.

14 - 52

FUEL INJECTION

WK

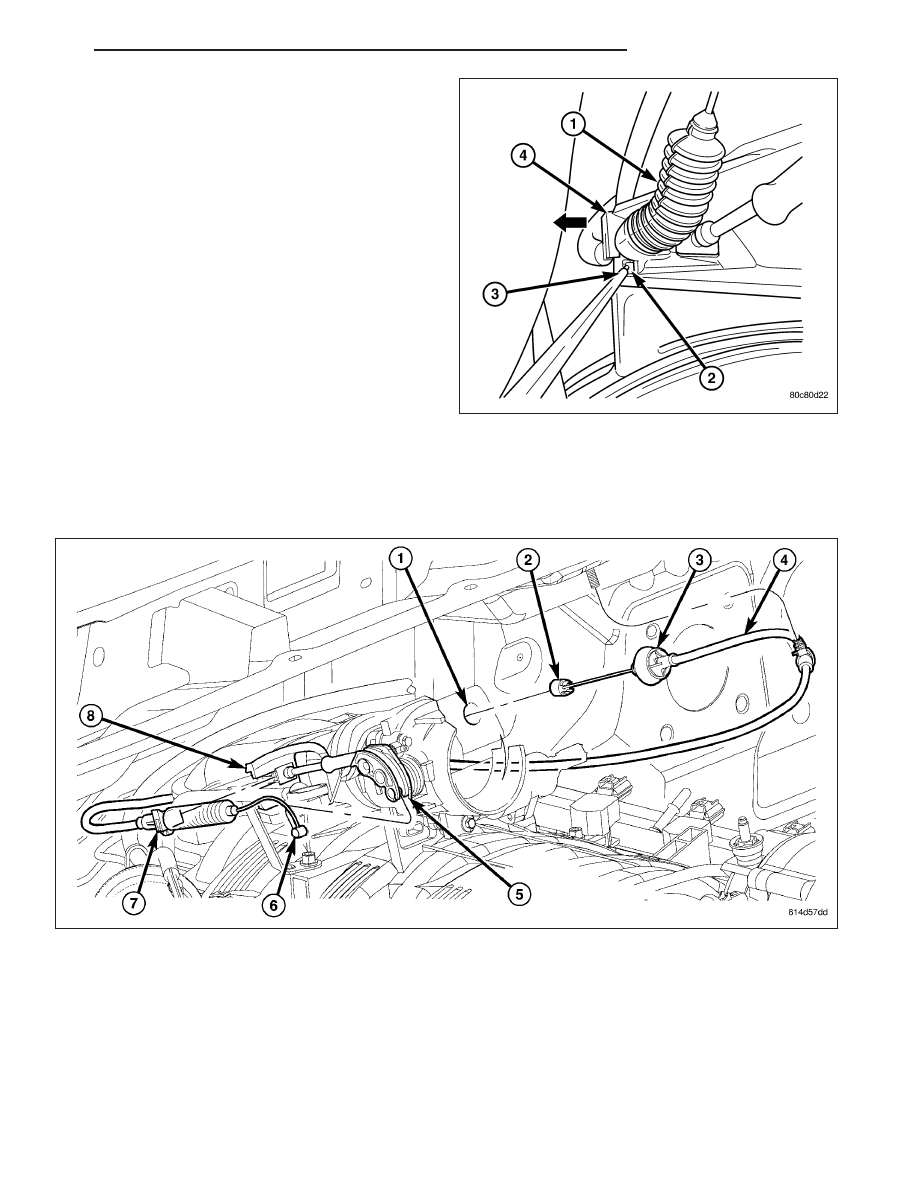

8. Using a pick or small screwdriver (3), press release

tab (2) to release plastic cable mount from bracket.
Press on tab only enough to release cable from
bracket. If tab is pressed too much, it will be
broken. Slide plastic mount (4) towards right side
of vehicle to remove throttle cable from throttle
body bracket.

9. Remove throttle cable from vehicle.

4.7L V-8

CAUTION: Be careful not to damage or kink cable core wire (within cable sheathing) while servicing accel-
erator pedal or throttle cable.

1. From inside vehicle, hold up accelerator pedal. Remove plastic cable retainer (clip) (2) and throttle cable core

wire from upper end of pedal arm. Plastic cable retainer (clip) snaps into pedal arm.

2. Remove cable core wire at pedal arm.

3. From inside vehicle, remove cable clip holding cable (3) to dashpanel.

4. Remove air box at throttle body.

5. Unsnap cable from dashpanel routing clip.

6. Remove cable housing from dash panel and pull into engine compartment.
