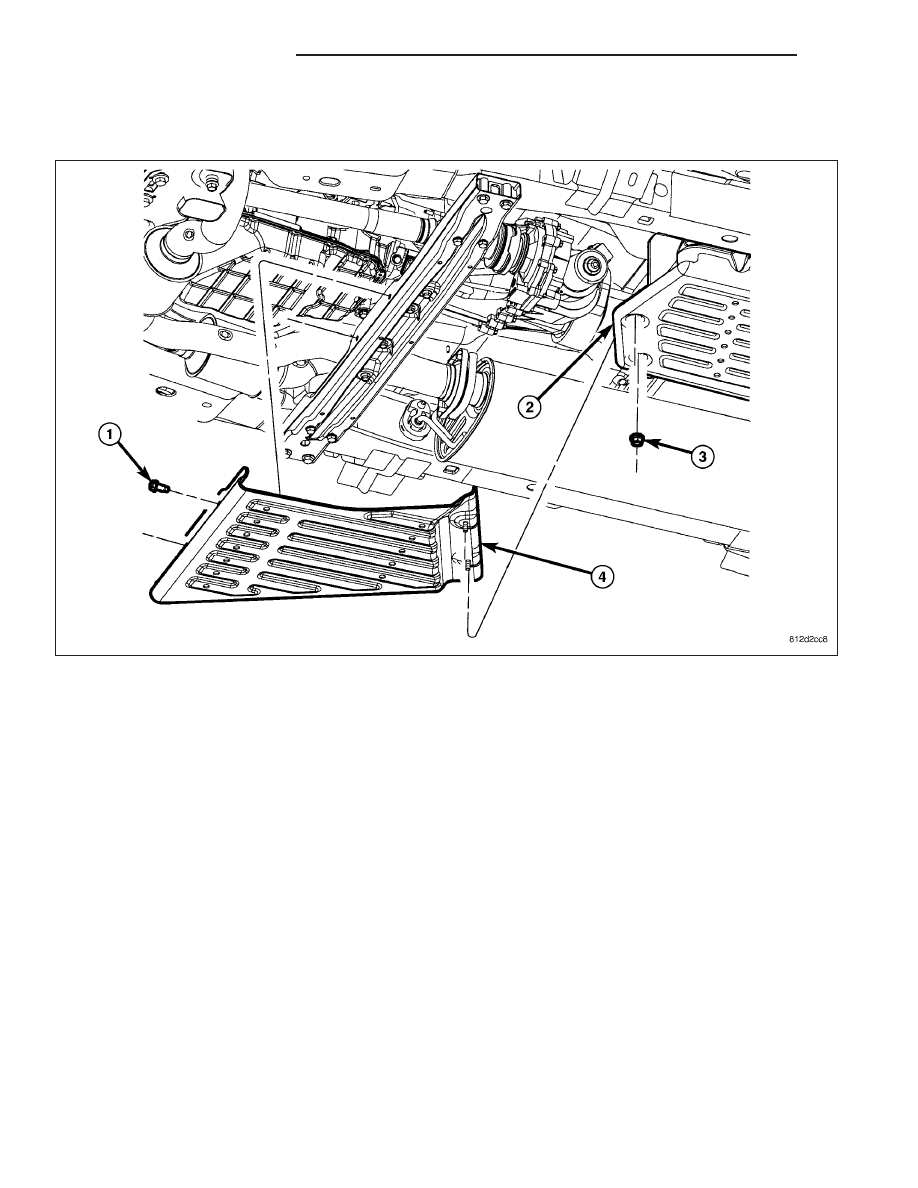

SKID PLATE-TRANSFER CASE

REMOVAL

1. Raise and support the vehicle.

2. Remove the crossmember bolts (1).

3. Remove the nuts (3) and remove the skid plate.

13 - 40

FRAME & BUMPERS

WK

INSTALLATION

1. Install the skid plate and install the crossmember bolts (1).

2. Tighten the bolts to 47 N·m (35 ft. lbs.).

3. Install the nuts and tighten to 81 N·m (60 ft. lbs.).

WK

FRAME & BUMPERS

13 - 41

FUEL SYSTEM

TABLE OF CONTENTS

page

page

FUEL DELIVERY

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

FUEL INJECTION

. . . . . . . . . . . . . . . . . . . . . . . . 26

FUEL DELIVERY

TABLE OF CONTENTS

page

page

FUEL DELIVERY

STANDARD PROCEDURE - FUEL SYSTEM

PRESSURE RELEASE

. . . . . . . . . . . . . . . . . . . 1

SPECIFICATIONS

FUEL SYSTEM PRESSURE

. . . . . . . . . . . . . . . 2

TORQUE - FUEL SYSTEM

. . . . . . . . . . . . . . . . 2

SPECIAL TOOLS

FUEL SYSTEM

. . . . . . . . . . . . . . . . . . . . . . . . 4

SENSOR-FUEL LEVEL SENDING UNIT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

LINES, FUEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

FITTING, QUICK CONNECT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

STANDARD PROCEDURE - QUICK-CONNECT

FITTINGS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

PUMP-FUEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 11

MODULE-FUEL PUMP

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 12

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 13

RAIL-FUEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 14

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 14

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 19

TANK-FUEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 24

FILTER-INLET

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

REGULATOR-FUEL PRESSURE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

FILTER-FUEL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

FUEL DELIVERY

STANDARD PROCEDURE - FUEL SYSTEM PRESSURE RELEASE

Use following procedure if the fuel injector rail is, or is not equipped with a fuel pressure test port.

1. Remove fuel fill cap.

2. Remove fuel pump relay from Power Distribution Center (PDC). For location of relay, refer to label on underside

of PDC cover.

3. Start and run engine until it stalls.

4. Attempt restarting engine until it will no longer run.

5. Turn ignition key to OFF position.

CAUTION: Steps 1, 2, 3 and 4 must be performed to relieve high pressure fuel from within fuel rail. Do not
attempt to use following steps to relieve this pressure as excessive fuel will be forced into a cylinder cham-
ber.
