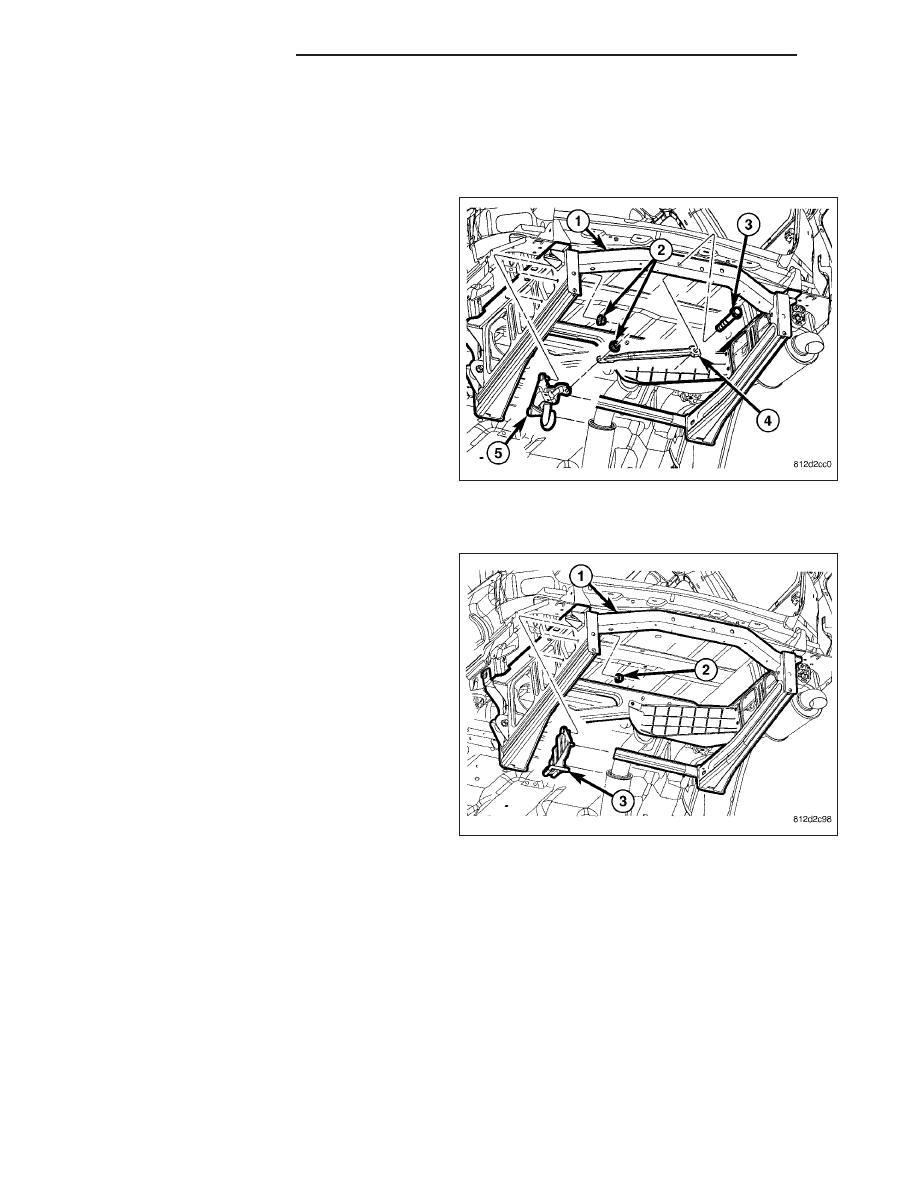

HOOK-REAR TOW

REMOVAL

REAR TOW HOOK

1. Remove the rear fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FASCIA-REAR

-

REMOVAL)

2. Loosen the bolt (3).

3. Remove the brace nut and separate the brace (4).

4. Remove the mounting nuts (2) and remove the

hook (5).

REAR TOW EYE

1. Remove the mounting nuts (2) and remove the eye

(3).

13 - 36

FRAME & BUMPERS

WK

INSTALLATION

REAR TOW HOOK

1. Install the tow hook (5) and install the nuts (2).

2. Tighten the nuts (2) to 88 N·m (65 ft. lbs.).

3. Tighten the brace bolt (3) to 88 N·m (65 ft. lbs.).

4. Install the rear fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FASCIA-REAR - INSTALLA-
TION)

REAR TOW EYE

1. Install the tow eye (3) and install the mounting nuts

(2).

2. Tighten the nuts to 88 N·m (65 ft. lbs.).

WK

FRAME & BUMPERS

13 - 37

HITCH-TRAILER

REMOVAL

1. Remove the rear fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/REAR FASCIA - REMOVAL)

2. Disconnect the trailer wiring connector (1) harness.

NOTE: 7-way connector shown, 4 way similar.

3. Remove the bolts (3) and remove the hitch (2).

INSTALLATION

1. Install the hitch (2) onto the rear body cradle (1)

and install the bolts (3).

2. Tighten the bolts (3) to 156 N·m (115 ft. lbs.).

13 - 38

FRAME & BUMPERS

WK

3. Connect the trailer connector wire harness (1).

NOTE: 7-way connector shown, 4 way similar.

4. Install the rear fascia. (Refer to 13 - FRAME &

BUMPERS/BUMPERS/FASCIA-REAR - INSTALLA-
TION)

SKID PLATE-FRONT

REMOVAL

1. Remove the four bolts (2) and remove the skid

plate (1).

INSTALLATION

1. Install the skid plate (1) and install the four bolts

(2).

2. Tighten the bolts to 28 N·m (21 ft. lbs.).
