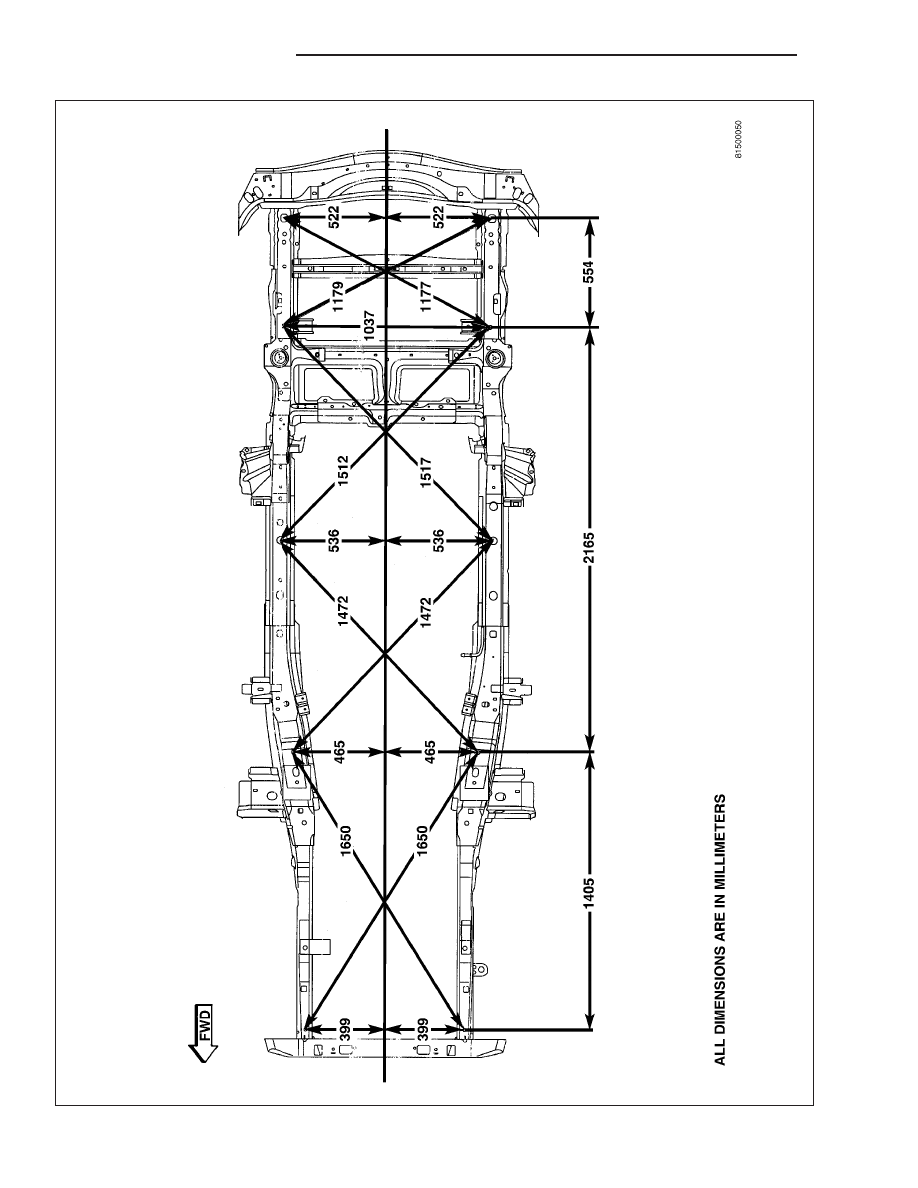

Fig.

1

FRAME

DIMENSIONS

-

T

OP

VIEW

13 - 12

FRAME & BUMPERS

WK

Fig.

2

FRAME

DIMENSIONS

-

SIDE

VIEW

WK

FRAME & BUMPERS

13 - 13

CRADLE-REAR BODY

REMOVAL

1. Remove the rear fascia. (Refer to 13 - FRAME & BUMPERS/BUMPERS/REAR FASCIA - REMOVAL)

2. Remove the spare wheel.

3. Remove the tail lamps.

4. Disconnect the tire pressure monitor sensor, if

equipped.

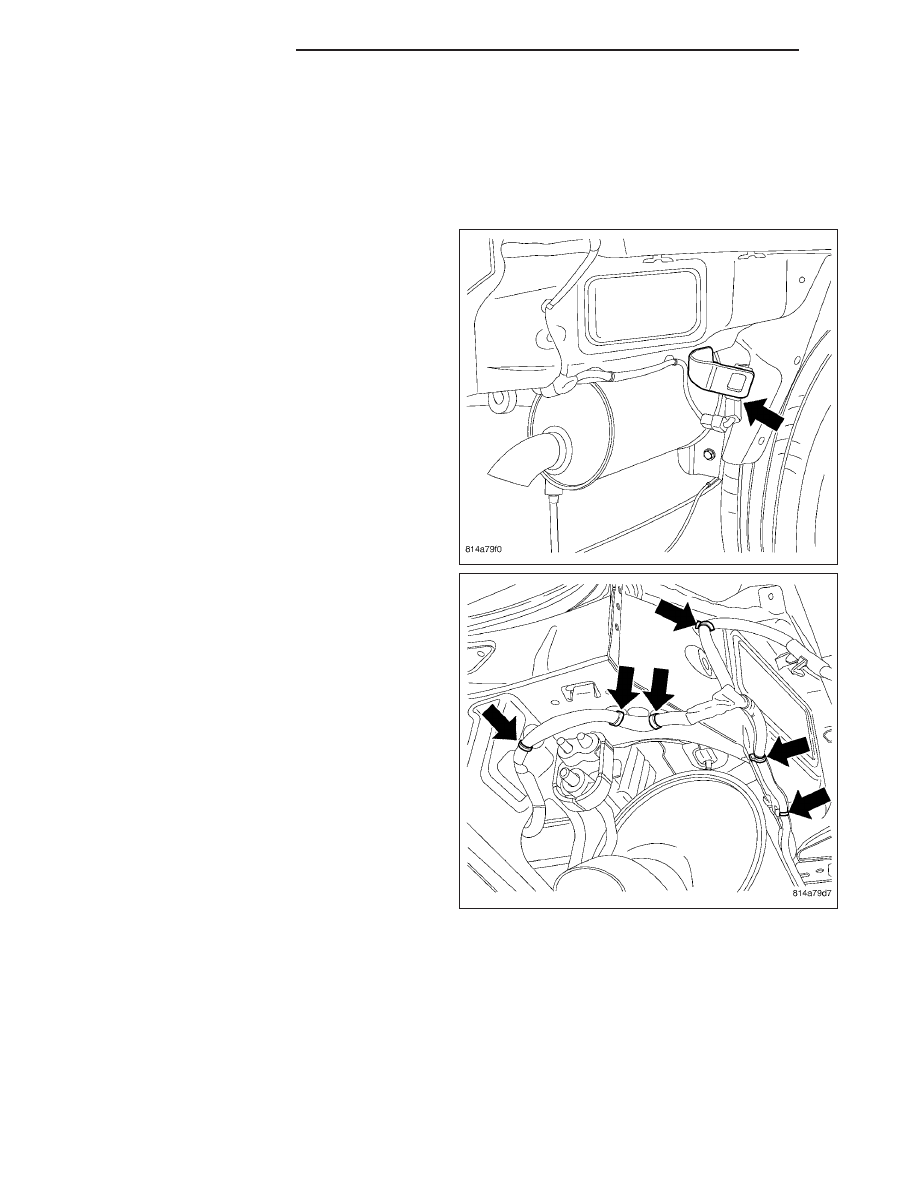

5. Separate the right harness hangers and position

the harness through the cradle.

13 - 14

FRAME & BUMPERS

WK

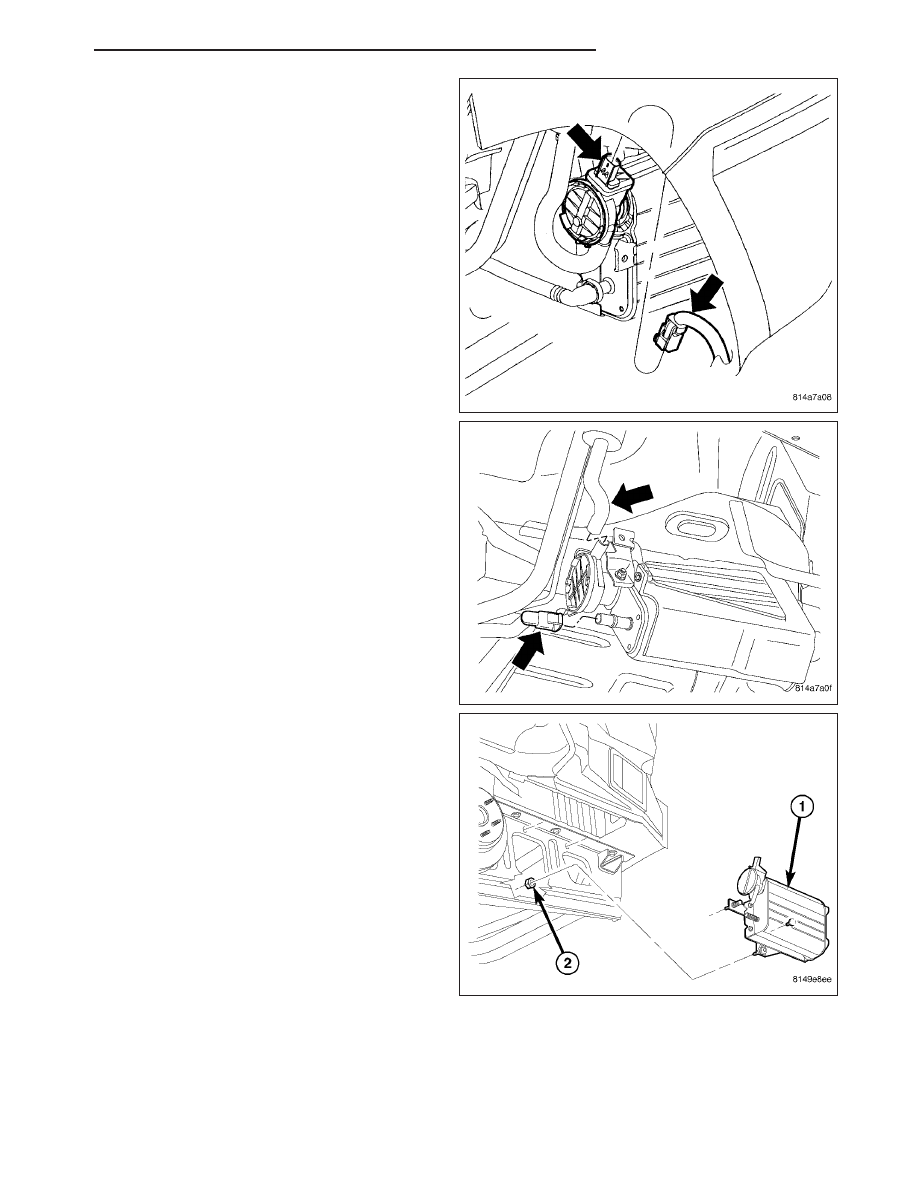

6. Disconnect the vapor canister electrical connector.

7. Disconnect the vapor canister hoses.

8. Loosen the upper two canister nuts.

9. Remove the lower canister nut (2) and remove the

vapor canister (1).
