B1D57–ADJUSTABLE PEDAL SENSOR CIRCUIT HIGH (CONTINUED)

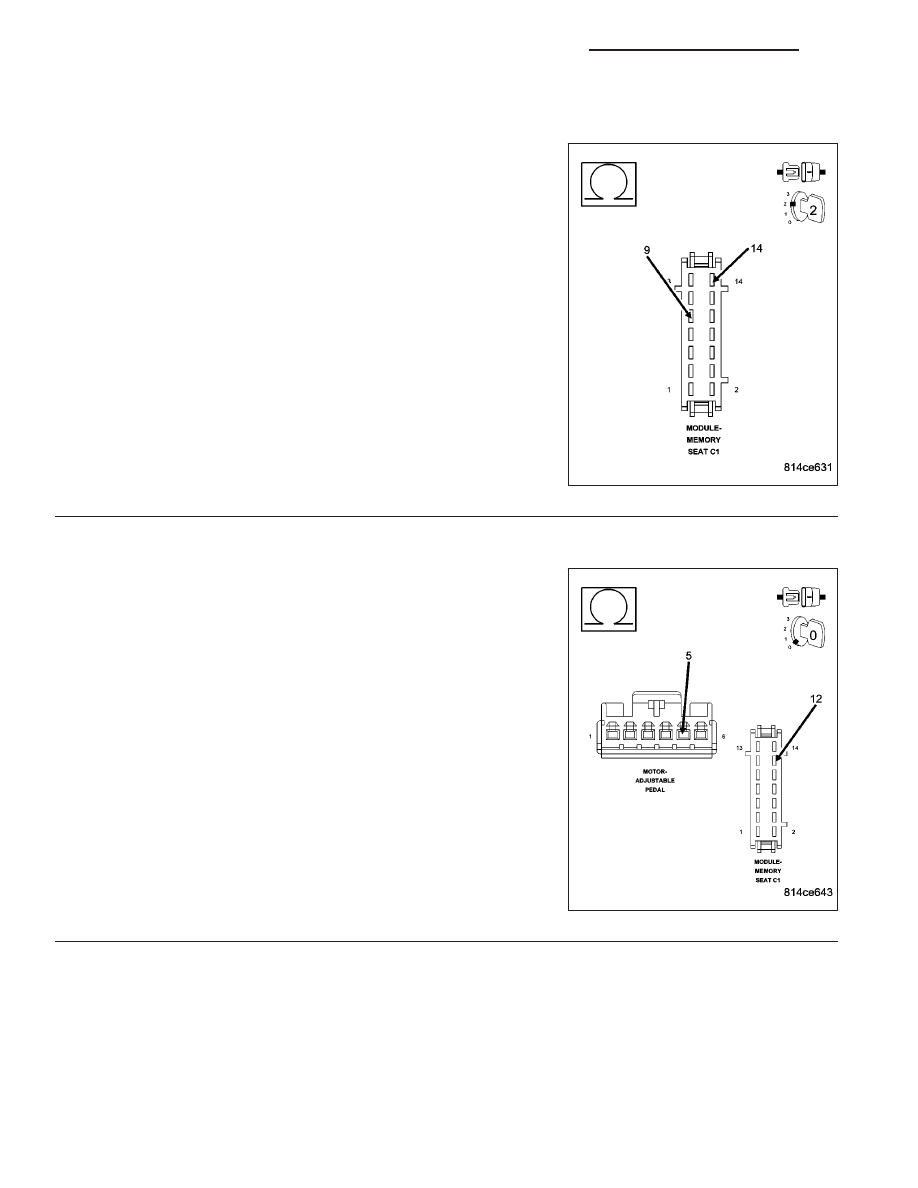

5.

ADJUSTABLE PEDAL SENSOR SIGNAL SHORTED TO SENSOR SUPPLY

Measure the resistance between the Adjustable Pedals Sensor Signal
circuit and the Sensor Supply circuit.

Is the resistance below 100 ohms?

Yes

>> Repair the Adjustable Pedals Sensor Signal circuit for a

short to the Sensor Supply circuit.

Perform APS VERIFICATION TEST - VER 1.

No

>> Go To 6

6.

ADJUSTABLE PEDALS SENSOR RETURN CIRCUIT OPEN

Measure the resistance of the Adjustable Pedals Sensor Return circuit
between the Memory Seat Module harness connector and the Adjust-
able Pedal Motor harness connector.

Is the resistance below 5 ohms?

Yes

>> Go To 7

No

>> Repair the Adjustable Pedals Sensor Ground circuit for an

open.

Perform APS VERIFICATION TEST - VER 1.

5 - 118

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

B1D57–ADJUSTABLE PEDAL SENSOR CIRCUIT HIGH (CONTINUED)

7.

CHECK ADJUSTABLE PEDALS SENSOR SIGNAL CIRCUIT VOLTAGE

Turn the ignition off.

Reconnect all connectors.

Turn the ignition on.

Measure the voltage of the Adjustable Pedals Sensor Signal circuit in the Memory Seat Module harness connector.

Is the voltage below 4.0 volts?

Yes

>> Replace and reprogram the Memory Seat Module in accordance with the Service Information.

Perform APS VERIFICATION TEST - VER 1.

No

>> Replace the Adjustable Pedals Sensor in accordance with the Service Information.

Perform APS VERIFICATION TEST - VER 1.

WK

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

5 - 119

B1D5B–ADJUSTABLE PEDAL SWITCH CIRCUIT PERFORMANCE

5 - 120

BRAKES - BRAKE CONTROLLER ELECTRICAL DIAGNOSTICS

WK

B1D5B–ADJUSTABLE PEDAL SWITCH CIRCUIT PERFORMANCE (CONTINUED)

For the Adjustable Pedal System circuit diagram. (Refer to 5 - BRAKES - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
The Adjustable Pedals Switch is in active operation.

•

Set Condition:
The Memory Seat Module detects an activation of both pedal switches at the same time.

Possible Causes

CONNECTOR/TERMINAL DAMAGE

ADJUSTABLE PEDALS SWITCH REARWARD CIRCUIT SHORTED TO GROUND

ADJUSTABLE PEDALS SWITCH FORWARD CIRCUIT SHORTED TO GROUND

ADJUSTABLE PEDALS SWITCH REARWARD CIRCUIT AND ADJUSTABLE PEDALS SWITCH FORWARD
CIRCUIT SHORTED TOGETHER

ADJUSTABLE PEDALS SWITCH - INTERNAL FAULT

MEMORY SEAT MODULE - INTERNAL FAULT

Diagnostic Test

1.

CHECK FOR DTC B1D5B–ADJUSTABLE PEDAL SWITCH CIRCUIT PERFORMANCE

NOTE: This DTC must be active for the results of this test to be valid.
Turn the ignition on.

With the scan tool, record and erase DTC’s.

Cycle the ignition switch from off to on.

Cycle the Adjustable Pedals Switch forward and rearward.

With the scan tool, read DTC’s

Does the scan tool display: B1D5B–ADJUSTABLE PEDAL SWITCH CIRCUIT PERFORMANCE?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION diagnostic procedure.

Perform APS VERIFICATION TEST - VER 1.

2.

CHECK CONNECTOR/TERMINAL FOR DAMAGE

NOTE: Check all terminals for broken, bent, pushed out, or corroded terminals.
Turn the ignition off.

Inspect the Memory Seat Module harness connector and Lower Switch Bank harness connector.

Is the Lower Switch Bank or any of the connectors/terminals damaged?

Yes

>> Repair as necessary.

Perform APS VERIFICATION TEST - VER 1.

No

>> Go To 3
