21. Install the accessory drive belt (Refer to 7 -

COOLING/ACCESSORY DRIVE/DRIVE BELTS -
INSTALLATION).

22. Install the radiator fan shroud (Refer to 7 - COOL-

ING/ENGINE/RADIATOR FAN - INSTALLATION).

23. Connect the radiator lower hose.

24. Connect the transmission oil cooler lines to the

radiator.

25. Connect the radiator upper hose.

26. Install the air cleaner resonator and duct work..

27. Add engine oil to crankcase (Refer to LUBRICA-

TION & MAINTENANCE/FLUID TYPES - SPECI-
FICATIONS).

28. Fill cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

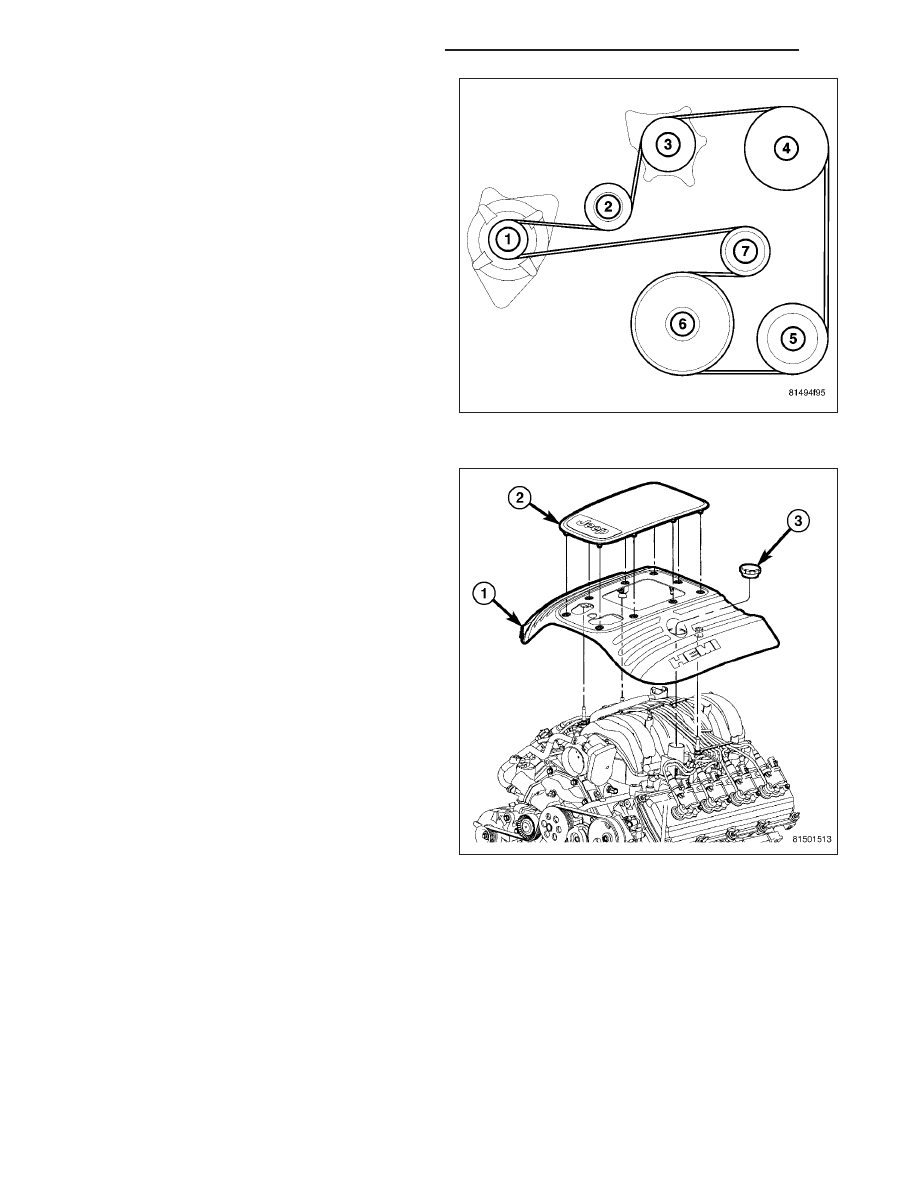

29. Install the engine cover (1).

9 - 1452

ENGINE - 5.7L SERVICE INFORMATION

WK

30. Install the strut tower support (1).

31. Connect battery negative cable.

32. Start engine and inspect for leaks.

33. Road test vehicle.

SPECIFICATIONS

5.7L ENGINE

GENERAL DESCRIPTION

DESCRIPTION

SPECIFICATION

Engine Type

90° V-8 OHV

Displacement

5.7 Liters

345 ( Cubic Inches)

Bore

99.5 mm (3.91 in.)

Stroke

90.9 mm (3.58 in.)

Compression Ratio

9.6:1

Firing Order

1-8-4-3-6-5-7-2

Lubrication

Pressure Feed - Full Flow

Filtration

Cooling System

Liquid Cooled - Forced

Circulation

Cylinder Block

Cast Iron

Cylinder Head

Aluminum

Crankshaft

Nodular Iron

Camshaft

Hollow Assembled Camshaft

Pistons

Aluminum Alloy

Connecting Rods

Powdered Metal

WK

ENGINE - 5.7L SERVICE INFORMATION

9 - 1453

CYLINDER BLOCK

DESCRIPTION

SPECIFICATION

Metric

Standard

Cylinder Bore Diameter

99.50 mm

3.917 in.

Out of Round (MAX)

0.0076 mm

0003 in.

Taper (MAX)

0.0127 mm

0.0005 in.

Lifter Bore Diameter

21.45 - 21.425 mm

0.8444 - 0.8435 in.

PISTONS

DESCRIPTION

SPECIFICATION

Metric

Standard

Clearance

0.0215 - 0.0485 mm

0.0008 - 0.0019 in.

Measured at 38.0 mm ( 1.5 in.)

Below Deck

Ring Groove Diameter

Groove #1

89.6 - 89.8 mm

3.527 - 3.535 in.

Groove #2

88.1 - 88.3 mm

3.468 - 3.476 in.

Weight

413 grams

14.56 oz

Piston Length

54.70 - 55.30

2.153 - 2.177 in.

Ring Groove Width

No. 1

1.51 - 1.54 mm

0.0594 - 0.0606 in

No. 2

1.51 - 1.53 mm

0.0594 - 0.0602 in.

No. 3

3.030 - 3.055 mm

0.1192 - 0.1202 in.

PISTON PINS

DESCRIPTION

SPECIFICATION

Metric

Standard

Clearance In Piston

0.009 - 0.018 mm

0.00035 - 0.0007 in.

Diameter

24.0 - 24.003 mm

0.9448 - 0.9449 in.

Length

70.53 - 71.03 mm

2.78 - 2.80 in.

PISTON RINGS

DESCRIPTION

SPECIFICATION

Metric

Standard

Ring Gap

Top Compression Ring

0.23 - 0.38 mm

0.0090 - 0.0149 in.

Second Compression Ring

0.35 - 0.60 mm

0.0137 - 0.0236 in.

Oil Control (Steel Rails)

0.15 - 0.66 mm

0.0059 - 0.0259 in.

Side Clearance

Top Compression Ring

.02 - .068 mm

0.0007 - 0.0026 in.

Second Compression Ring

0.02 - 0.058 mm

0.0007 - 0.0022 in.

Oil Ring (Steel Ring)

.019 - .229 mm

.0007 - .0091 in.

9 - 1454

ENGINE - 5.7L SERVICE INFORMATION

WK

Ring Width

Top Compression Ring

1.472 - 1.490 mm

0.0579 - 0.0586 in.

Second Compression Ring

1.472 - 1.490 mm

0.0579 - 0.0586 in.

Oil Ring (Steel Rails)

0.447 - 0.473 mm

0.0175 - 0.0186 in.

CONNECTING RODS

DESCRIPTION

SPECIFICATION

Metric

Standard

Piston Pin Bore Diameter

23.955 - 23.975 mm

0.9431 - 0.9438 in.

Side Clearance

0.10 - 0.35 mm

0.003 - 0.0137 in.

CRANKSHAFT

DESCRIPTION

SPECIFICATION

Metric

Standard

Main Bearing Journal Diameter

64.988 - 65.012 mm

2.5585 - 2.5595 in.

Bearing Clearance

0.023 - 0.051 mm

0.0009 - 0.002 in.

Out of Round (MAX)

0.005 mm

0.0002 in.

Taper (MAX)

0.003 mm

0.0001 in.

End Play

0.052 - 0.282 mm

0.002 - 0.011 in.

End Play (MAX)

0.282 mm

0.011 in.

Connecting Rod Journal Diameter

53.992 - 54.008 mm

2.125 - 2.126 in.

Bearing Clearance

0.020 - 0.060 mm

0.0007 - 0.0023 in.

Out of Round (MAX)

0.005 mm

0.0002 in.

Taper (MAX)

0.003 mm

0.0001 in.

CAMSHAFT

DESCRIPTION

SPECIFICATION

Metric

Standard

Bearing Journal Diameter

No. 1

58.2 mm

2.29 in.

No. 2

57.8 mm

2.27 in.

No. 3

57.4 mm

2.26 in.

No. 4

57.0 mm

2.24 in.

No. 5

43.633 mm

1.72 in.

Bearing To Journal Clearance

Standard

No. 1

0.040 - 0.080 mm

.0015 - .003 in.

No. 2

0.050 -0.090 mm

0.0019 - .0035 in.

No. 3

0.040 - 0.080 mm

.0015 - .003 in.

No. 4

0.050 - 0.090 mm

0.0019 - .0035 in.

No. 5

0.040 - 0.080 mm

.0015 - .003 in.

Camshaft End Play

.080 - 0.290mm

0.0031 - 0.0114 in.

WK

ENGINE - 5.7L SERVICE INFORMATION

9 - 1455
