3. Remove the left sill plate.

4. Remove the left B-pillar trim panel (Refer to 23 -

BODY/INTERIOR/B-PILLAR

UPPER

TRIM

-

REMOVAL).

5. Remove the console rear cover (2) or the DVD

player (if equipped).

6. Remove center console (1) , (Refer to 23 - BODY/

INTERIOR/FLOOR CONSOLE - REMOVAL).

5 - 62

BRAKES - BASE - SERVICE INFORMATION

WK

7. Remove the rear seat bottom (Refer to 23 - BODY/

SEATS/SEAT CUSHION - REMOVAL).

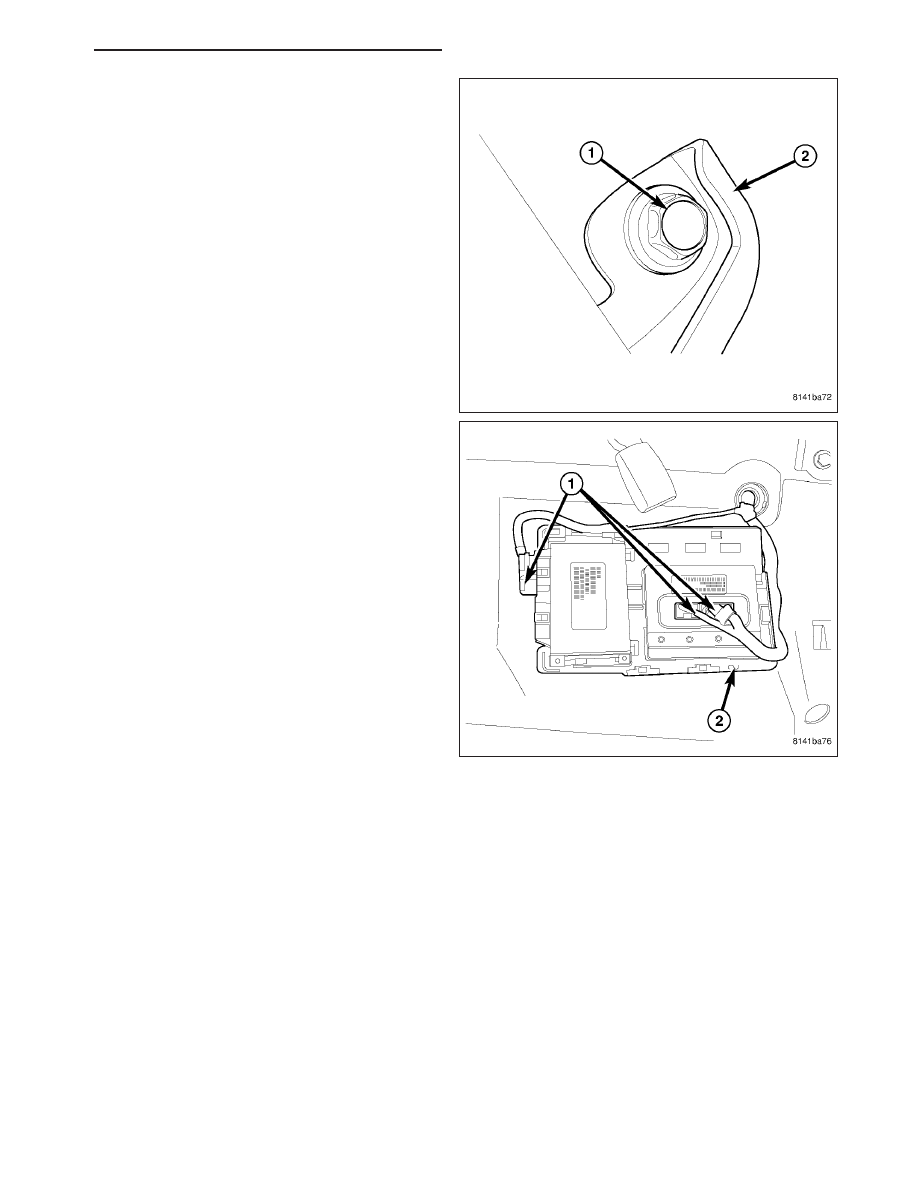

8. Disconnect the modules electrical connectors (1).

9. Remove the module mounting nuts from the

bracket (2).

10. Remove the rear sill plates.

11. Pull and roll the rear carpet upwards to gain access to the front park brake cable.

WK

BRAKES - BASE - SERVICE INFORMATION

5 - 63

12. Lock out the front park brake cable.

13. Remove the front cable (2) at the equalizer (1).

14. Remove the 2 front cable routing clamps and the

3 nuts (2&4).

15. Remove the front cable at the rear floor bracket.

16. Remove the front cable (3) at the hand lever (1).

17. Remove the front cable at the hand lever mount-

ing bracket.

5 - 64

BRAKES - BASE - SERVICE INFORMATION

WK

REAR PARKING BRAKE CABLES

1. Remove the rear seat bottom (Refer to 23 - BODY/

SEATS/SEAT CUSHION - REMOVAL).

2. Disconnect the (FDCM) final drive control module

electrical connectors (1).

3. Remove the (FDCM) module bracket (2) mounting

nuts.

4. Remove the rear sill plates.

5. Roll the carpet back to access the rear park brake cables.
