BEARINGS-DIFFERENTIAL CASE

REMOVAL

CAUTION: Do not disturb the ELSD pump after
bearing has been removed. Failure to follow these
instructions will damage the pump seals.

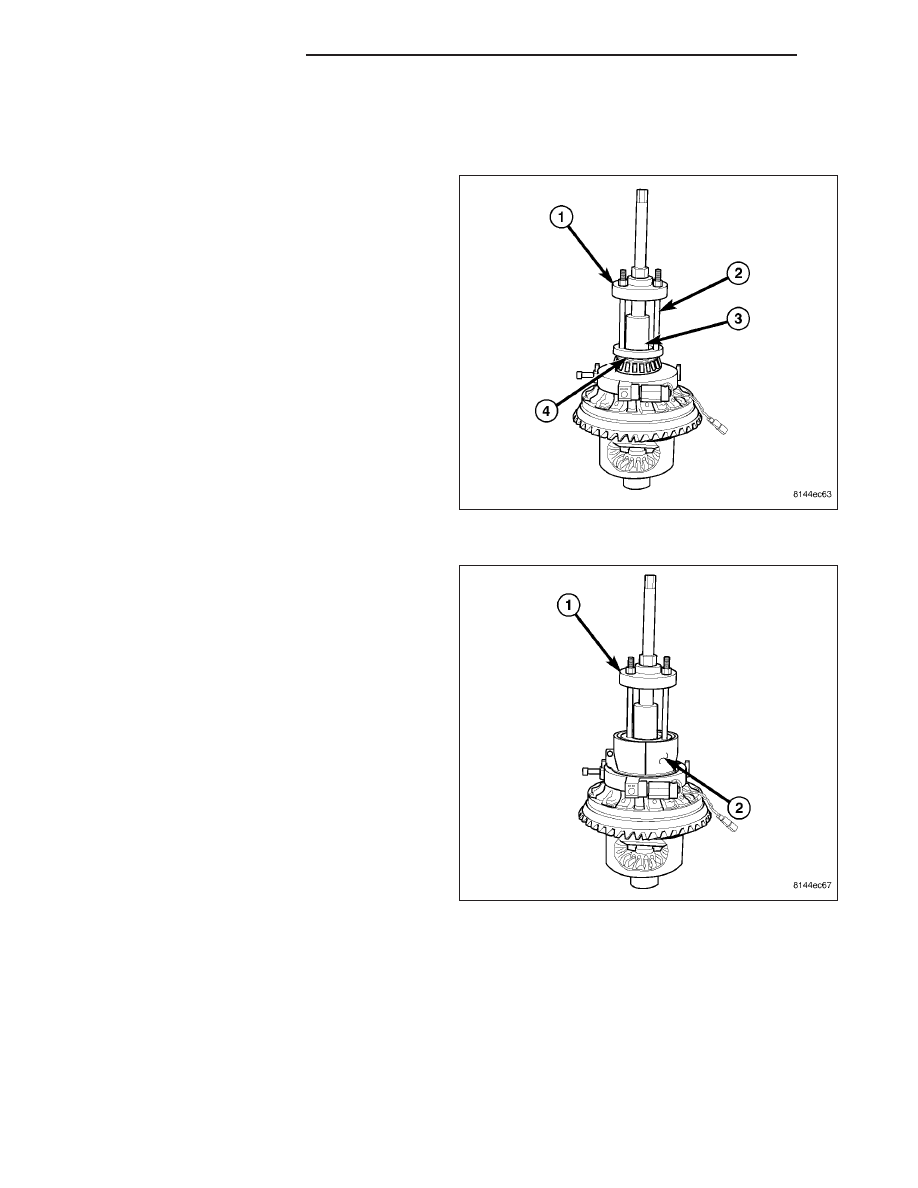

1. Install Plug SP 3298 (3) Into the differential axle

shaft hole.

2. Remove differential case bearings with Puller 6444

(1), Puller Rods 6444-4 (2) and Puller Flange
6444-1(4). Position puller on the differential.

3. Position Puller (1) Jaws 9641(2) around the case

bearing and puller flange.

3 - 262

REAR AXLE - C213RE

WK

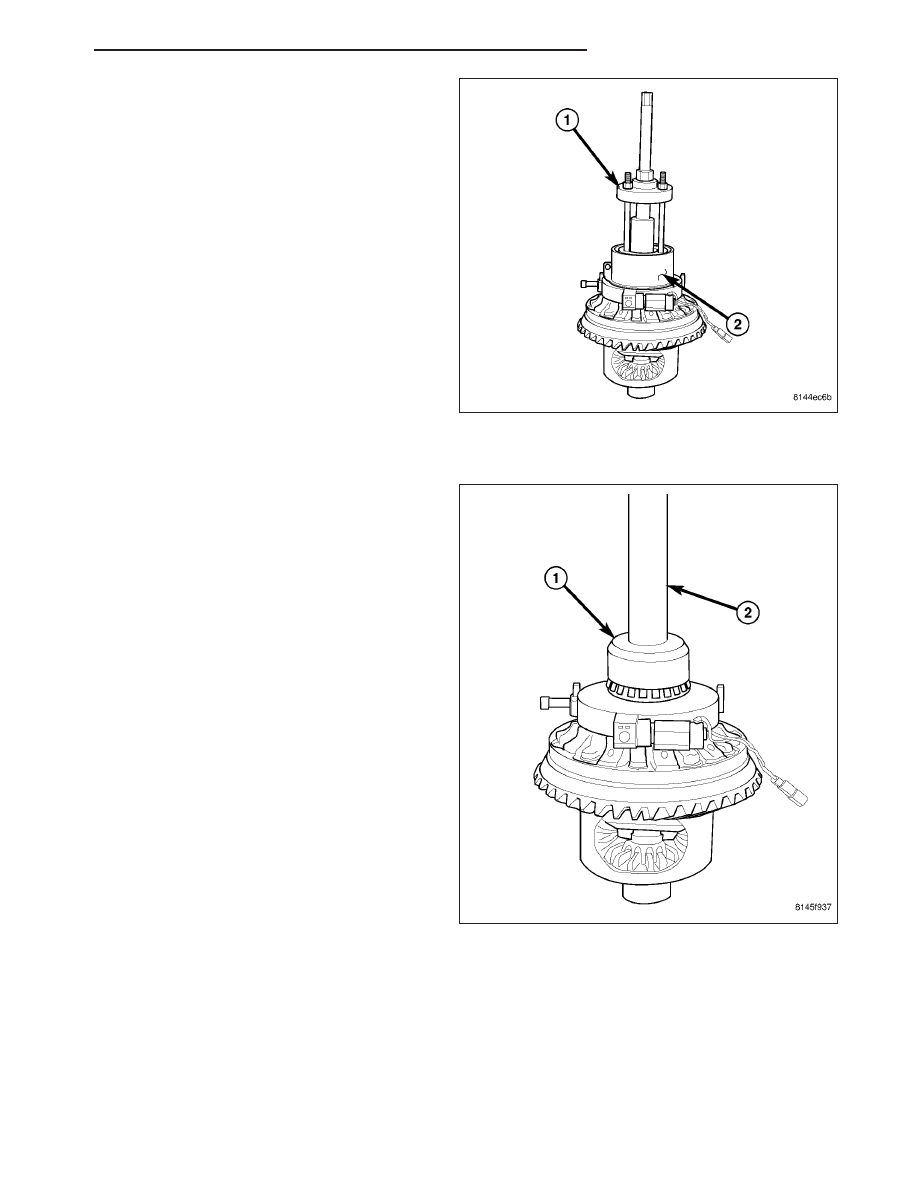

4. Position Puller (1) Collar 6444-8 (2) around the

puller jaws.

5. Tighten the puller nut and remove differential case

bearing.

INSTALLATION

CAUTION: Do not disturb the ELSD pump after
bearing has been removed. Failure to follow these
instructions will damage the pump seals.

1. Install differential case bearing with Installer C-4340

(1) and Handle C-4171 (2).

WK

REAR AXLE - C213RE

3 - 263

PINION GEAR/RING GEAR

REMOVAL

NOTE: The ring gear and pinion are serviced in a
matched set. Never replace one gear without
replacing the matching gear.

1. Remove differential from axle housing.

2. Place differential case in vise with soft metal jaw

protectors.

3. Remove ring gear bolts and drive ring gear (2) off

differential case with a soft hammer (3).

4. Hold

pinion

flange

with

Wrench

C-3281

and

remove pinion nut.

5. Remove pinion flange with two jaw puller.

6. Remove pinion from housing with a soft hammer

(1).

3 - 264

REAR AXLE - C213RE

WK

7. Remove pinion seal with a pry tool or slide-hammer

mounted screw.

8. Remove oil slinger if equipped and front pinion

bearing.

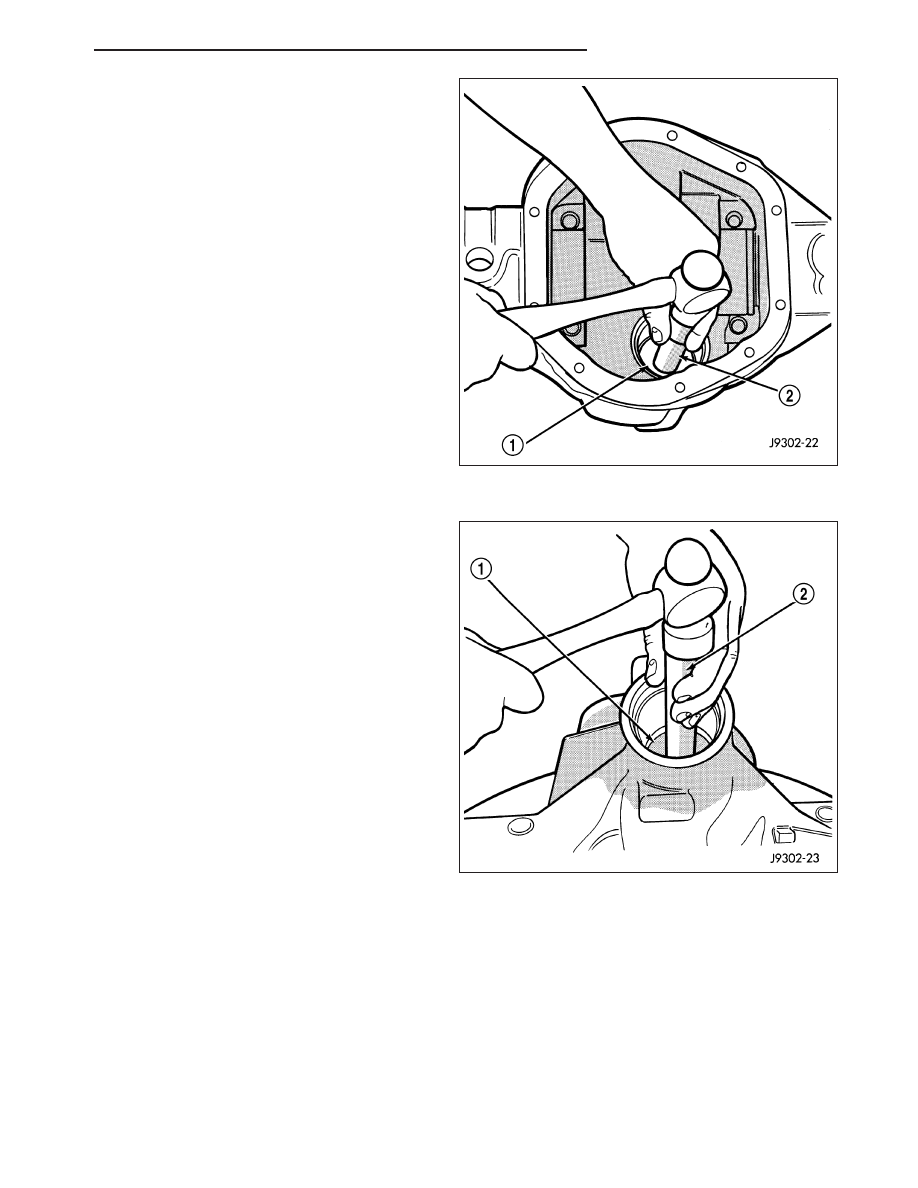

9. Remove front pinion bearing cup with Remover

C-4345 (1) and Handle C-4171 (2).

10. Remove rear bearing cup from housing with

Remover C-4307 (1) and Handle C-4171 (2).

WK

REAR AXLE - C213RE

3 - 265
