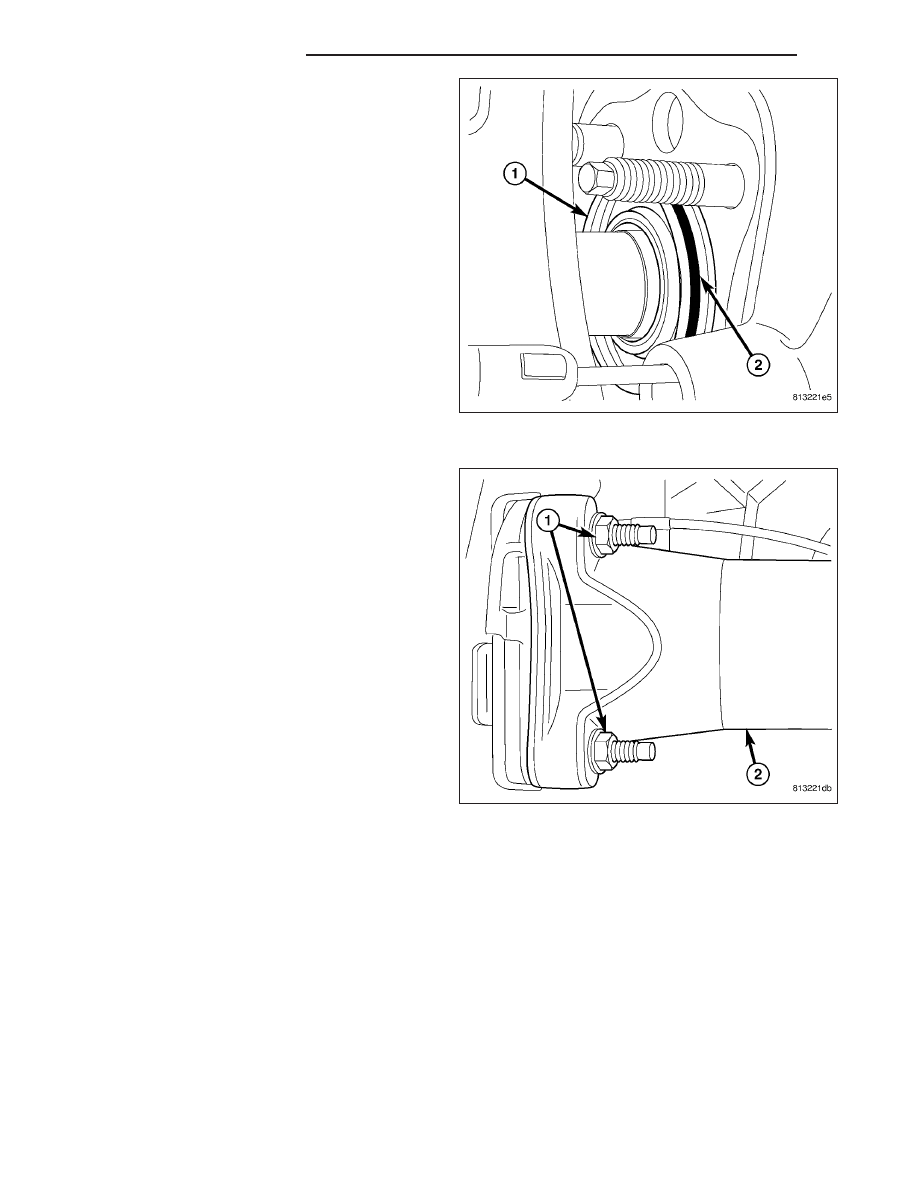

3. Slip O-ring (2) through backing plate, then push

axle through backing plate until bearing (1) is
exposed.

4. Install O-ring (2) axle bearing.

5. Push axle into axle tube.

6. Install axle (2) flange nuts (1) and tighten to 119

N·m (88 ft. lbs.).

3 - 246

REAR AXLE - C213RE

WK

7. Install speed sensors (2) in axle tube (1) flange.

8. Coat new axle flange plug with Mopar

T

Stud N’

Bearing Mount Adhesive or equivalent and install
plug.

9. Install calipers and rotors.

AXLE BEARINGS

REMOVAL

1. With vehicle in netural, position on hoist.

2. Remove calipers and rotors.

3. Tap axle end plug (1) loose from the wheel flange

(2) with a hammer and punch. Pull plug (1) out of
wheel flange (2).

WK

REAR AXLE - C213RE

3 - 247

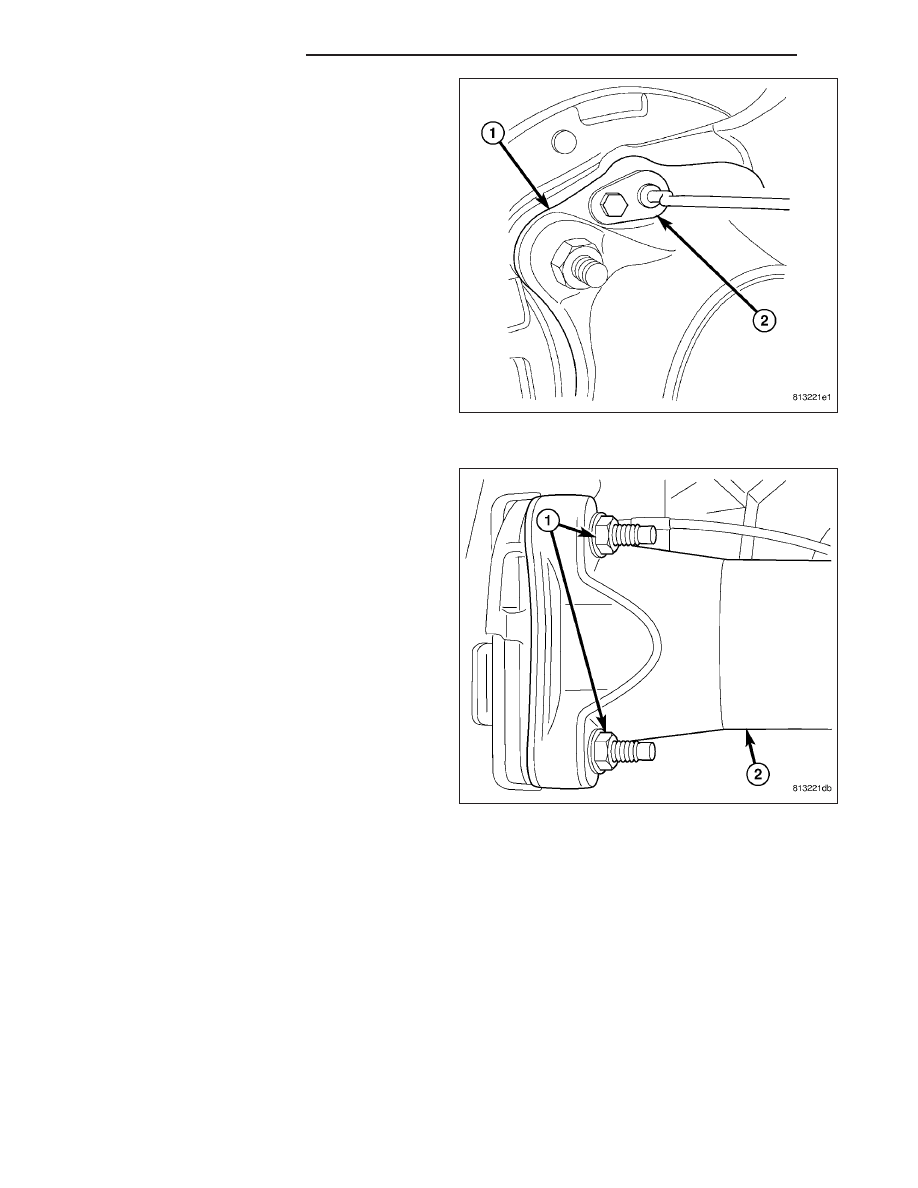

4. Remove speed sensors (2) from axle tube (1)

flange.

5. Remove axle flange nuts (1) from axle (2).

3 - 248

REAR AXLE - C213RE

WK

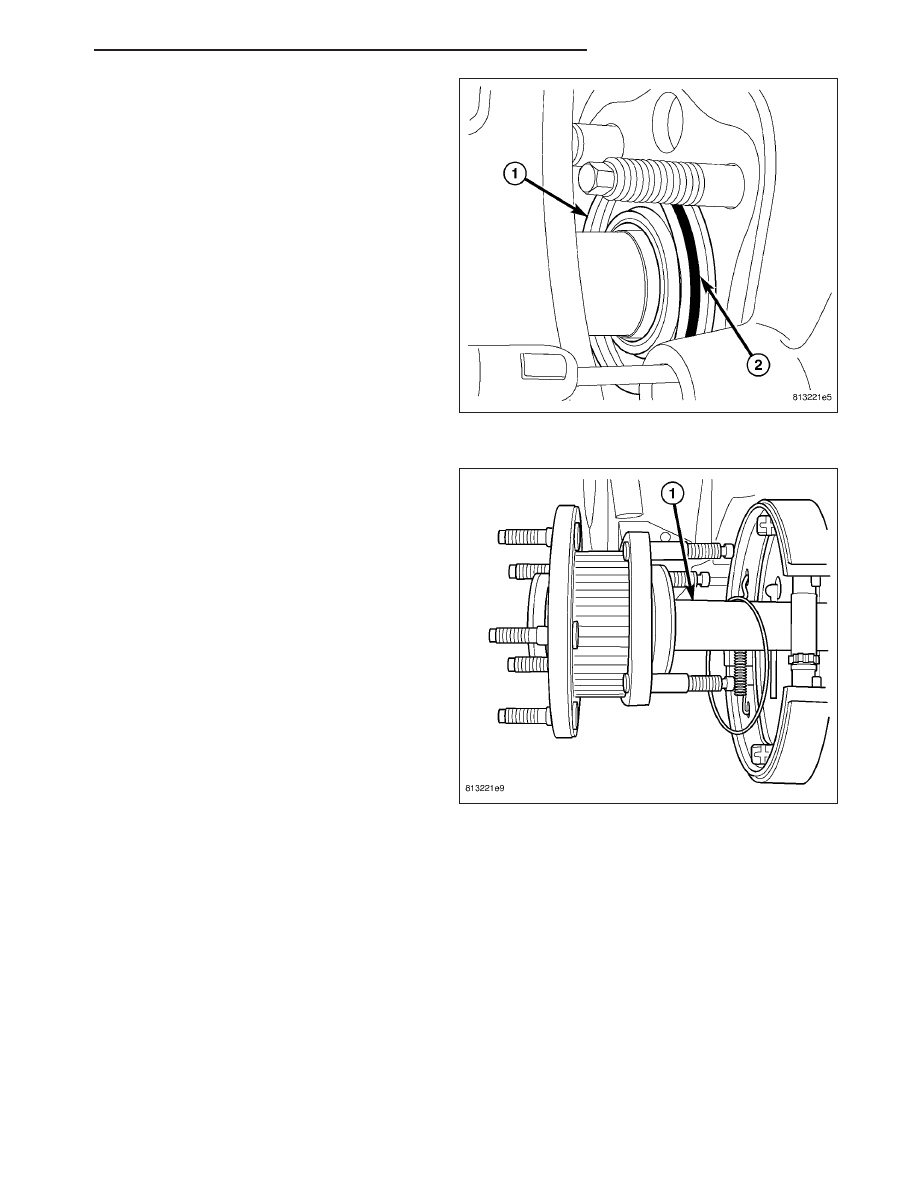

6. Pull axle shaft and backing plate out of axle tube

until axle bearing (1) is exposed.

7. Remove O-ring (2) from the axle bearing.

8. Slide axle shaft (1) from axle tube and backing

plate.

9. Tap axle shaft out of the wheel flange and axle

bearing through the plug hole with a hammer and
brass drift.

10. Remove axle flange bolts.

WK

REAR AXLE - C213RE

3 - 249
