7. Remove pinion seal with a pry tool or slide-hammer

mounted screw.

8. Remove oil slinger if equipped and front pinion

bearing.

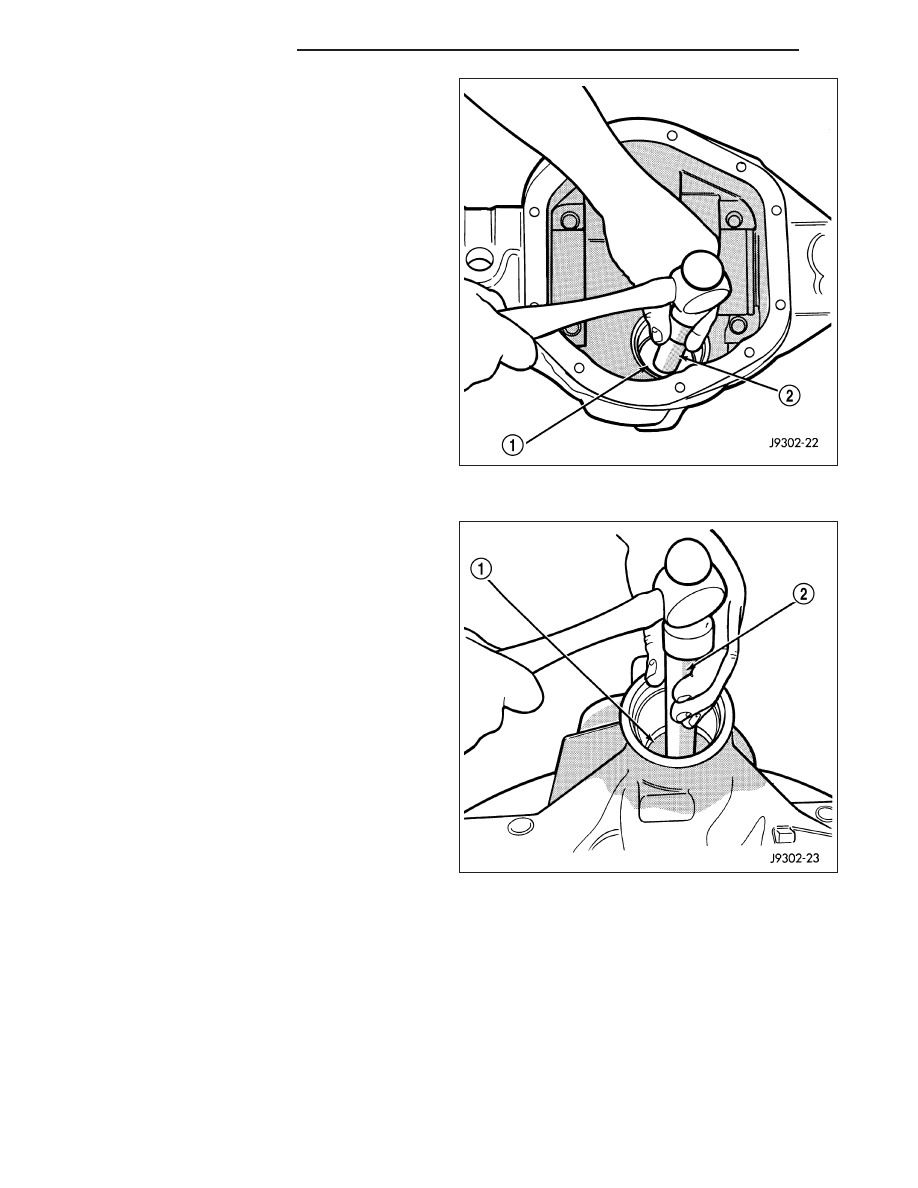

9. Remove front pinion bearing cup with Remover

C-4345 (1) and Handle C-4171 (2).

10. Remove rear bearing cup from housing with

Remover C-4307 (1) and Handle C-4171 (2).

3 - 210

REAR AXLE - C213R

WK

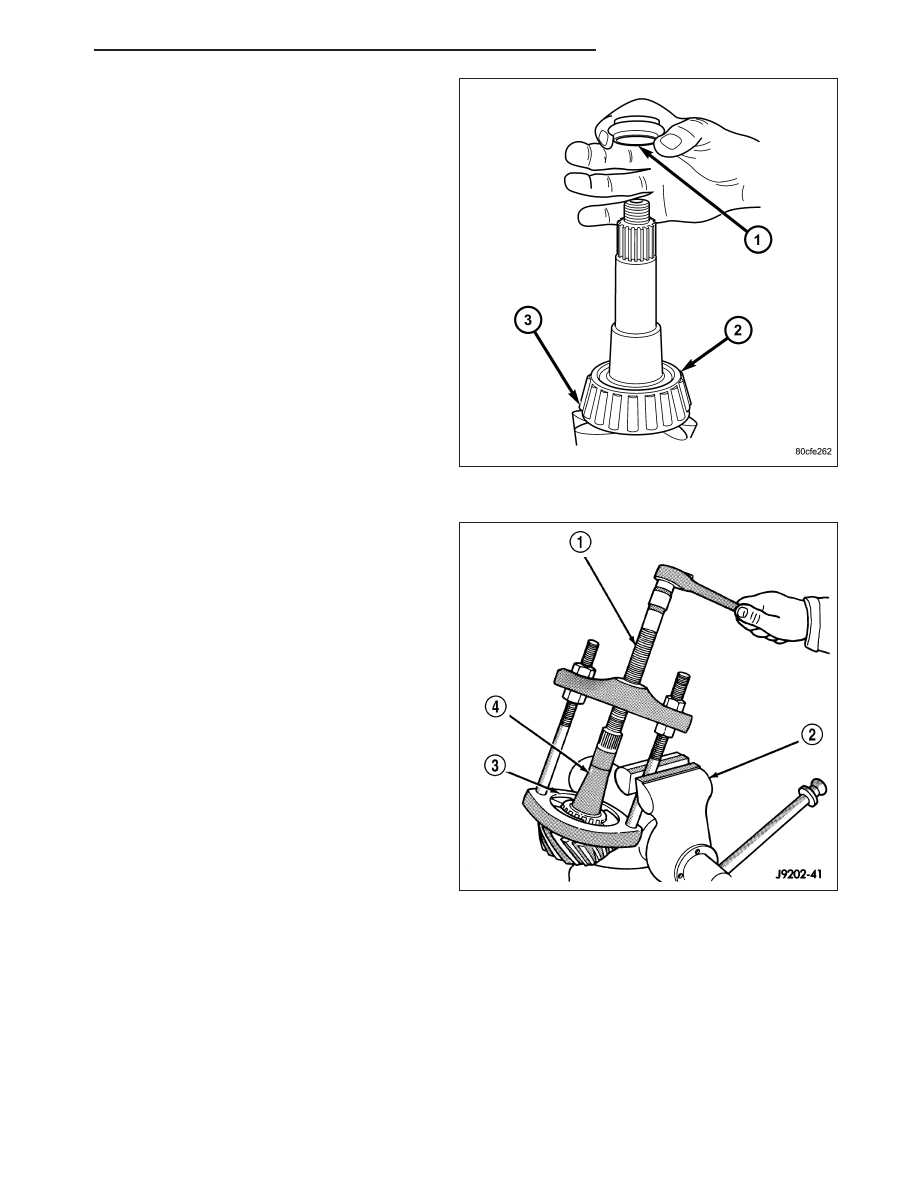

11. Remove collapsible preload spacer (1) from pinion

gear.

12. Remove rear bearing from pinion with Puller/

Press C-293-PA (1) and Adapters C-293-47 (3).

WK

REAR AXLE - C213R

3 - 211

13. Remove depth shims (1) from pinion gear (2) and

record shim thickness.

INSTALLATION

NOTE: Ring and pinion gears are a matched set.
Do not replace one gear without replacing the
other matching gear. If ring and pinion gears or
bearings are replaced, Refer to Adjustments for
Pinion Gear Depth Setting.

1. Apply Mopar Door Ease or stick lubricant to outside

surface of pinion bearing cups.

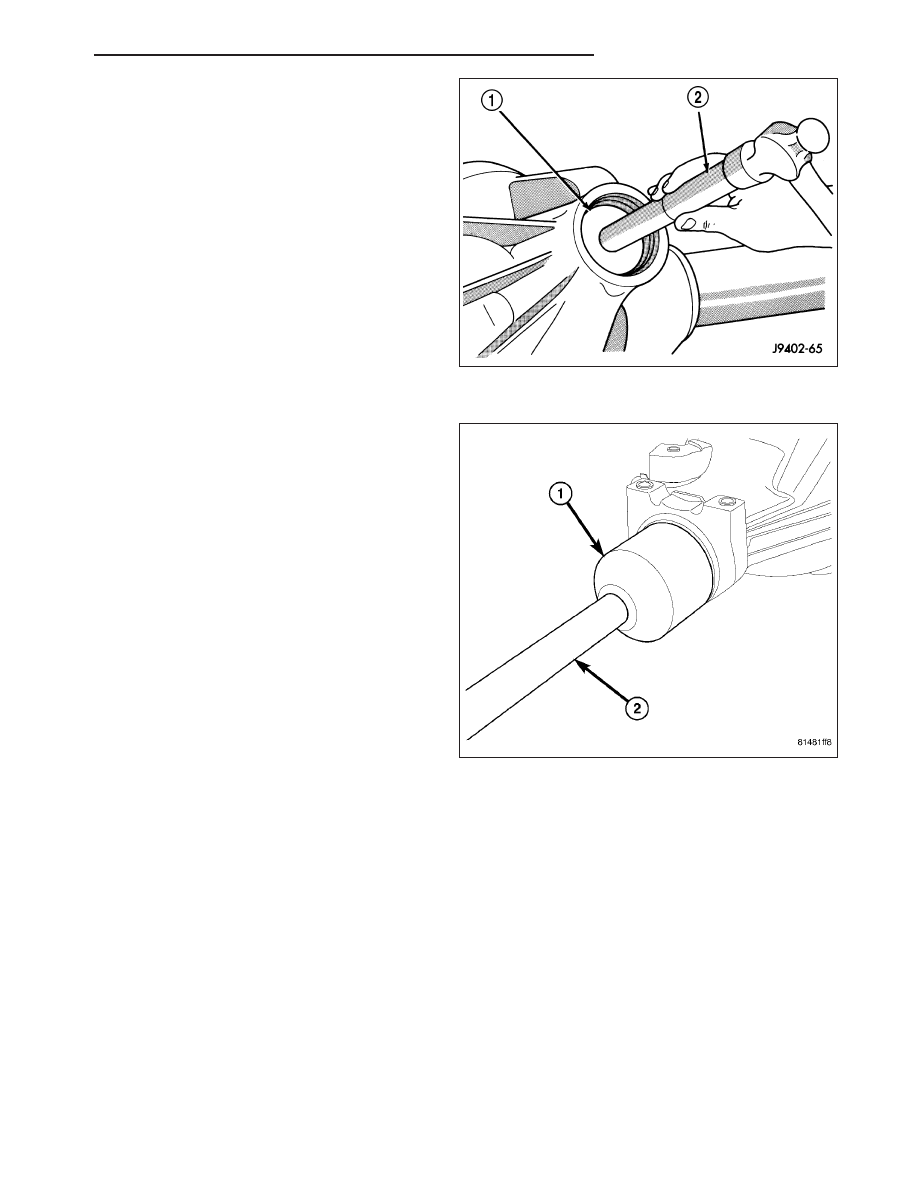

2. Install rear pinion bearing cup with Installer C-4308

(1) and Handle C-4171 (20).

3 - 212

REAR AXLE - C213R

WK

3. Install front pinion bearing cup with Installer D-130

(1) and Handle C-4171 (2).

4. Install front pinion bearing.

5. Apply a light coating of gear lubricant on the lip of

pinion seal. Install seal with Installer C-3972A (1)
and Handle C-4171 (2).

WK

REAR AXLE - C213R

3 - 213
