AXLE SHAFT SEALS

REMOVAL

1. With vehicle in netural, position on hoist.

2. Remove calipers and rotors.

3. Remove speed sensors (2) from axle tube (1)

flange.

4. Remove axle flange nuts (1) from axle (2).

3 - 194

REAR AXLE - C213R

WK

5. Pull axle shaft and backing plate out of axle tube

until axle bearing (1) is exposed.

6. Remove O-ring (2) from the axle bearing.

7. Remove axle shaft (1) from axle tube and backing

plate.

WK

REAR AXLE - C213R

3 - 195

INSTALLATION

1. Install axle shaft (1) into axle tube and backing

plate with new o-ring on axle.

2. Slip O-ring (2) through backing plate, then push

axle through backing plate until bearing (1) is
exposed.

3. Install new O-ring (2) on axle bearing (1).

3 - 196

REAR AXLE - C213R

WK

4. Push axle into axle tube.

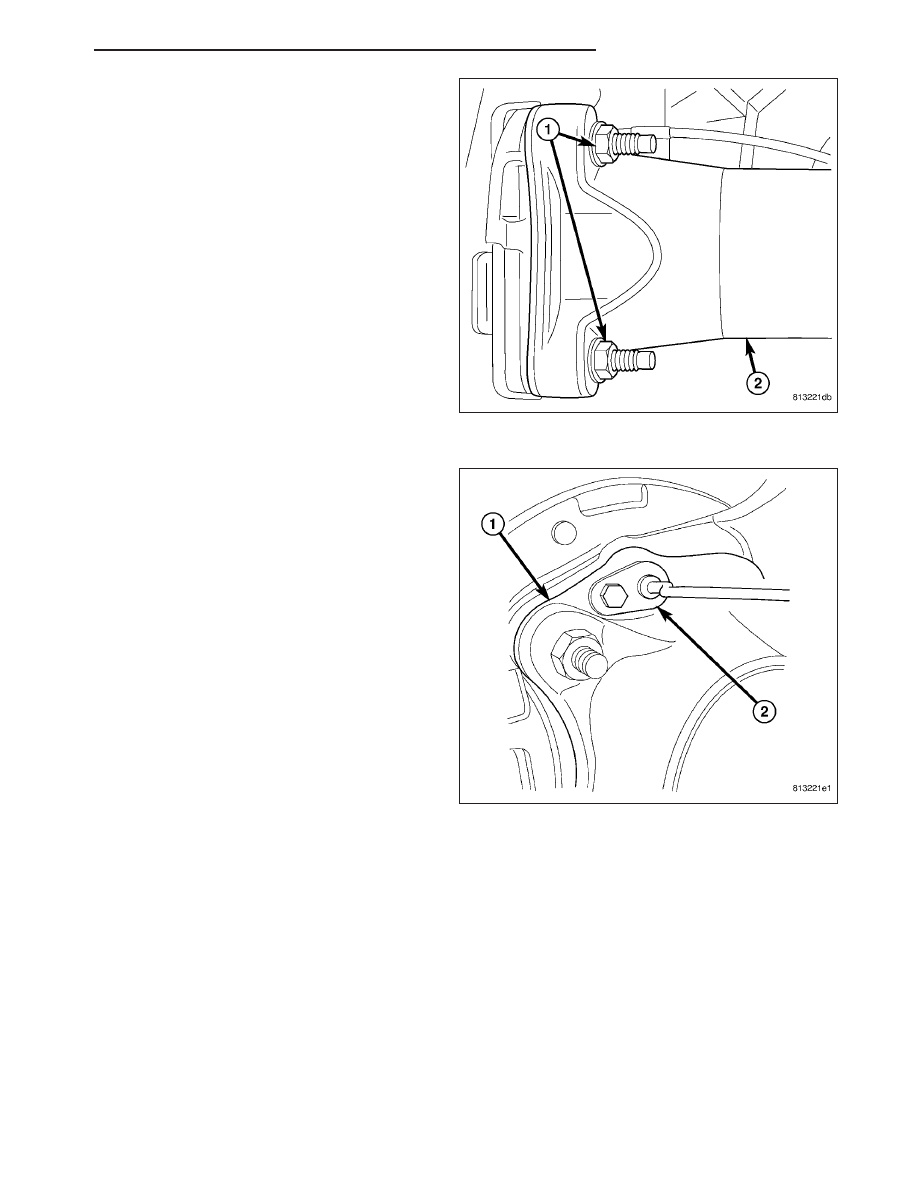

5. Install axle (2) flange nuts (1) and tighten to 119

N·m (88 ft. lbs.).

6. Install speed sensors (2) in axle tube (1) flange.

7. Install calipers and rotors.

WK

REAR AXLE - C213R

3 - 197
