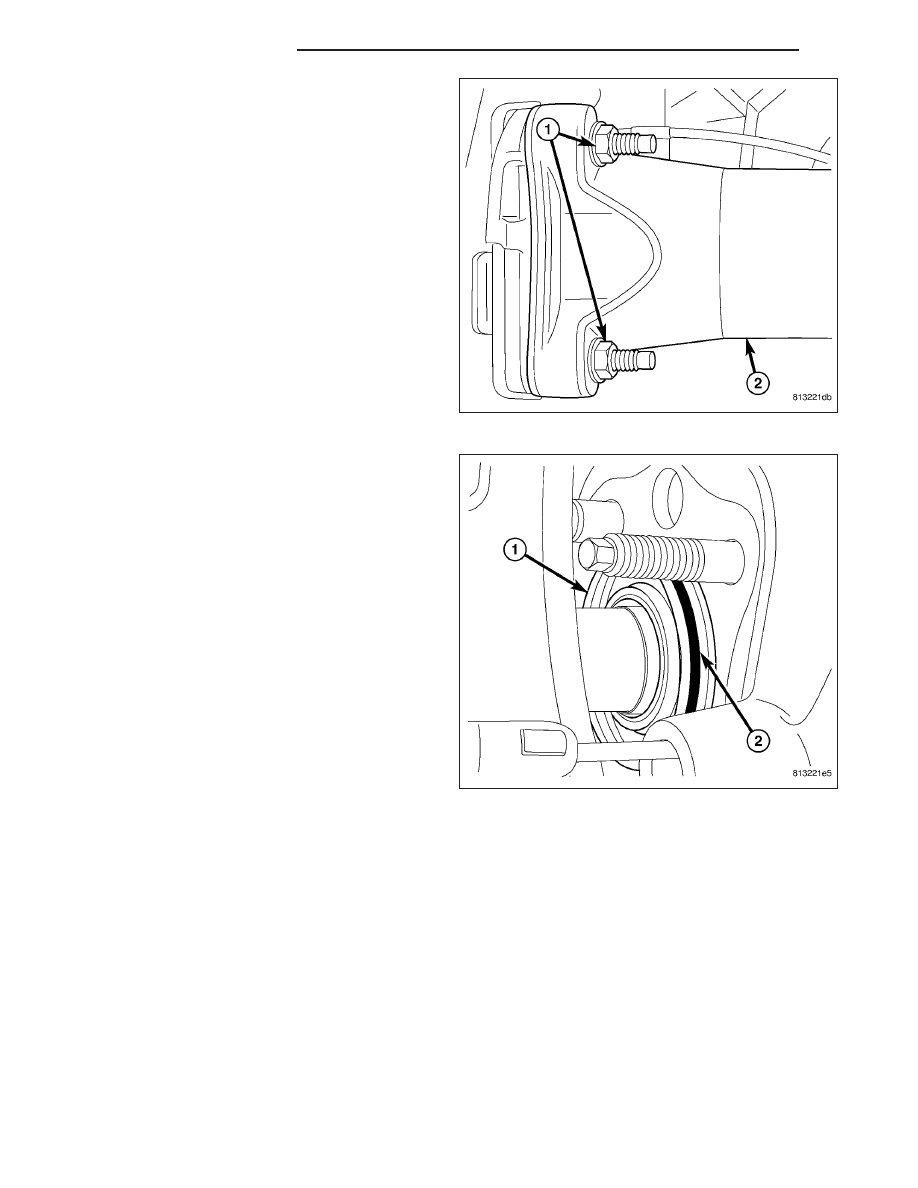

5. Remove axle flange nuts (1) from axle (2).

6. Pull axle shaft and backing plate out of axle tube

until axle bearing (1) is exposed.

7. Remove O-ring (2) from the axle bearing.

3 - 186

REAR AXLE - C213R

WK

8. Slide axle shaft (1) from axle tube and backing

plate.

9. Tap axle shaft out of the bearing and axle flange

through the plug hole with a hammer and brass
drift.

INSTALLATION

1. Tap axle shaft into through axle bearing into axle

flange.

2. Install axle shaft (1) into axle tube and backing

plate with new o-ring on axle.

WK

REAR AXLE - C213R

3 - 187

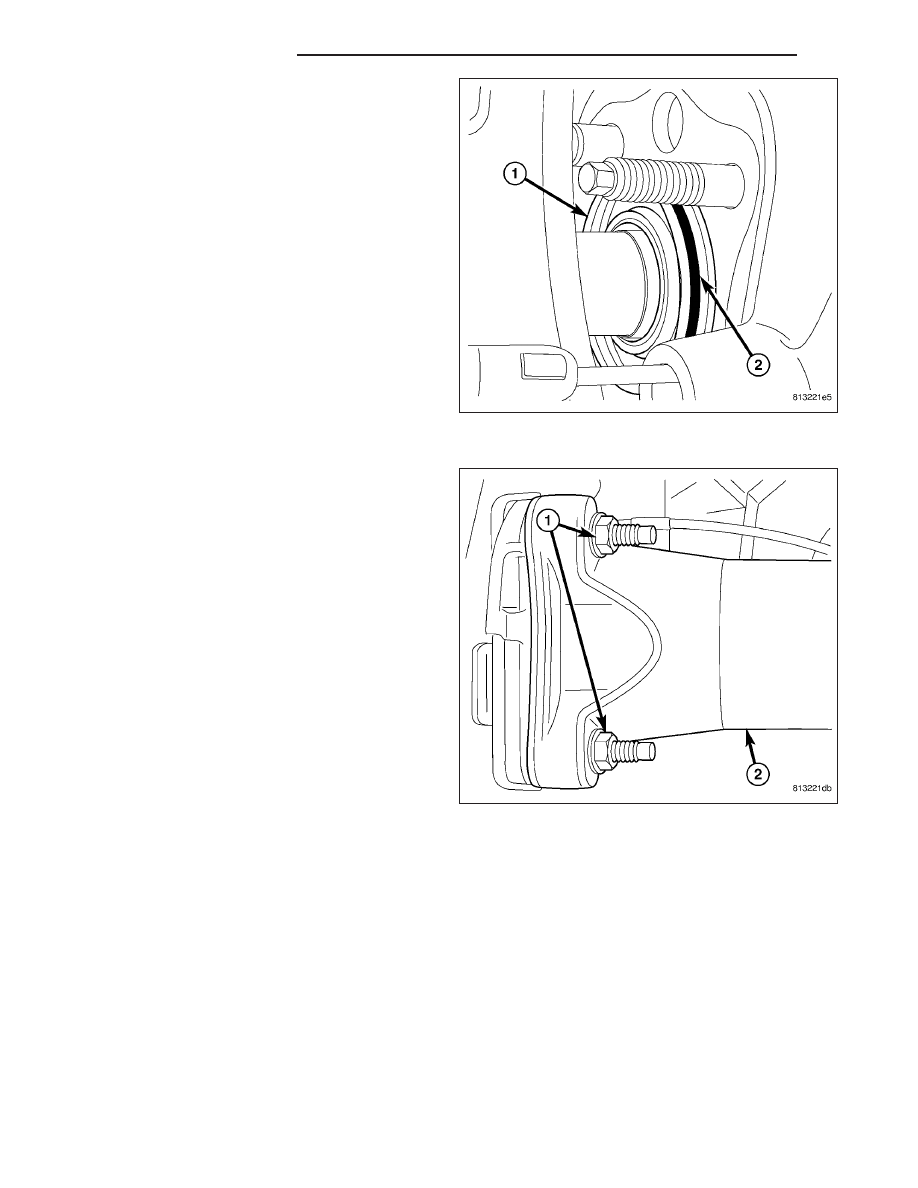

3. Slip O-ring (2) through backing plate, then push

axle through backing plate until bearing (1) is
exposed.

4. Install O-ring (2) axle bearing.

5. Push axle into axle tube.

6. Install axle (2) flange nuts (1) and tighten to 119

N·m (88 ft. lbs.).

3 - 188

REAR AXLE - C213R

WK

7. Install speed sensors (2) in axle tube (1) flange.

8. Coat new axle flange plug with Mopar

T

Stud N’

Bearing Mount Adhesive or equivalent and install
plug.

9. Install calipers and rotors.

AXLE BEARINGS

REMOVAL

1. With vehicle in netural, position on hoist.

2. Remove calipers and rotors.

3. Tap axle end plug (1) loose from the wheel flange

(2) with a hammer and punch. Pull plug (1) out of
wheel flange (2).

WK

REAR AXLE - C213R

3 - 189
