3. Install pinion gears (1) with washers into differential

window (2) and rotate gears till aligned with pinion
shaft hole.

4. Install pinion gears (1) mate shaft (2) into the case.

5. Install

3 - 94

FRONT AXLE - C200F

WK

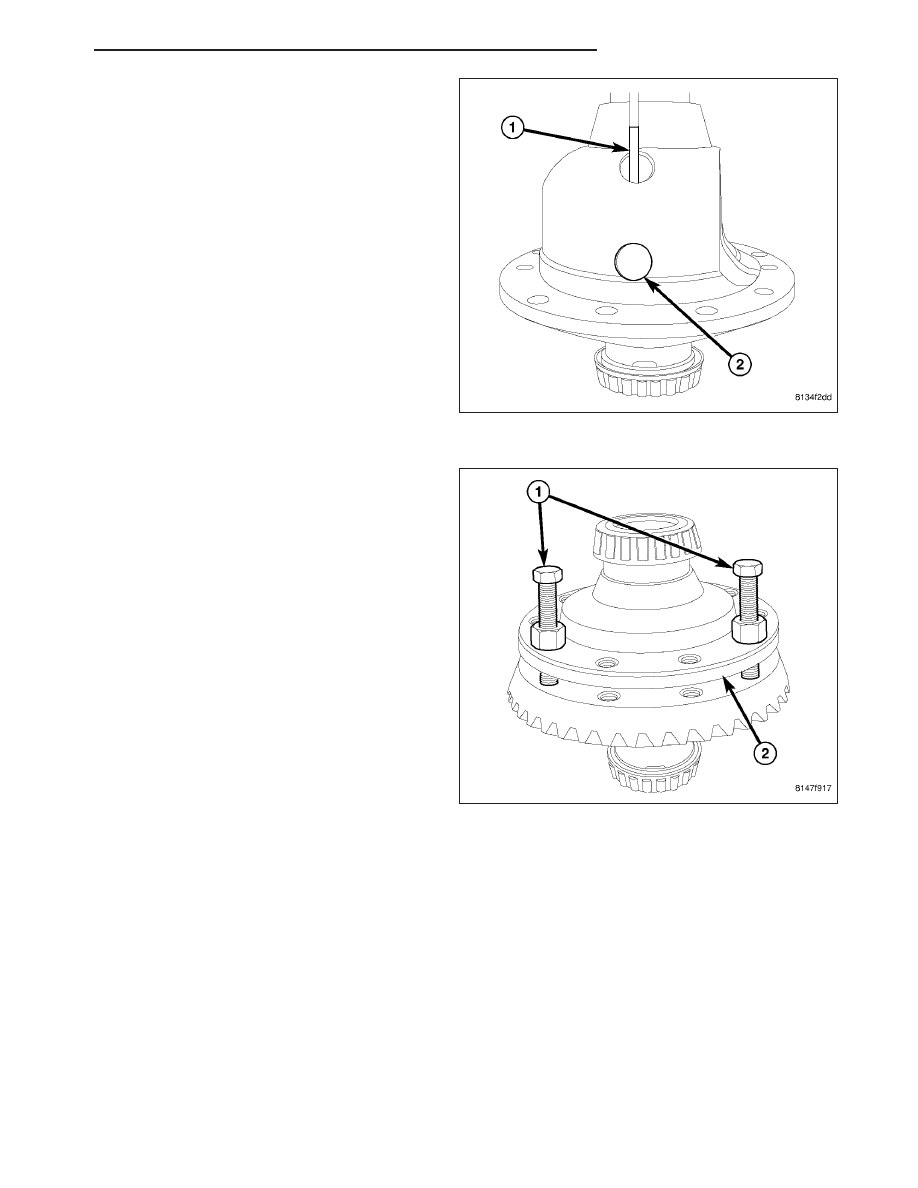

6. Install pinion mate shaft lock pin (1) with a hammer

and punch, into the differential case and mate shaft
(2).

7. Install left hand thread ring gear Installer Bolts

9533 (1) through differential (2) and into ring gear
(3). Tighten nuts on installer bolts evenly and draw
ring gear onto differential case.

8. Remove installer bolts and install new left hand

thread ring gear bolts and tighten to 102 N·m (75
ft. lbs.).

WK

FRONT AXLE - C200F

3 - 95

INSTALLATION

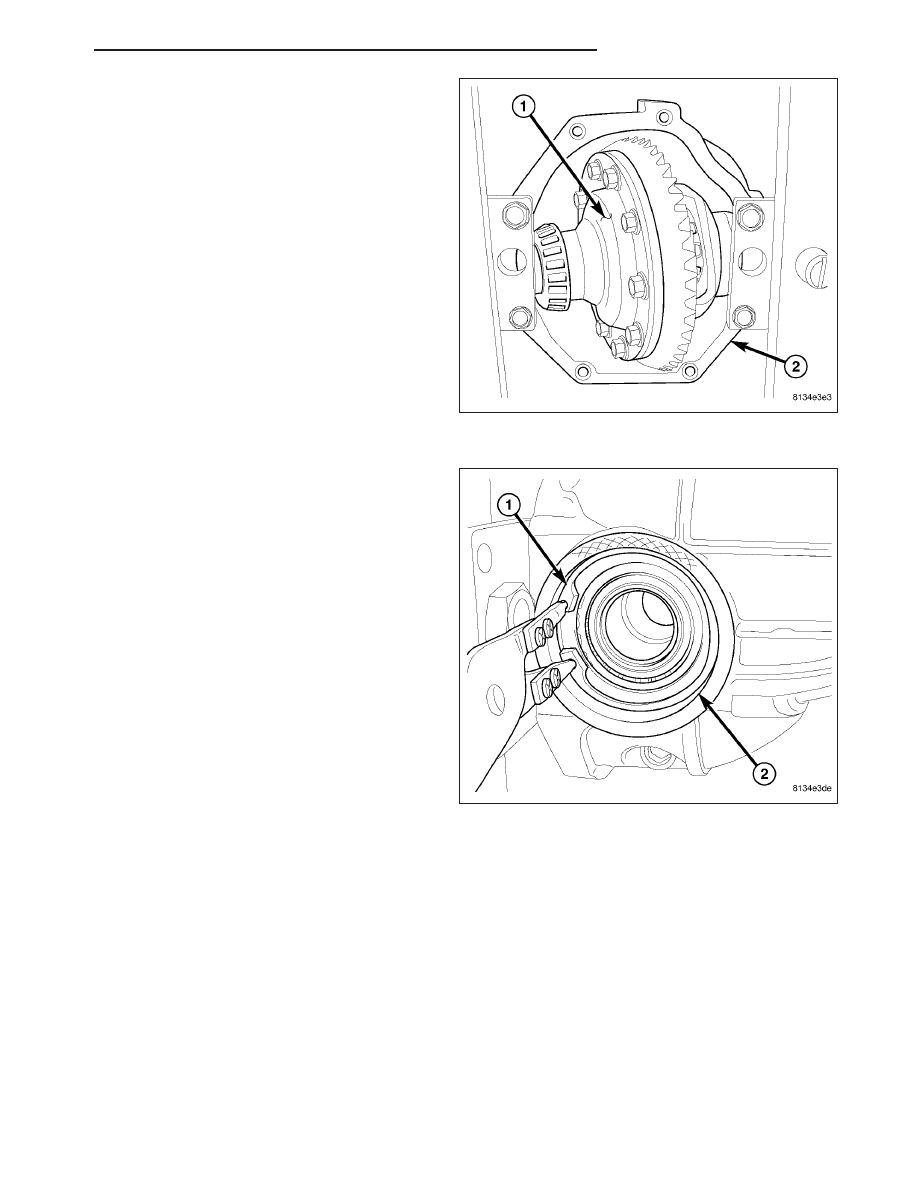

1. Bolt spreader Adapters 9226 (1) to differential

housing (2).

2. Install Spreader W-129-B (1) on adapters (2).

3 - 96

FRONT AXLE - C200F

WK

3. Tilt differential case (1) into the housing (2).

4. Install bearing cups into their original housing

bores.

5. Install one differential select snap-ring (1) into it’s

original housing bore (2).

6. Spread the housing and install the other differential

select snap-ring.

7. Loosen the spreader.
