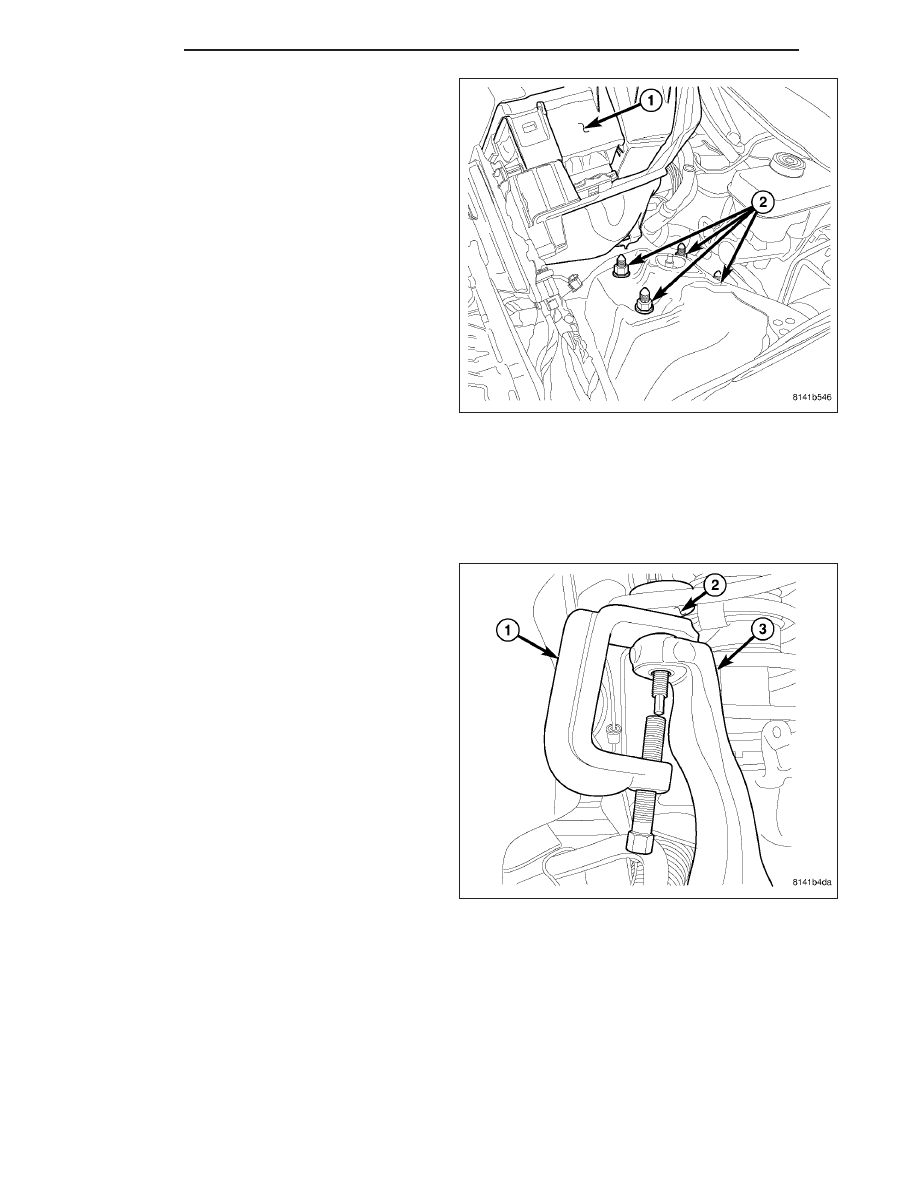

3. Move the PDC (1) off to the side to access the four

upper shock mount nuts (2).

4. Remove the four upper shock mount nuts (2).

5. Raise and support the vehicle.

6. Remove the tire.

7. Remove the two brake caliper adapter bolts.

8. Support the brake caliper adaptor and caliper. Do not allow the caliper to hang by the brake hose.

9. Remove the disc brake rotor.

10. Remove the upper ball joint nut.

11. Separate the upper ball joint (2) from the knuckle

(3) using special tool 8677 (1).

2 - 28

FRONT

WK

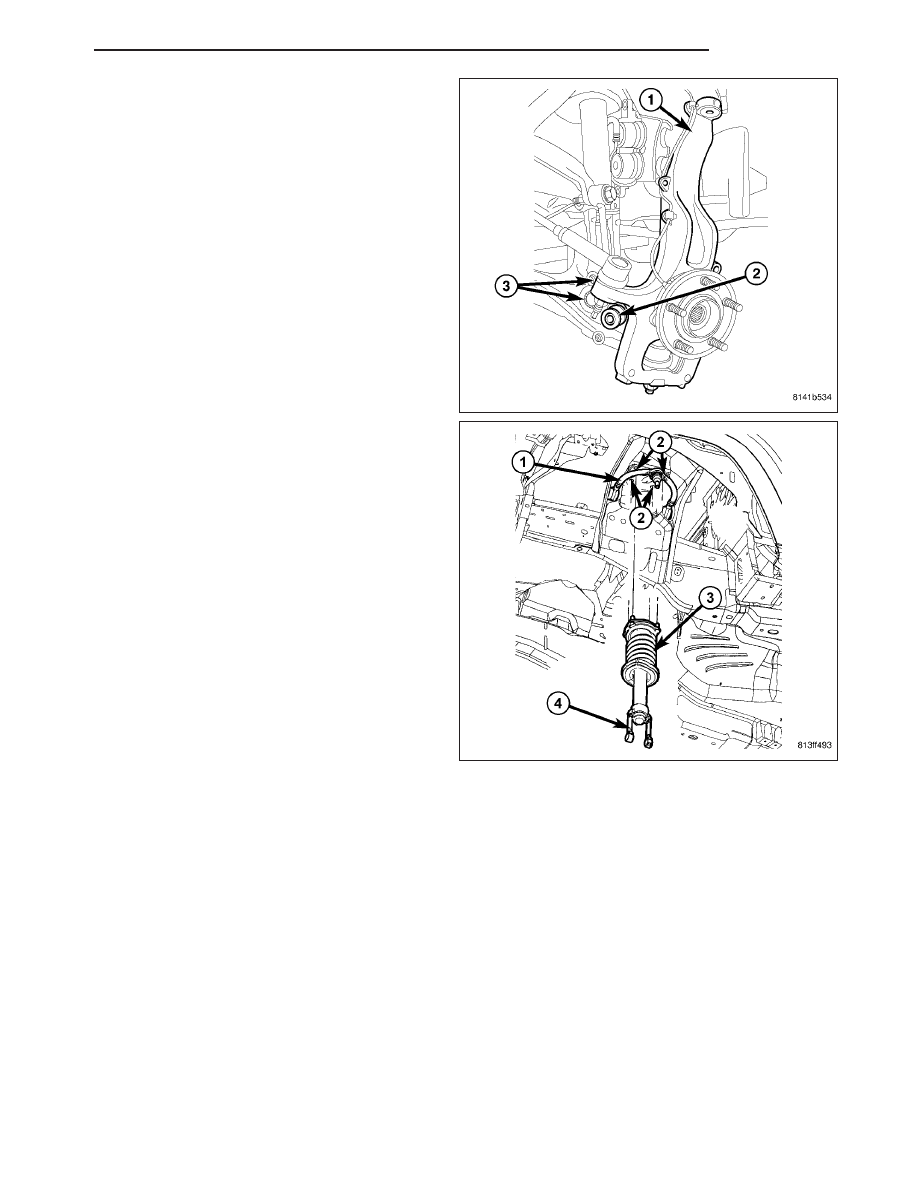

12. Remove the lower clevis bolt (2) at the lower con-

trol arm.

13. Remove the lower stabilizer bolt (3) at the lower

control arm.

14. Remove the shock (3) from the vehicle.

15. Remove the spring if necessary (Refer to 2 -

SUSPENSION/FRONT/SPRING - REMOVAL).

WK

FRONT

2 - 29

INSTALLATION

RIGHT FRONT

1. Install the clevis bracket (4) to the shock (3) and

tighten to 122 N·m (90 ft. lbs.)..

2. Install the shock assembly (3) to the vehicle.

3. Install the four upper shock nuts (1), Tighten to 95

N·m ( 70 ft. lbs.).

4. Install the coolant reservoir bolt.

5. Reconnect the cruise control servo wiring connector.

6. Install the air box cover and air intake hose.

7. Raise the vehicle up.

2 - 30

FRONT

WK

8. Install the lower stabilizer bolt (2) at the lower con-

trol arm.

9. Install the lower clevis bolt (3) at the lower control

arm and tighten to 169 N·m (125 ft. lbs.).

10. Install the upper ball joint into the knuckle (1) and

tighten the nut to 75 N·m (55 ft. lbs.).

11. Install the disc brake rotor.

12. Install the caliper adaptor mounting bolts to 176 N·m (130 ft. lbs.).

13. Install the tire and wheel assembly.

14. Lower the vehicle.

LEFT FRONT

1. Install the clevis bracket (4) to the shock (3) and

tighten to 122 N·m (90 ft. lbs.)..

2. Install the shock assembly (3) to the vehicle.
