(13) Install planetary thrust bearing on sun gear

(Fig. 171). Slide bearing onto gear and seat it against
spring plate as shown. Bearing fits one-way only. If it
does not seat squarely against spring plate, remove
and reposition bearing.

(14) Install assembled sun gear, spring plate and

thrust bearing (Fig. 172). Be sure sun gear and
thrust bearing are fully seated before proceeding.

(15) Mount assembled output shaft, annulus gear,

and clutch drum in shop press. Direct clutch spring,
hub and clutch pack are easier to install with assem-
bly mounted in press.

Fig. 168 Assembling Overrunning Clutch And Hub

1 - CLUTCH HUB
2 - OVERRUNNING CLUTCH

Fig. 169 Overrunning Clutch Installation

1 - CLUTCH DRUM
2 - OVERRUNNING CLUTCH ASSEMBLY
3 - EXPANDING-TYPE SNAP-RING PLIERS
4 - CLUTCH DRUM
5 - ANNULUS GEAR
6 - OVERRUNNING CLUTCH ASSEMBLY SEATED IN OUTPUT
SHAFT

Fig. 170 Planetary Gear Installation

1 - PLANETARY GEAR
2 - ANNULUS GEAR

Fig. 171 Planetary Thrust Bearing Installation

1 - SPRING PLATE
2 - PLANETARY THRUST BEARING
3 - SUN GEAR

WG

AUTOMATIC - 44RE

21s - 139

OVERDRIVE UNIT (Continued)

2001 JEEP GRAND CHEROKEE

(16) Align splines in hubs of planetary gear and

overrunning clutch with Alignment tool 6227-2 (Fig.
173). Insert tool through sun gear and into splines of
both hubs. Be sure alignment tool is fully seated
before proceeding.

(17) Install direct clutch spring (Fig. 174). Be sure

spring is properly seated on spring plate.

NOTE: The 44RE transmission has 8 direct clutch
discs and 7 clutch plates.

(18) Assemble and install direct clutch pack on

hub as follows:

(a) Assemble clutch pack components (Fig. 175).
(b) Install direct clutch reaction plate on clutch

hub first. Note that one side of reaction plate is
counterbored. Be sure this side faces rearward.
Splines at rear of hub are raised slightly. Counter-
bore in plate fits over raised splines. Plate should
be flush with this end of hub (Fig. 176).

(c) Install first clutch disc followed by a steel

plate until all discs and plates have been installed.

(d) Install pressure plate. This is last clutch

pack item to be installed. Be sure plate is installed
with shoulder side facing upward (Fig. 177).
(19) Install clutch hub and clutch pack on direct

clutch spring (Fig. 178). Be sure hub is started on
sun gear splines before proceeding.

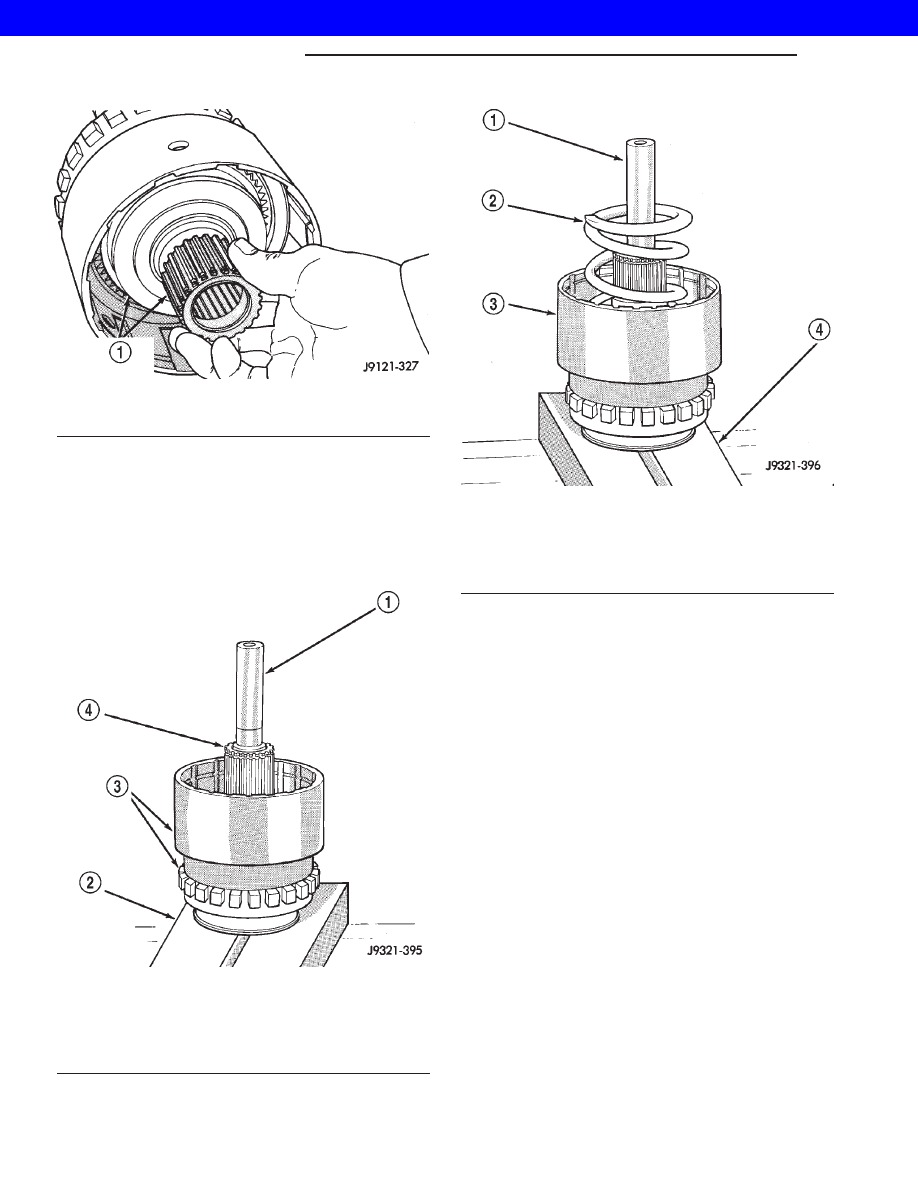

Fig. 172 Sun Gear Installation

1 - SUN GEAR AND SPRING PLATE ASSEMBLY

Fig. 173 Alignment Tool Installation

1 - SPECIAL TOOL 6227-2
2 - PRESS PLATES
3 - ASSEMBLED DRUM AND ANNULUS GEAR
4 - SUN GEAR

Fig. 174 Direct Clutch Spring Installation

1 - SPECIAL TOOL 6227-2
2 - DIRECT CLUTCH SPRING
3 - CLUTCH HUB
4 - PRESS PLATES

21s - 140

AUTOMATIC - 44RE

WG

OVERDRIVE UNIT (Continued)

2001 JEEP GRAND CHEROKEE

Fig. 175 44RE Direct Clutch Pack Components

1 - CLUTCH DISCS (8)

3 - CLUTCH PLATES (7)

2 - PRESSURE PLATE

4 - REACTION PLATE

Fig. 176 Correct Position Of Direct Clutch Reaction

Plate

1 - REACTION PLATE COUNTERBORE
2 - DIRECT CLUTCH REACTION PLATE (FLUSH WITH END OF
HUB)
3 - CLUTCH HUB

Fig. 177 Correct Position Of Direct Clutch Pressure

Plate

1 - DIRECT CLUTCH PRESSURE PLATE
2 - CLUTCH PACK
3 - BE SURE SHOULDER SIDE OF PLATE FACES UPWARD

WG

AUTOMATIC - 44RE

21s - 141

OVERDRIVE UNIT (Continued)

2001 JEEP GRAND CHEROKEE

WARNING:

THE

NEXT

STEP

IN

GEARTRAIN

ASSEMBLY INVOLVES COMPRESSING THE DIRECT
CLUTCH HUB AND SPRING. IT IS EXTREMELY
IMPORTANT THAT PROPER EQUIPMENT BE USED
TO COMPRESS THE SPRING AS SPRING FORCE IS
APPROXIMATELY 830 POUNDS. USE COMPRES-
SOR TOOL C-6227-1 AND A HYDRAULIC-TYPE
SHOP PRESS WITH A MINIMUM RAM TRAVEL OF 6
INCHES. THE PRESS MUST ALSO HAVE A BED
THAT CAN BE ADJUSTED UP OR DOWN AS
REQUIRED. RELEASE CLUTCH SPRING TENSION
SLOWLY AND COMPLETELY TO AVOID PERSONAL
INJURY.

(20) Position Compressor Tool 6227-1 on clutch

hub.

(21) Compress clutch hub and spring just enough

to place tension on hub and hold it in place.

(22) Slowly compress clutch hub and spring. Com-

press spring and hub only enough to expose ring
grooves for clutch pack snap ring and clutch hub
retaining ring.

(23) Realign clutch pack on hub and seat clutch

discs and plates in clutch drum.

(24) Install direct clutch pack snap-ring (Fig. 179).

Be very sure snap-ring is fully seated in clutch drum
ring groove.

(25) Install clutch hub retaining ring (Fig. 180). Be

very sure retaining ring is fully seated in sun gear
ring groove.

(26) Slowly release press ram, remove compressor

tools and remove geartrain assembly.

Fig. 178 Direct Clutch

1 - CLUTCH HUB
2 - DIRECT CLUTCH PACK
3 - CLUTCH DRUM

Fig. 179 Direct Clutch Pack Snap-Ring Installation

1 - SPECIAL TOOL 6227-1
2 - DIRECT CLUTCH PACK SNAP-RING

Fig. 180 Clutch Hub Retaining Ring Installation

1 - SPECIAL TOOL 6227-1
2 - CLUTCH HUB RETAINING RING

21s - 142

AUTOMATIC - 44RE

WG

OVERDRIVE UNIT (Continued)
