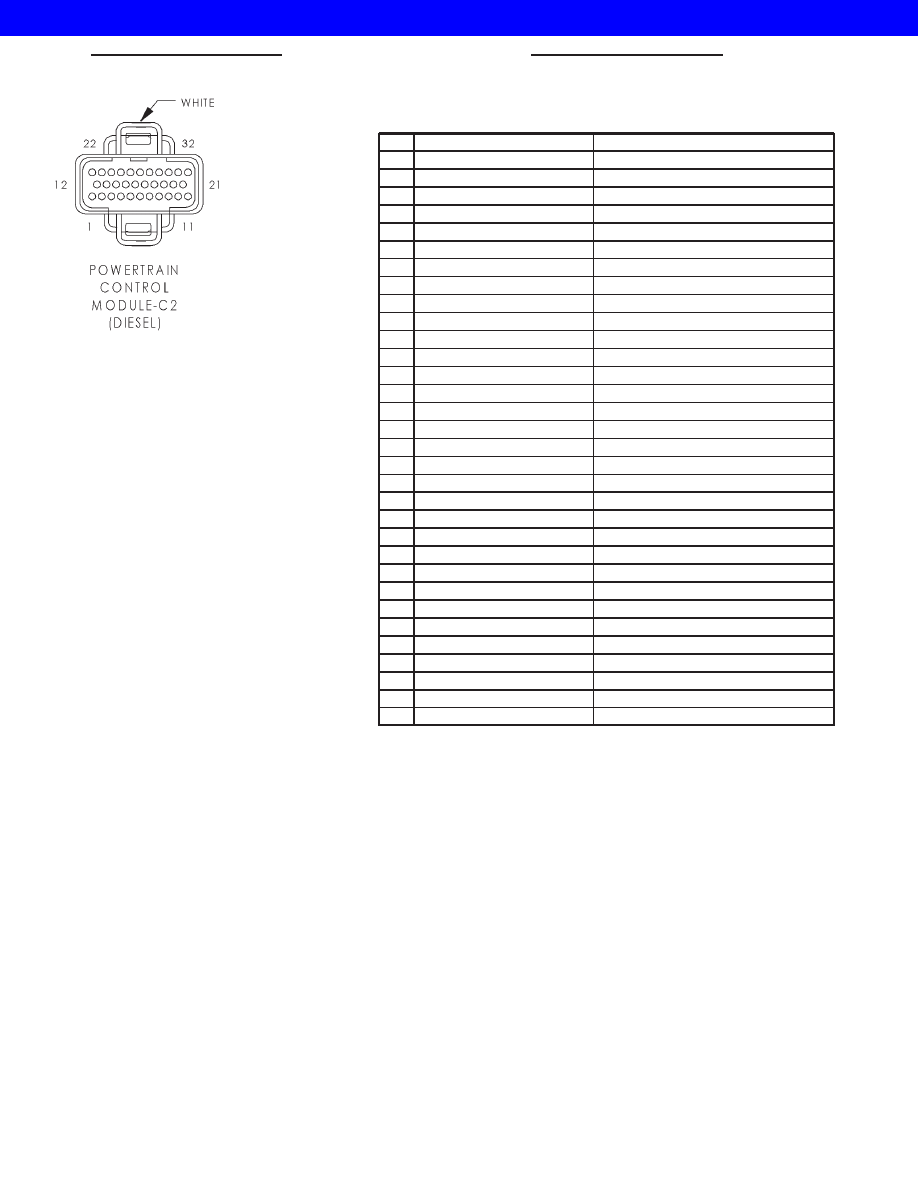

POWERTRAIN CONTROL MODULE C2 (DIESEL) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

T54 18VT

TRANSMISSION TEMPERATURE SENSOR SIGNAL

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

K88 18PK

GOVERNOR PRESSURE SOLENOID CONTROL

9

-

-

10

K20 18DG

GENERATOR FIELD DRIVER

11

T22 18DG/LB

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

C24 18DB/PK

RADIATOR FAN RELAY CONTROL

18

-

-

19

-

-

20

-

-

21

T121 18BK/RD

3-4 SHIFT SOLENOID CONTROL

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

T14 18LG/WT

OUTPUT SPEED SENSOR GROUND

26

-

-

27

G7 18WaT/OR

VEHICLE SPEED SIGNAL

28

T13 18DB/BK

OUTPUT SPEED SENSOR SIGNAL

29

T25 18LG

GOVERNOR PRESSURE SENSOR SIGNAL

30

K30 18PK/YL

TRANSMISSION CONTROL RELAY CONTROL

31

K6 18VT/WT

5V SUPPLY

32

-

-

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 93

2001 JEEP GRAND CHEROKEE

POWERTRAIN CONTROL MODULE C2 (GAS) - WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

T54 18VT (4.0L)

TRANSMISSION TEMPERATURE SENSOR SIGNAL

2

K17 18DB/TN (4.7L)

FUEL INJECTOR NO. 7 DRIVER

3

-

-

4

K11 18WaT/DB

FUEL INJECTOR NO. 1 DRIVER

5

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

6

K38 18GY

FUEL INJECTOR NO. 5 DRIVER

7

K97 14BR (4.7L)

COIL DRIVER NO. 7

8

K88 18PK (4.0L)

GOVERNOR PRESSURE SOLENOID CONTROL

9

K92 16TN/PK (4.0L)

COIL DRIVER NO. 2

9

K92 14TN/PK (4.7L)

COIL DRIVER NO. 2

10

K20 18DG

GENERATOR FIELD DRIVER

11

T22 18DG/LB (4.0L)

TORQUE CONVERTER CLUTCH SOLENOID CONTROL

12

K58 18BR/DB

FUEL INJECTOR NO. 6 DRIVER

13

K18 18DB/GY (4.7L)

FUEL INJECTOR NO. 8 DRIVER

14

-

-

15

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

16

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

17

C240 18DB/RD (4.7L)

ENGINE COOLANT TEMPERATURE

17

C24 18DB/PK (4.0L)

RADIATOR FAN RELAY CONTROL

18

-

-

19

C18 18DB

A/C PRESSURE SIGNAL

20

-

-

21

T121 18BR/WT (4.0L)

3-4 SHIFT SOLENOID CONTROL

22

-

-

23

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

24

-

-

25

T13 18DB/BK (4.0L)

OUTPUT SPEED SENSOR SIGNAL

26

-

-

27

G7 18WaT/OR

VEHICLE SPEED SIGNAL

28

T14 18LG/WT (4.0L)

OUTPUT SPEED SENSOR GROUND

29

T25 18LG/RD (4.0L)

GOVERNOR PRESSURE SENSOR SIGNAL

30

K30 18PK/YL (4.0L)

TRANSMISSION CONTROL RELAY CONTROL

31

K6 18VT/BK

5V SUPPLY

32

-

-

POWERTRAIN CONTROL MODULE C3 (DIESEL) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C90 18LG

A/C SWITCH SIGNAL

2

-

-

3

-

-

4

V36 18TN/RD

SPEED CONTROL VACUUM SOLENOID CONTROL

5

V35 18LG/RD

SPEED CONTROL VENT SOLENOID CONTROL

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

8Wa - 80 - 94

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

POWERTRAIN CONTROL MODULE C3 (DIESEL) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

11

V32 18OR/DG

SPEED CONTROL SUPPLY

12

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

13

T9 18OR/BK

0VERDRIVE OFF SWITCH SENSE

14

-

-

15

K25 18VT/LG

BATTERY TEMPERATURE SENSOR SIGNAL

16

G55 18OR/LG

IMMOBILIZER SIGNAL

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

G3 18BK/PK

CHECK ENGINE LAMP CONTROL

23

K185 18OR/LB

GLOW PLUG LAMP CONTROL

24

K29 18WaT/PK

SECONDARY BRAKE SWITCH SENSE

25

K125 18WaT/DB

GENERATOR SOURCE

26

K226 18LB/YL

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK

SCI TRANSMIT

28

-

-

29

D32 18LG/DG

SCI RECEIVE

30

D25 18YL/VT

PCI BUS

31

-

-

32

V37 18RD/LG

SPEED CONTROL SWITCH SIGNAL

POWERTRAIN CONTROL MODULE C3 (GAS) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

2

-

-

3

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

4

V36 18TN/RD

SPEED CONTROL VACUUM SOLENOID CONTROL

5

V35 18LG/RD

SPEED CONTROL VENT SOLENOID CONTROL

6

-

-

7

K42 18DB/LG (4.7L HIGH OUTPUT)

KNOCK SENSOR SIGNAL

8

K99 18GY/WT

OXYGEN SENSOR 1/1 HEATER CONTROL

9

K251 18LB (LHD)

OXYGEN SENSOR DOWNSTREAM RELAY CONTROL

10

K106 18WaT/DG (LHD)

LEAK DETECTION PUMP SOLENOID CONTROL

11

V32 18OR/DG

SPEED CONTROL SUPPLY

12

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

13

T99 18OR/YL

TORQUE MANAGEMENT REQUEST SENSE

14

K107 18OR/PK (LHD)

LEAK DETECTION PUMP SWITCH SENSE

15

K25 18VT/LG

BATTERY TEMPERATURE SENSOR SIGNAL

16

K199 18DB/WT

OXYGEN SENSOR 2/1 HEATER CONTROL

17

-

-

18

K142 18GY/BK (4.7L HIGH OUTPUT)

KNOCK SENSOR NO. 2 SIGNAL

19

K31 18BR

FUEL PUMP RELAY CONTROL

20

K52 18PK/BK

DUTY CYCLE EVAP/PURGE SOLENOID CONTROL

21

-

-

22

C21 18DB/YL (4.7L)

A/C SWITCH SENSE

22

C18 18DB (4.0L)

A/C PRESSURE SIGNAL

23

-

-

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 95

2001 JEEP GRAND CHEROKEE

POWERTRAIN CONTROL MODULE C3 (GAS) - GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

24

K29 18WaT/PK

BRAKE SWITCH SENSE

25

K21 18LB/RD

GENERATOR SOURCE

26

K226 18LB/YL

FUEL LEVEL SENSOR SIGNAL

27

D21 18PK

SCI TRANSMIT

28

-

-

29

D32 18LG/DG

SCI RECEIVE

30

D25 18YL/VT

PCI BUS

31

-

-

32

V37 18RD/LG

SPEED CONTROL SWITCH SIGNAL

RADIATOR FAN MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C23 12DG

RADIATOR FAN RELAY OUTPUT

2

Z4 12BK/PK

GROUND

RADIATOR FAN RELAY - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

C24 20DB/PK

RADIATOR FAN RELAY CONTROL

3

C23 12DG

RADIATOR FAN RELAY OUTPUT

4

A16 12GY

FUSED B(+)

RADIO C1 - GRAY 7 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

X55 18BR/RD

LEFT FRONT SPEAKER (-)

3

X56 18DB/RD (RHD)

RIGHT FRONT SPEAKER (-)

3

X56 18DB/PK (LHD)

RIGHT FRONT SPEAKER (-)

4

L7 18BK/YL

PARK LAMP RELAY OUTPUT

5

E2 20OR

PANEL LAMPS DRIVER

6

X12 16RD/WT (RHD)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

6

X12 16WT/RD (LHD)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

F60 16RD/WT

FUSED B(+)
