LIFTGATE FLIP-UP RELEASE SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

P100 18OR/BR

LIFTGATE GLASS LIMIT SWITCH OUTPUT

LIFTGATE POWER LOCK MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P35 18OR/VT

DOOR LOCK DRIVER

2

P36 18PK/VT

DOOR UNLOCK DRIVER

3

P101 18OR/PK

LIFTGATE FLIP-UP SWITCH OUTPUT

4

P100 18OR/BR

LIFTGATE GLASS LIMIT SWITCH OUTPUT

LINE PRESSURE SENSOR (4.7L) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z13 14BK/RD

GROUND

2

T138 14GY/LB

5V SUPPLY

3

T130 14VT/TN

LINE PRESSURE SENSOR SIGNAL

4

-

-

MANIFOLD ABSOLUTE PRESSURE SENSOR (4.0L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

SENSOR GROUND

2

K1 18DG/RD

MAP SENSOR SIGNAL

3

K7 20OR

5V SUPPLY

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 81

2001 JEEP GRAND CHEROKEE

MANIFOLD ABSOLUTE PRESSURE SENSOR (4.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR

5V SUPPLY

2

K4 18BK/LB

SENSOR GROUND

3

K1 18DG/RD

MAP SENSOR SIGNAL

MANUAL TEMPERATURE CONTROL C1 (MTC) - WHITE 11 WAY

CAV

CIRCUIT

FUNCTION

1

C103 20DG

A/C SWITCH SIGNAL

2

Z2 20BK/OR

GROUND

3

C67 20RD/LB

BLEND AIR DOOR POSITION CONTROL

4

C15 20BK/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

C15 20BK/WT

REAR WINDOW DEFOGGER SWITCH SENSE

6

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

7

E2 20OR

PANEL LAMPS DRIVER

8

C4 16TN

BLOWER MOTOR LOW DRIVER

9

C5 16LG

BLOWER MOTOR M1 DRIVER

10

C6 14LB

BLOWER MOTOR M2 DRIVER

11

-

-

MANUAL TEMPERATURE CONTROL C2 (MTC) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 12BK

GROUND

2

C7 12BK/TN

BLOWER MOTOR HIGH DRIVER

MODE DOOR MOTOR/ACTUATOR (AZC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

C102 20YL

MODE DOOR DRIVER (B)

B

C35 20TN/BK

MODE DOOR DRIVER (A)

8Wa - 80 - 82

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

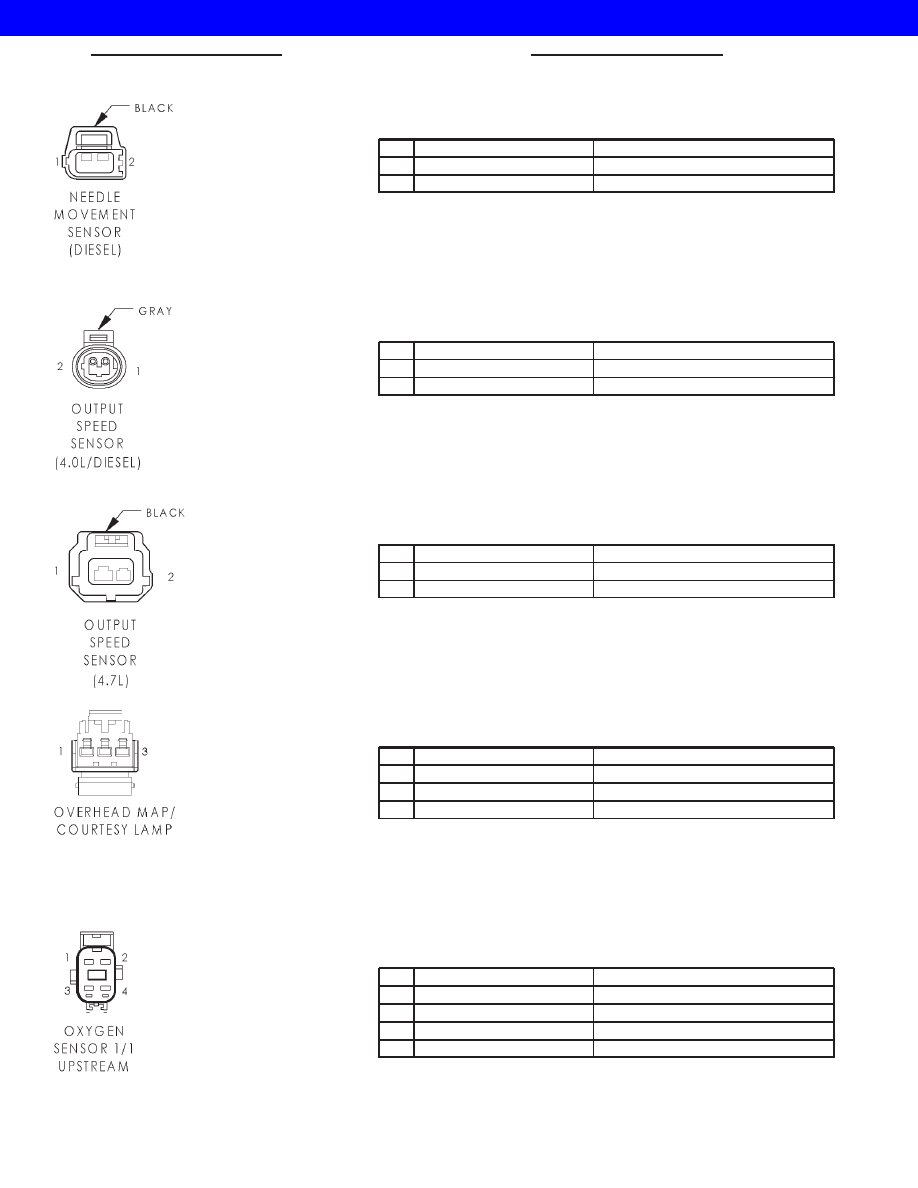

NEEDLE MOVEMENT SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K67 18BR/BK

NEEDLE MOVEMENT SENSOR SIGNAL

2

K68 18LG/YL

NEEDLE MOVEMENT SENSOR GROUND

OUTPUT SPEED SENSOR (4.0L/DIESEL) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DB/BK

SPEED SENSOR GROUND

2

T14 18LG/WT

OUTPUT SPEED SENSOR SIGNAL

OUTPUT SPEED SENSOR (4.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T14 18LG/WT

OUTPUT SPEED SENSOR SIGNAL

2

T13 18DB/BK

SPEED SENSOR GROUND

OVERHEAD MAP/COURTESY LAMP - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK

FUSED B(+)

2

M20 20YL/BK

COURTESY LAMP LOAD SHED

3

M2 20YL/DG

COURTESY LAMP DRIVER

OXYGEN SENSOR 1/1 UPSTREAM - 4 WAY

CAV

CIRCUIT

FUNCTION

1

F142 18OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K99 18GY/WT

OXYGEN SENSOR 1/1 HEATER CONTROL

3

K4 18BK/LB

SENSOR GROUND

4

K241 18LG/RD

OXYGEN SENSOR 1/1 SIGNAL

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 83

2001 JEEP GRAND CHEROKEE

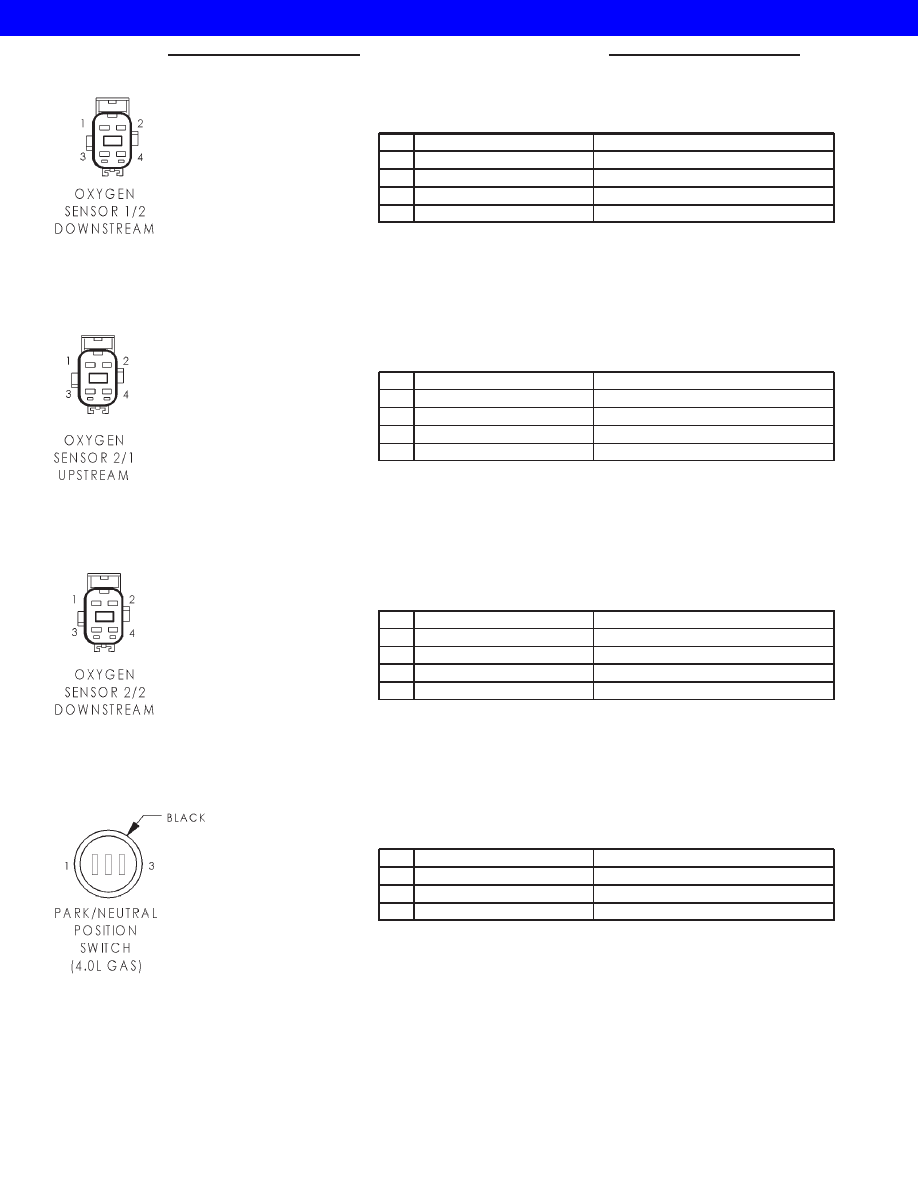

OXYGEN SENSOR 1/2 DOWNSTREAM - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K200 18VT/OR

OXYGEN SENSOR DOWNSTREAM RELAY OUTPUT

2

Z1 18BK

GROUND

3

K4 18BK/LB

SENSOR GROUND

4

K41 18BK/DG

OXYGEN SENSOR 1/2 SIGNAL

OXYGEN SENSOR 2/1 UPSTREAM - 4 WAY

CAV

CIRCUIT

FUNCTION

1

F142 18OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K199 18DB/WT

OXYGEN SENSOR 2/1 HEATER CONTROL

3

K4 18BK/LB

SENSOR GROUND

4

K141 18TN/WT

OXYGEN SENSOR 2/1 SIGNAL

OXYGEN SENSOR 2/2 DOWNSTREAM - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K200 18VT/OR

OXYGEN SENSOR DOWNSTREAM RELAY OUTPUT

2

Z1 18BK

GROUND

3

K4 18BK/LB

SENSOR GROUND

4

K341 18PK/WT

OXYGEN SENSOR 2/2 SIGNAL

PARK/NEUTRAL POSITION SWITCH (4.0L GAS) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18VT/BK

BACK-UP LAMP FEED

2

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

3

F22 18WaT/TN

FUSED IGNITION SWITCH OUTPUT (RUN)
